Мікшерний пульт Yamaha DM5 Compact

Опис Yamaha DM5 Compact

Створена для професійного живого звуку, корпоративних подій, театрів, трансляцій та інсталяцій, Yamaha DM5 Compact поєднує 48 моно вхідних каналів, Dante 64 × 64, розвинену DSP-обробку та компактну поверхню керування. Консоль оснащена 13 моторизованими фейдерами, великим 13,3-дюймовим мультитач-дисплеєм і додатковим 4,3-дюймовим сенсорним екраном із програмованими glass keys. Архітектура серії DM5 успадковує підхід до робочого процесу від DM7 та орієнтована на швидке, гнучке й надійне керування складними аудіосистемами.

48 вхідних каналів і розвинена шинна структура

Yamaha DM5 Compact підтримує 48 моно вхідних каналів. Внутрішня маршрутизація включає 24 Mix-шини, 12 Matrix-шин і 2 Stereo-шини. Така конфігурація дозволяє організувати основний мікс, моніторні лінії, зональні виходи та окремі матричні маршрути в межах однієї компактної консолі.

Для групового керування Yamaha також передбачає 12 DCA, що спрощує роботу з великими наборами каналів під час концертів, конференцій або театральних постановок.

Dante 64 × 64 при 96 кГц

Консоль оснащена вбудованим мережевим інтерфейсом Dante з підтримкою до 64 входів і 64 виходів при частоті дискретизації 96 кГц. Це дозволяє інтегрувати Yamaha DM5 Compact у професійні цифрові аудіомережі та працювати з сумісними сценічними блоками, процесорами й іншими мережевими пристроями.

Yamaha окремо заявляє підтримку R Series I/O racks, що дає змогу будувати масштабовані системи відповідно до конкретного майданчика та необхідної кількості фізичних входів і виходів.

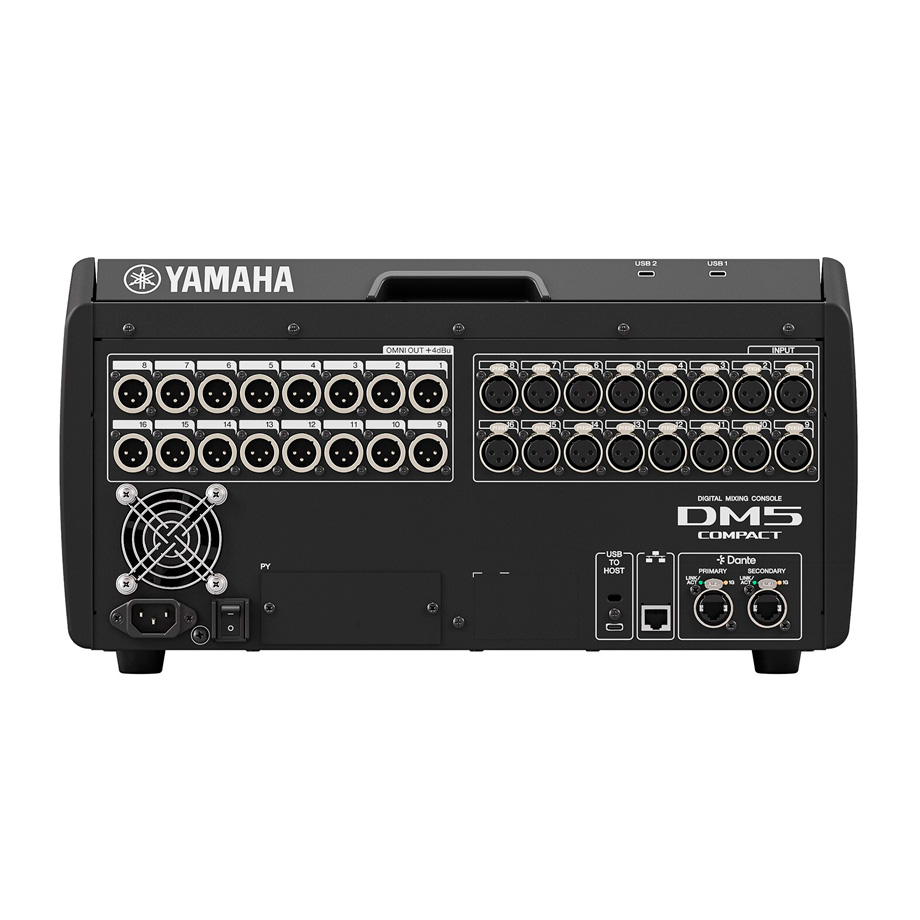

16 аналогових входів і 16 аналогових виходів

Без додаткових сценічних блоків Yamaha DM5 Compact має 16 аналогових входів і 16 аналогових виходів. Такий набір дозволяє використовувати консоль як автономний центр невеликої або середньої системи, а при необхідності розширювати її через Dante.

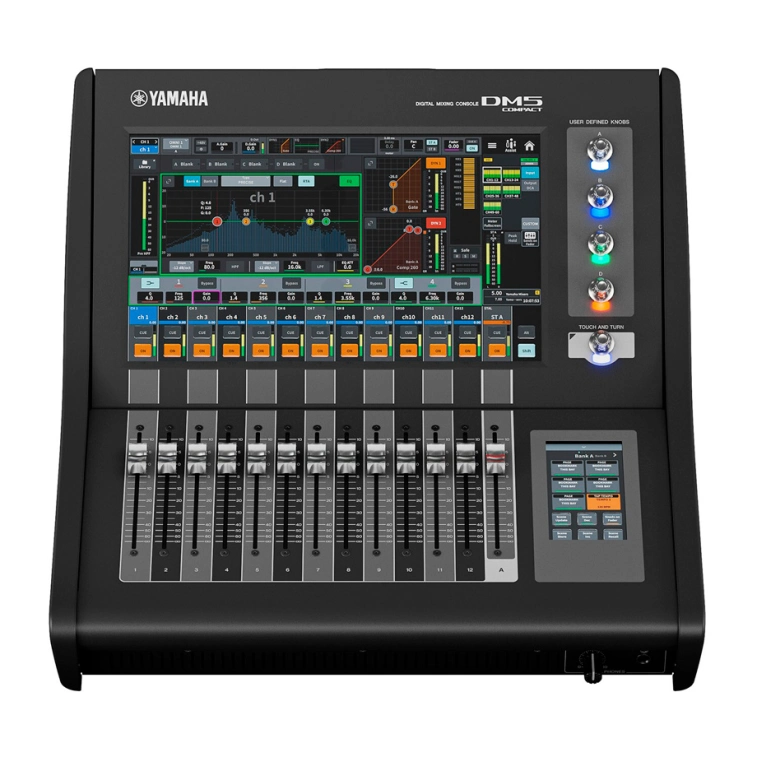

13 моторизованих фейдерів

Поверхня керування оснащена 13 фейдерами у конфігурації 12 + 1. Компактний односекційний формат дозволив суттєво зменшити ширину корпуса, зберігши швидкий фізичний доступ до основних каналів і параметрів міксу.

Користувач може налаштовувати банки фейдерів відповідно до власного робочого процесу, а User Defined Keys і User Defined Knobs дозволяють винести часто використовувані функції безпосередньо на поверхню керування.

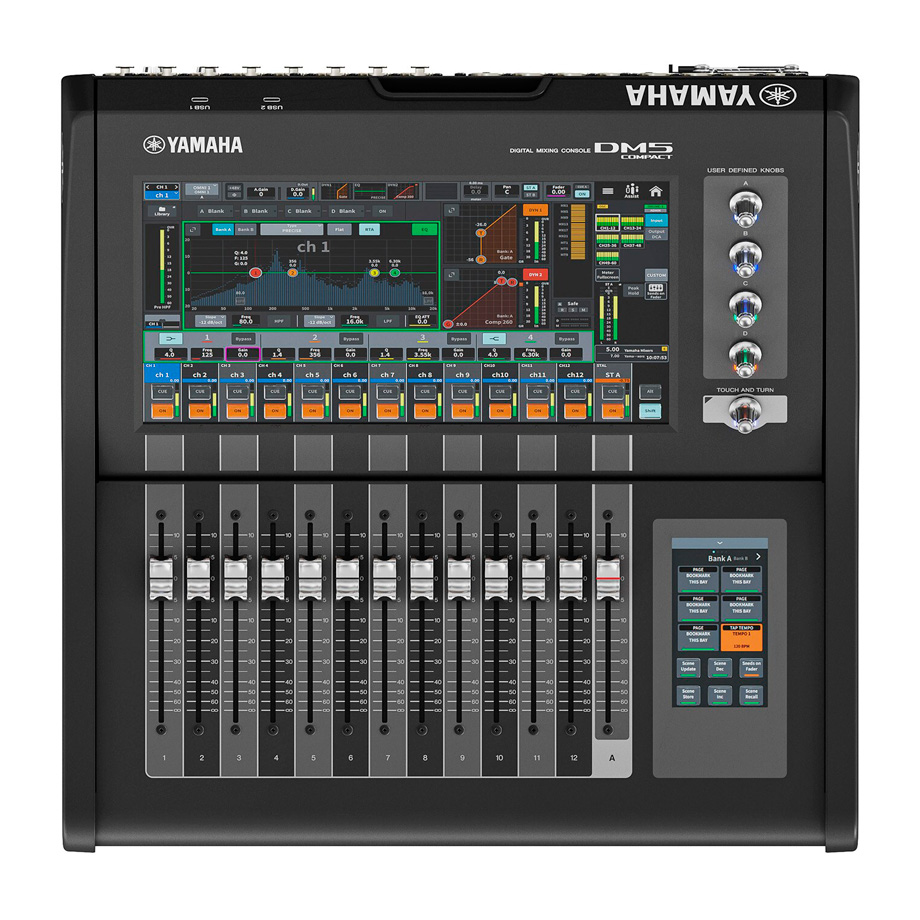

13,3" і 4,3" мультитач-дисплеї

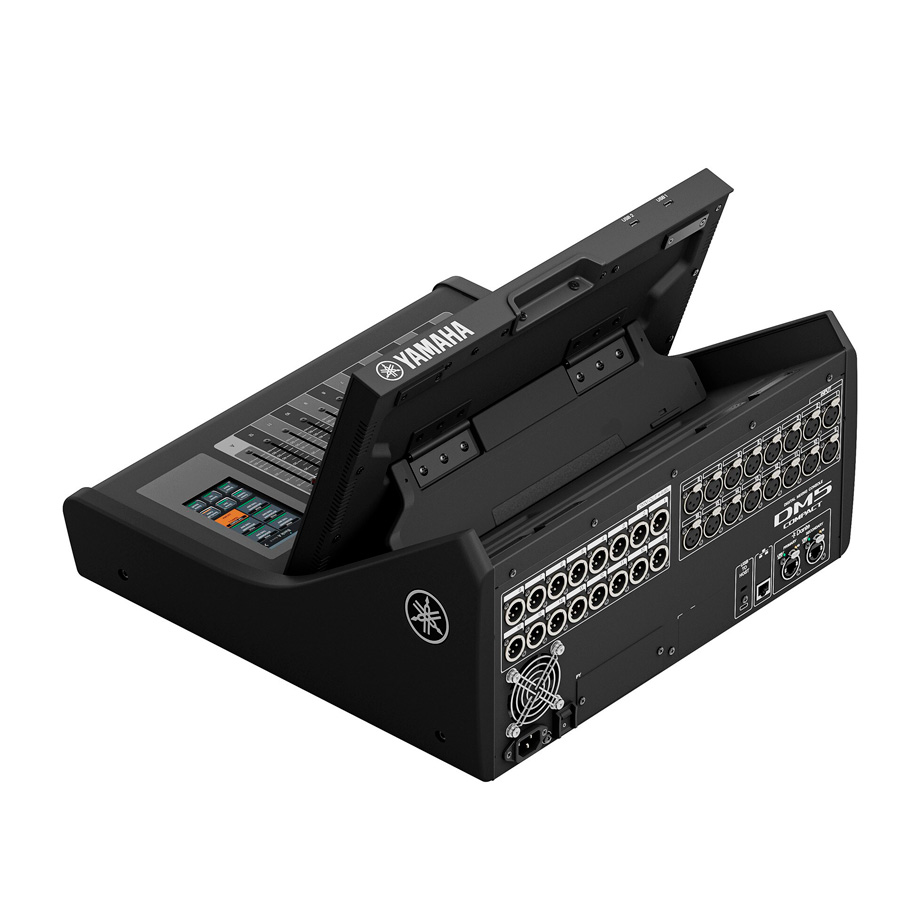

Основний 13,3-дюймовий сенсорний екран використовується для роботи з каналами, маршрутизацією, обробкою та іншими параметрами консолі. Його кут нахилу можна регулювати відповідно до положення оператора та умов освітлення.

Додатковий 4,3-дюймовий мультитач-дисплей оснащений шістьма glass keys із динамічними підписами. Їх функції можна переналаштовувати залежно від конкретного сценарію роботи. Поруч розміщені чотири User Defined Knobs для швидкого доступу до призначених параметрів.

Розширена динамічна обробка

У канальних трактах доступний широкий набір інструментів динамічної обробки. Yamaha включила FET Limiter, Diode Bridge Comp, Comp 260, Legacy Comp, Gate, De-Esser, Expander і Ducking. Для еквалізації можна вибрати один із чотирьох типів EQ та використовувати вбудований аналізатор спектра RTA.

Порядок окремих етапів обробки можна змінювати, що дозволяє адаптувати структуру каналу до конкретного сигналу та задачі.

43 вбудовані ефекти

Вбудований процесор ефектів пропонує 43 типи обробки. Серед них Yamaha окремо виділяє 13 типів реверберації, включно з REV HD і REV R3, а також 8 типів delay та різноманітні модуляційні ефекти.

16-слотовий rack ефектів дозволяє формувати комплексні конфігурації обробки без обов’язкового використання зовнішніх процесорів.

Dugan Automixer

Вбудований Dugan Automixer використовує алгоритм Dugan Speech System™ і призначений для роботи з кількома мовними мікрофонами. Він автоматично розподіляє підсилення між активними каналами та допомагає підтримувати стабільний загальний рівень під час конференцій, панельних дискусій та інших мовних заходів.

USB-аудіоінтерфейс 18 × 18

Yamaha DM5 Compact може працювати як USB-аудіоінтерфейс із 18 входами та 18 виходами. Це дозволяє передавати багатоканальний звук між консоллю та комп’ютером для запису, відтворення та інших студійних або трансляційних задач.

Bluetooth для відтворення аудіо

Вбудований Bluetooth підтримує бездротове відтворення аудіо з сумісних мобільних пристроїв. Така функція спрощує підключення фонової музики, референсних треків або іншого матеріалу без додаткової кабельної комутації.

PY Slot для розширення

На борту передбачений один PY Slot. Його можна використовувати для встановлення сумісних карт Yamaha, які додають додаткову обробку або інтерфейси. Наприклад, карта PY64-MD забезпечує до 64 каналів MADI входу та 64 каналів виходу.

Дистанційне керування та програмне забезпечення

Консоль підтримує DM Editor для Windows і macOS. Програма дозволяє створювати та редагувати конфігурації офлайн, а також використовувати комп’ютер для дистанційного керування під час роботи.

DM StageMix забезпечує віддалене керування з iPad, MonitorMix дозволяє працювати з моніторними міксами, а ProVisionaire Control PLUS призначений для створення індивідуальних систем керування.

Компактний корпус для мобільної роботи

Yamaha DM5 Compact має розміри 446 × 235 × 441 мм і масу 13,3 кг. Завдяки ширині лише 446 мм консоль легко інтегрується в обмежений робочий простір, а для стаціонарного або мобільного встановлення Yamaha пропонує окремий rack mount kit RK5.

Споживана потужність становить 130 Вт. Компактні розміри, повноцінна мережа Dante та розвинена внутрішня обробка роблять модель придатною як для мобільного звукопідсилення, так і для постійних інсталяцій.

Характеристики Yamaha DM5 Compact

• Тип: професійна цифрова мікшерна консоль
• Вхідні канали: 48 моно
• Шини: 24 Mix + 12 Matrix + 2 Stereo
• DCA: 12
• Фейдери: 13 (12 + 1)
• Основний дисплей: 13,3", мультитач
• Додатковий дисплей: 4,3", мультитач
• Glass Keys: 6 програмованих
• User Defined Knobs: 4
• Аналогові входи: 16
• Аналогові виходи: 16
• Dante: 64 входи / 64 виходи
• Частота дискретизації Dante: 96 кГц
• USB-аудіоінтерфейс: 18 входів / 18 виходів
• Bluetooth: є, для відтворення аудіо
• PY Slot: 1
• Еквалайзер: 4 типи EQ, RTA
• Динамічна обробка: FET Limiter, Diode Bridge Comp, Comp 260, Legacy Comp, Gate, De-Esser, Expander, Ducking
• Вбудовані ефекти: 43 типи
• Реверберація: 13 типів
• Delay: 8 типів
• Effects Rack: 16 слотів
• Dugan Automixer: є
• Підтримка R Series I/O: є
• Дистанційне керування: DM Editor, DM StageMix, MonitorMix, ProVisionaire Control PLUS
• Споживана потужність: 130 Вт
• Розміри: 446 × 235 × 441 мм
• Маса: 13,3 кг
