Персональні монітори Sennheiser EW IEM G4 Twin

Опис радіосистеми Sennheiser EW IEM G4 Twin

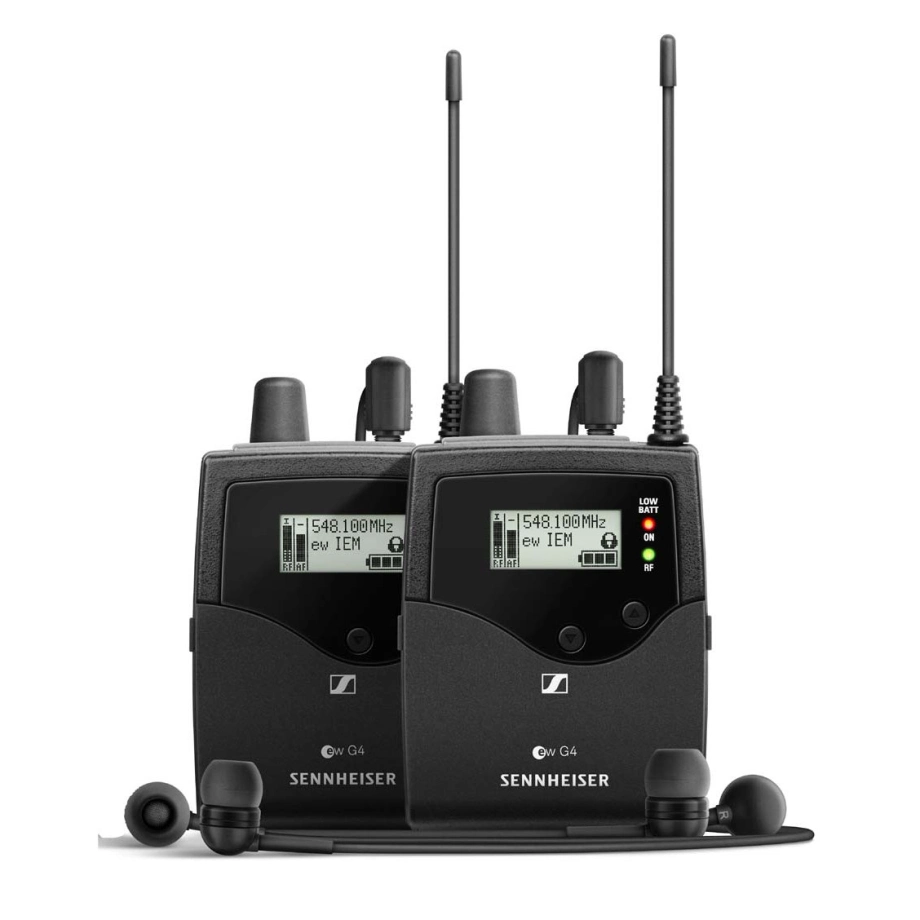

  Sennheiser EW IEM G4 Twin - бездротова система моніторингу, яка включає стереопередавач SR IEM G4, 2 поясних стереоприймачі EK IEM G4, 2 пари внутрішньоканальних навушників IE 4, штангову антену і дві батарейки AA.

Розумна комплектація

  Стереоресивер EK IEM G4 з навушниками IE4 від Sennheiser є доповненням до серії бездротових систем. Він оснащений технологією адаптивного розподілу та може використовуватися в поєднанні з супутнім передавачем як частина бездротової системи радіочастотного моніторингу для живих виступів, театру і репетицій.

Особливості стереоприймача

  Стереоприймач оснащений 1680 частотами, налаштовуваними з кроком 25 МГц, і має 20 банків фіксованих частот з 16 сумісними попередньо налаштованими частотами та ще 6 користувацьких банків з 16 програмованими користувачем частотами. Дисплей з підсвіткою меню на ресивері показує поточну частоту, банк частот і номер каналу, вимірювання рівня радіочастот, вимірювання рівня автофокусування, стан блокування і стан батареї. Передбачена функція автоматичного блокування, щоб уникнути випадкових змін налаштувань. Крім того, цей приймач включає в себе перемикаємий високий буст і багаторівневий обмежувач. Обмежувач регулюється від -18 дБ до -6 дБ з кроком 6 дБ або може бути вимкнений (вимкнено). Вбудований в міцному металевому корпусі, він живиться від двох батарейок 1,5 В розміром AA або від акумуляторної батареї Sennheiser BA 2015. Вихід для навушників використовує роз'єм 3,5 мм для стереофонічного роз'єму.

Особливості стереопередавача

  Стереопередавач SR IEM G4 від Sennheiser є доповненням до їхньої серії бездротових систем. Він має широкосмугову FM-стереомодуляцію і може використовуватися в поєднанні з супутнім приймачем як частина бездротової системи радіочастотного моніторингу для живих виступів, театру і репетицій. Стереопередавач оснащений 1680 частотами, налаштовуваними з кроком 25 кГц, і має 20 банків фіксованих частот, з 16 сумісними попередньо налаштованими частотами та 6 банками користувачів з 16 програмованими користувачем частотами. Дисплей OLED з підсвіткою меню ресивера показує поточну частоту, банк частот і номер каналу, вимірювання рівня автофокусування, стан передачі, налаштування еквалайзера, стан блокування і чутливість входу. Передбачена функція автоматичного блокування, щоб уникнути випадкових змін налаштувань.

Синхронізація

  Крім того, пов'язані приймачі можуть бути синхронізовані з передавачем через вбудований інфрачервоний інтерфейс. Цей передавач оснащений двома електронно-збалансованими комбінованими гніздами XLR/1/4 ", виходом для навушників 1/4" з регулятором гучності навушників, портом Ethernet (RJ-45 для віддаленого мережевого моніторингу) і BNC-роз'ємом на 50 Ом. Нарешті, він має міцний металевий корпус і включає джерело живлення 12 В і комплект для монтажу в стійку GA.

Характеристики:

• Смуга частот G: від 558 до 608 МГц
• Максимальна частота прийому: 1680, налаштовується з кроком 25 МГц
• Ширина смуги перемикання: до 42 МГц
• Номінальне/пікове відхилення: ± 24 кГц/± 48 кГц
• Чутливість: <4 мкВ, тип. 1,6 мкВ для 52 дБА (з HDX, пікове відхилення) середньоквадратичне значення s/n
• Вибірковість по сусідньому каналу: ≥ 65 дБ
• Заглушення інтермодуляції: ≥ 70 дБ
• Блокування: ≥ 80 дБ
• Pilot Tone Squelch: можна вимкнути
• Підсилення: від 5 до 25 дБмкВ, регульоване з кроком 2 дБ
• Компандер: Sennheiser HDX
• Співвідношення сигнал/шум: приблизно 90 дБА (1 мВ, пікове відхилення)
• Загальне гармонічне спотворення (THD): ≤ 0,9%
• Вихідна аудіо потужність: 2 x 100 мВт при 32 Ом (при 2,4 В, 5% THD, номінальне відхилення)
• Діапазон налаштування якості: +8 дБ при 80 кГц
• Обмежувач: від -18 дБ до -6 дБ, регульований з кроком 6 дБ, може бути вимкнений
• Діапазон температур: від 14 до 131 ° F / від -10 до 55 ° C
• Живлення: 2 батарейки AA, 1,5 В або акумуляторна батарея BA 2015
• Споживана потужність при номінальному напрузі: приблизно 140 мА
• Споживана потужність при вимкненому передавачі: ≤ 25 мкА
• Час роботи приблизно: від 4 до 6 годин (в залежності від рівня гучності)
• Розміри: 82 х 64 х 24 мм
• Вага: 125 г
• Sennheiser SR IEM G4 стереопередавач (G: 566–608 МГц)
• Смуга частот G: від 566 до 608 МГц
• Максимальна частота прийому: 1680, налаштовується з кроком 25 кГц
• Ширина смуги перемикання: до 42 МГц
• Номінальне/пікове відхилення: ± 24 кГц/± 48 кГц
• MPX Pilot Tone: 19 кГц/± 5 кГц (частота/відхилення)
• Стабільність частоти: ± 10 проміле
• Антенний вихід: BNC, 50 Ом
• Вихідна потужність РЧ при перемиканні: 50 Ом
• Компандер: Sennheiser HDX
• Частотна характеристика АФ: від 25 Гц до 15 кГц
• АФ вхід: електронно збалансований, 2 x XLR-1/4 "/ 6,3 мм збалансований комбінований
• Збалансований АФ: в L + Моно
• Збалансований АФ: в R
• Максимальний рівень вхідного сигналу:: +22 дБн
• Загальне гармонічне спотворення (THD): ≤ 0,9%
• Співвідношення сигнал/шум: приблизно > 90 дБ (номінальне навантаження та пікове відхилення)
• AF вихід: 1/4 " / 6,3 мм стерео роз'єм збалансований
• Вихід петлі: збалансований L, вихід петлі збалансований R
• Діапазон температур: від 14 до 131 ° F / від -10 до 55 ° C
• Блок живлення: 12 В постійного струму
• Максимальне споживання струму: 350 мА
• Розміри: 202 х 212 х 43 мм
• Вага: 980 г
