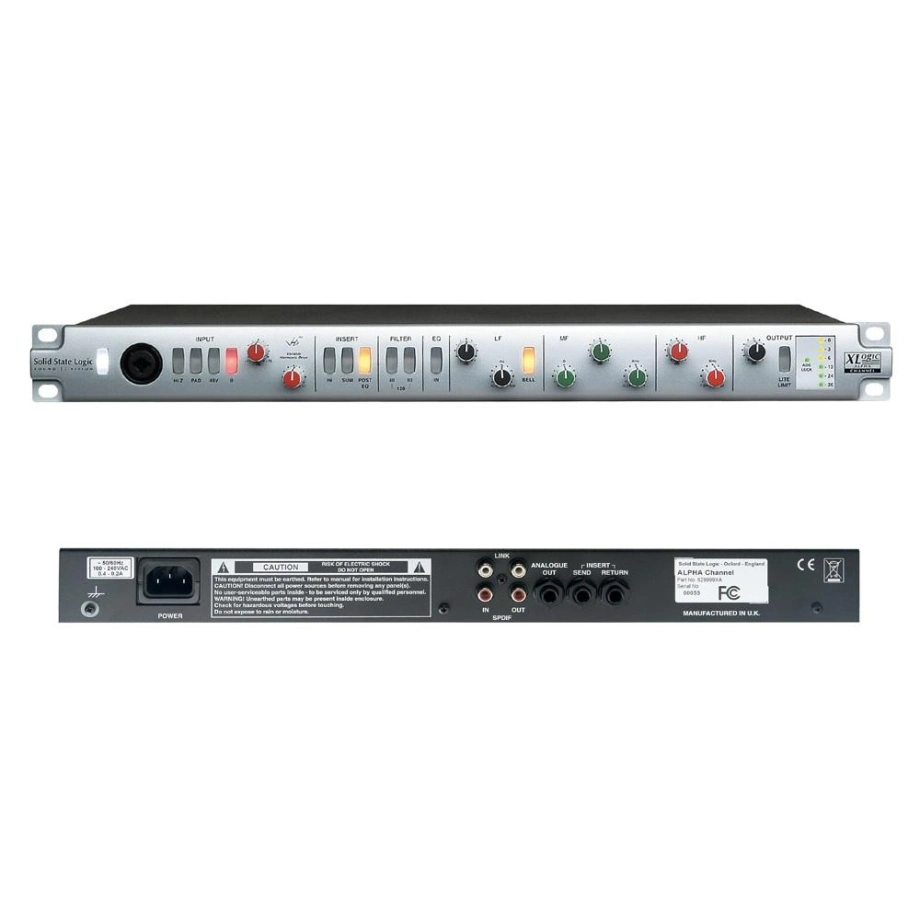

Передпідсилювач SSL X Logic Alpha Channel

Опис мікрофонного підсилювача SSL X Logic Alpha Channel

SSL X Logic Alpha Channel - рековий аналоговий підсилювач, що пропонує один канал посилення мікрофона, еквалайзера, динамічної обробки та аналого-цифрового перетворення для музикантів, продюсерів та звукоінженерів в домашніх умовах, студіях та під час живих виступів.

Особливості мікрофонного підсилювача

З посиленням до 75 дБ і змінним гармонійним приводом, альфа-канал може передавати все, від чистих і плавних тонів для м'якого вокалу до різких і грубих спотворень для ударних інструментів. Крім того, його комбінований роз'єм XLR-1/4" вміщає вхідні сигнали на рівні мікрофона, лінії та інструменту.

Додаткові можливості

Усуньте проблемний ефект грохоту і близькості за допомогою фільтра верхніх частот 40/80/120 Гц або підключіть ваш улюблений процесор або компресор, до вхідних гнізд 1/4", розташуйте його перед або після еквалайзера одним натисканням кнопки. У вас також є чудова можливість увімкнути інтелектуальний автоматичний обмежувач, щоб уникнути обмеження через вбудований АЦП 24-біт/192 кГц, який відправляє цифровий сигнал на вихідний роз'єм S/PDIF. Окремий аналоговий вихід представлений на збалансованому 1/4" TRS-роз'ємі, а альфа-канал також оснащений регульованим вихідним посиленням, педом -20 дБ, перемикачем полярності та вибираємим фантомним живленням 48 В. Інтерфейс займає 1 RU простору в стійці і включає съемний кабель живлення.

Характеристики:

• Кількість каналів: 1
• Входи: 1 x XLR-1/4" комбінований (збалансований/незбалансований), 1 х коаксіальний S/PDIF
• Виходи: 1 х 1/4" TRS (збалансований), 1 х коаксіальний S/PDIF
• Inserts: 1 x 1/4" TRS send (збалансовані), 1 х 1/4" TRS return (збалансований)
• Роз'єми: Link 1 x RCA коаксіальний вхід, 1 х RCA коаксіальний вихід
• Вхідний опір: XLR Lo-Z: 1 кОм
• Вхідний опір XLR Hi-Z: 10 кОм
• Вхідний опір 1/4" Hi-Z: 1 МОм
• Вхідний опір 1/4" Insert Send: 10 кОм
• Вхідний опір S/PDIF: 75 Ом
• Вихідний опір 1/4" вихід: 40 Ом
• Вихідний опір 1/4" Gain Output: 40 Ом
• Вихідний опір S / PDIF: 75 Ом
• Вихід обмежувача робочого рівня: 24 дБн, одиничне посилення на виході
• Увімкнення обмежувача: 12 дБн, посилення +12 дБ на вихід
• Максимальна потужність: +24,3 дБн
• Частотна характеристика: від 10 Гц до 70 кГц (± 0,2 дБ), від 6 Гц до 250 кГц (-3 дБ)
• Шум: -130,5 дБн (мікрофонний вхід 10 Ом), -127,5 дБн (мікрофонний вхід 150 Ом)
• Динамічний діапазон: 105 дБ невзважений (мінімальне посилення мікрофона), 76 дБ невзважений (максимальне посилення мікрофона)
• Відхилення синфазного режиму: 70 дБ від 50 Гц до 10 кГц з синфазним режимом 1 Vp-p
• Максимальний вхід: 5 Vp-p
• Особливості VHD: (змінний гармонійний привід): -20 дБ
• Перемикач полярності: 6-сегментний світлодіодний вимірювач потужності, попередній підсилювач
• Вхідний діапазон посилення: від +20 до +75 дБ
• Вихідний діапазон посилення: ± 20 дБ
• Посилення мікрофона каналу Gain to Output: мінімум 20 дБ, максимум 76 дБ
• Посилення інструменту на виході: мінімум 26 дБ, максимум 82 дБ
• Спотворення при +5 дБн: 0,03% (VHD в 0), 0,1% (VHD в 11)
• Спотворення при +10 дБн: 0,05% (VHD при 0), 0,3% (VHD при 11)
• Спотворення при +15 дБн: 0,06% (VHD при 0), 0,5% (VHD при 11)
• Спотворення при +20 дБн: 0,09% (VHD при 0), 2% (VHD при 11)
• Спотворення при +24 дБн: 0,15% (VHD при 0), 5% (VHD при 11)
• Фантомне живлення: 48 В пост. струму, 47,5 В пост. струму типове
• Поріг компресора: -3 дБФС
• Мінімальна висота компресора: 12 дБ, типова 14 дБ
• Час атаки компресора: 50 мкс
• Час випуску компресора: 200 мс
• Обмеження спотворень компресора: максимум 0,5%
• Необмежений компресор: 0,001%
• Тип фільтра: фільтр верхніх частот при 40/80/120 Гц (-3 дБ)
• Частотні смуги LF: від 40 до 600 Гц (полиця), від 35 до 500 Гц (дзвін)
• Частотні смуги MF: від 300 Гц до 5,2 кГц
• Частотні смуги ВЧ: від 1,5 до 22 кГц
• Пропускна здатність LF Q: 1,4 (дзвін)
• Пропускна здатність MF Q: від 0,7 до 1,9
• Пропускна здатність HF Q: N/A
• Діапазон (Boost/Cut) LF: ± 19 дБ, ± 15 дБ
• Діапазон (Boost/Cut) MF: ± 17 дБ
• Діапазон (Boost/Cut) ВЧ: ± 19 дБ
• Динамічний діапазон: 100 дБн
• Роздільна здатність: 24 біт/192 кГц
• Частота дискретизації S/PDIF: 44,1 кГц
• Частота дискретизації вхід S/PDIF: від 32 до 108 кГц
• S/PDIF мінімальний вхід: 200 мВп-р
• Максимальний вхід: 5 Vp-p
• Максимальний вихід: 1 Vp-p при 60 Ом
• Динамічний діапазон при 32 кГц: 110,5 дБА (ширина смуги вимірювання 20 кГц)
• Динамічний діапазон при 48 кГц: 110 дБА (ширина смуги вимірювання 20 кГц)
• Динамічний діапазон при 96 кГц: 109 дБА (ширина смуги вимірювання 20 кГц)
• Спотворення при -0,5 дБФС: 0,0006% (ширина смуги вимірювання 20 кГц)
• Спотворення при -10 dBFS: 0,0015% (ширина смуги вимірювання 20 кГц)
• Спотворення при -20 dBFS: 0,004% (ширина смуги вимірювання 20 кГц)
• Спотворення при -30 dBFS: 0,013% (ширина смуги вимірювання 20 кГц)
• Спотворення при -40 дБФС: 0,04% (ширина смуги вимірювання 20 кГц)
• Частотна характеристика при 48 кГц: від 20 Гц до 20 кГц (± 0,1 дБ)
• Частотна характеристика при 96 кГц: від 20 Гц до 40 кГц (± 0,1 дБ)
• Посилення виходу: ± 19,5 дБ
• Робоча температура: від 5 до 30 ° C
• Градієнт температури (макс.): 15 ° C за годину
• Робоча вологість: від 20 до 80
• Max Wet Bulb: 29 ° C без конденсації
• Робоча вібрація: <0,2 г (від 3 до 100 Гц)
• Робоча висота: від 0 до 3000 м
• Споживана потужність: <20 Вт
• Необхідна напруга: від 100 до 240 В змінного струму, від 50 до 60 Гц через 3-контактний роз'єм IEC320
• Розміри: 48,2 х 23,0 х 4,5 см (включаючи стійки)
• Розміри: 43,8 х 23,0 х 4,5 см (лише корпус)
• Вага: 3 кг
