Бездротовий мікрофон SHURE BLX14RE-K3E

Опис SHURE BLX14RE-K3E

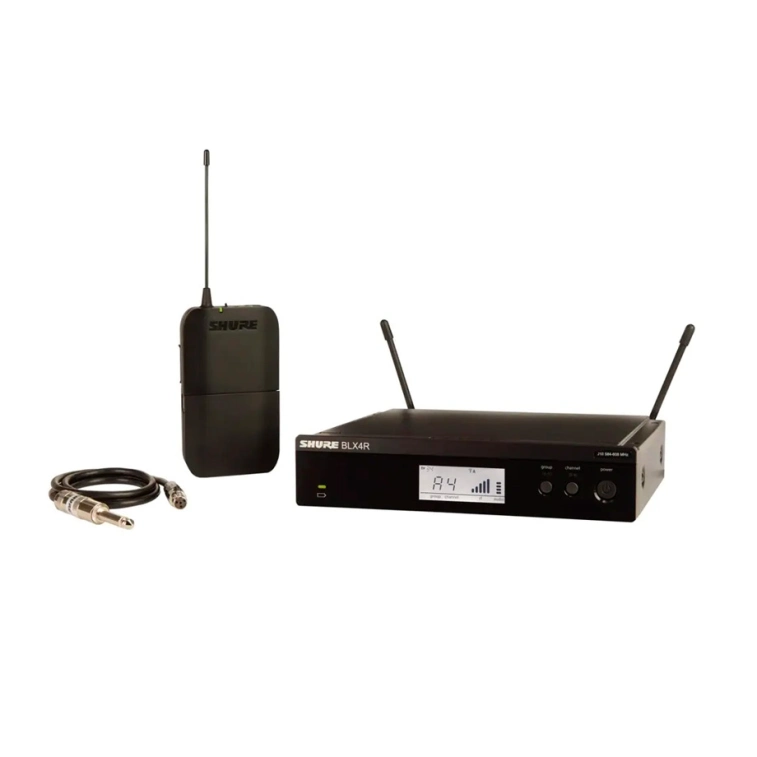

Професійна інструментальна радіосистема SHURE BLX14RE-K3E призначена для гітаристів і бас-гітаристів, яким потрібен бездротовий тракт із повноцінним rack-приймачем. Комплект поєднує BLX4R, поясний передавач BLX1 та інструментальний кабель WA302 і розрахований на концертні, репетиційні та гастрольні системи.

BLX4R для стаціонарного rack-сетапу

Приймач BLX4R можна встановлювати у стандартну 19-дюймову стійку за допомогою комплектного монтажного оснащення. Такий формат зручний для сценічних rack-систем, де приймачі, процесори та інше обладнання мають залишатися постійно зібраними й готовими до транспортування.

Корпус BLX4R виготовлений із формованого ABS і сталі. Приймач має розміри 42 × 198 × 163 мм та масу 998 г без антен.

Знімні BNC-антени

Дві знімні чвертьхвильові антени підключаються через BNC. Це дозволяє зручно розмістити антени під час rack-монтажу та використовувати сумісні рішення для їх винесення або розподілу сигналу.

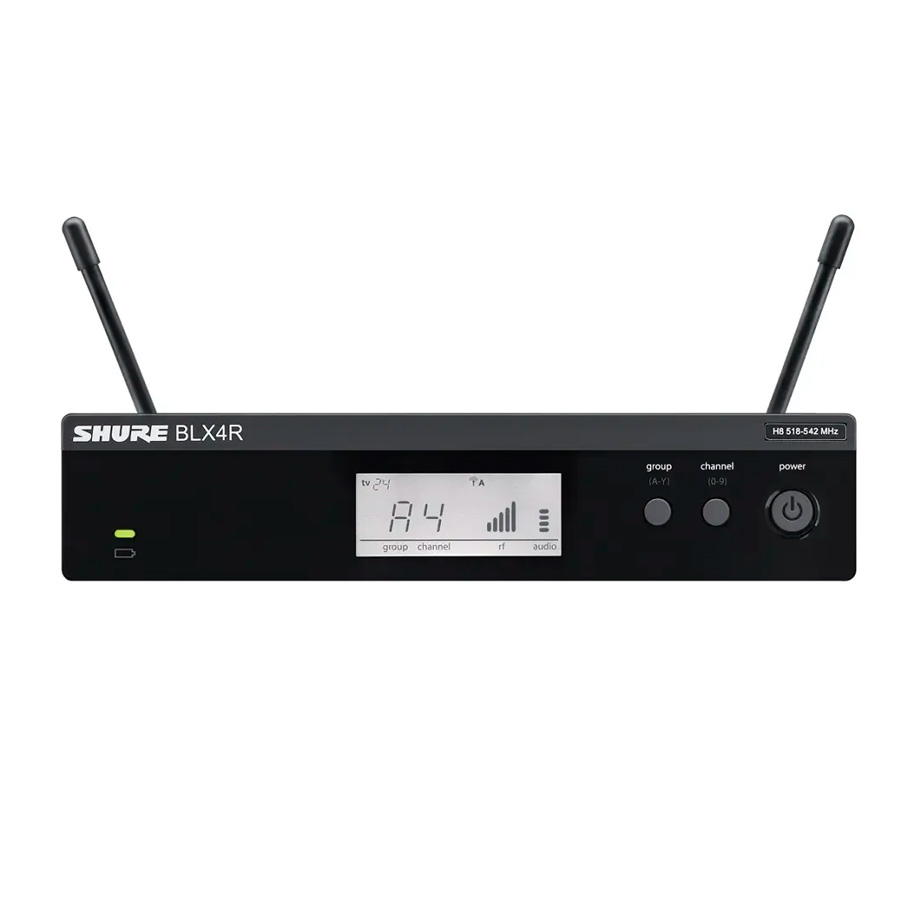

Приймач використовує diversity-систему, а LCD-дисплей відображає параметри радіоканалу й аудіосигналу. Передбачене регулювання вихідного рівня.

QuickScan для швидкого вибору частоти

SHURE BLX14RE-K3E підтримує групове та канальне сканування, а One-Touch QuickScan допомагає швидко знайти придатну робочу частоту при появі перешкод. Основні налаштування виконуються безпосередньо на приймачі без додаткового програмного забезпечення.

Діапазон K3E 606–630 МГц

Частотна версія K3E працює в UHF-діапазоні від 606 до 630 МГц. Типова вихідна RF-потужність поясного передавача становить 10 мВт.

Доступність конкретного частотного спектра залежить від регіону, тому перед експлуатацією професійної радіосистеми необхідно враховувати місцеві вимоги до використання бездротового обладнання.

BLX1 і кабель WA302

Електрогітара або бас-гітара підключається до bodypack-передавача BLX1 через комплектний інструментальний кабель WA302. Вхідний імпеданс передавача становить 1 МОм, а діапазон регулювання Gain — 26 дБ.

Корпус BLX1 має розміри 110 × 64 × 21 мм і масу 75 г без батарей. Передавач можна закріпити на ремені або одязі музиканта, залишаючи інструментальний тракт повністю бездротовим між виконавцем і приймачем.

До 14 годин автономної роботи

BLX1 живиться від двох лужних батарей AA. Виробник заявляє до 14 годин роботи від одного комплекту, що дозволяє використовувати систему протягом тривалих репетицій і концертних програм.

Дальність до 91 метра

Офіційна технічна специфікація BLX вказує робочу дистанцію до 91 м за прямої видимості. Реальний радіус дії залежить від поглинання й відбиття RF-сигналу, фізичних перешкод та локальних радіоперешкод.

Робота з кількома системами

BLX підтримує до 12 сумісних каналів на один частотний діапазон залежно від регіону та RF-середовища. Групове й канальне сканування полегшує координацію декількох бездротових комплектів на одному майданчику.

XLR і 6,3 мм виходи

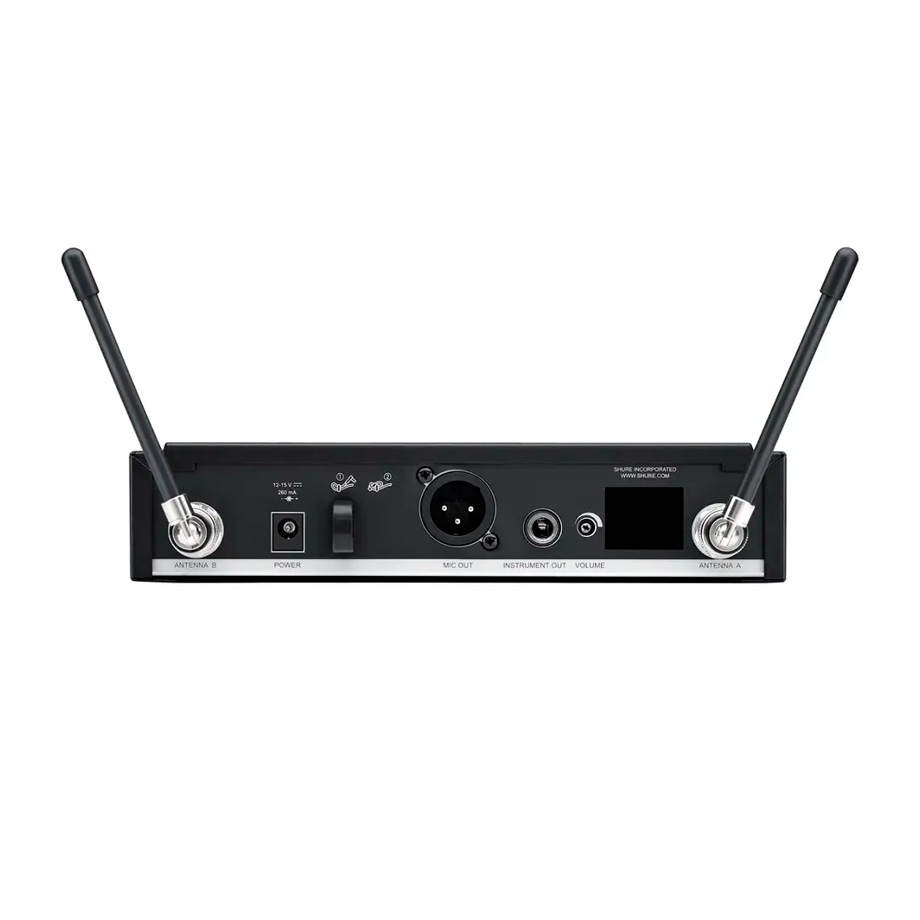

BLX4R оснащений балансним XLR-виходом із вихідним імпедансом 200 Ом та небалансним виходом 6,3 мм з імпедансом 50 Ом. Це дозволяє подавати сигнал як на мікшерний пульт, так і на сумісне гітарне або сценічне обладнання.

Живлення приймача здійснюється від зовнішнього блока 12–15 В DC при споживанні 260 мА.

Підсумки

SHURE BLX14RE-K3E підійде гітаристам і бас-гітаристам, які будують постійний сценічний або гастрольний rack і хочуть позбутися довгого інструментального кабелю. BLX4R зі знімними BNC-антенами, BLX1, WA302, QuickScan, до 14 годин автономності та діапазон K3E 606–630 МГц формують готовий професійний бездротовий комплект.

Характеристики SHURE BLX14RE-K3E

• Тип: аналогова бездротова інструментальна система
• Серія: Shure BLX-R
• Призначення: електрогітара, бас-гітара та інші сумісні інструменти
• Радіодіапазон: K3E
• Робочі частоти: 606–630 МГц
• RF-потужність передавача: 10 мВт, типова
• Максимальна робоча дальність: до 91 м, пряма видимість
• Кількість сумісних систем: до 12 на частотний діапазон, залежно від регіону та RF-середовища
• Системний аудіодіапазон: 50 Гц – 15 кГц
• Динамічний діапазон системи: 100 дБ, A-weighted, типовий
• THD системи: 0,5%, типовий
• Приймач: Shure BLX4R
• Форм-фактор приймача: rack-mount
• Дисплей: LCD
• Налаштування частоти: Group Scan, Channel Scan, One-Touch QuickScan
• Diversity: так
• Антени: 2 знімні чвертьхвильові, BNC
• Аудіовиходи приймача: XLR, 6,3 мм
• Вихідний імпеданс XLR: 200 Ом
• Вихідний імпеданс 6,3 мм: 50 Ом
• Рівень виходу XLR: -20,5 dBV
• Рівень виходу 6,3 мм: -13 dBV
• RF-чутливість приймача: -105 dBm для 12 dB SINAD, типова
• Image Rejection: понад 50 дБ, типове значення
• Живлення BLX4R: 12–15 В DC, 260 мА, зовнішній блок живлення
• Габарити BLX4R: 42 × 198 × 163 мм
• Маса BLX4R: 998 г без антен
• Матеріал корпуса BLX4R: формований ABS, сталь
• Передавач: Shure BLX1 Bodypack
• Вхід передавача: TA4
• Вхідний імпеданс BLX1: 1 МОм
• Регулювання Gain BLX1: 26 дБ
• Живлення BLX1: 2 × AA
• Автономність BLX1: до 14 годин
• Габарити BLX1: 110 × 64 × 21 мм
• Маса BLX1: 75 г без батарей
• Інструментальний кабель: Shure WA302
• Комплектація: приймач Shure BLX4R, поясний передавач Shure BLX1, інструментальний кабель WA302, rack-mount bracket 53A8611, long rack-mount bracket 53A8612, link bracket 53B8443, hardware kit 90AZ8100, swivel adapter 90F4046, thread adapter 31B1856, 2 антени BNC 1/4 Wave 95A8699, 2 BNC bulkhead adapters 95A8994, 2 BNC-кабелі 56 см 95K2035, вініловий чохол на блискавці 95B2313, блок живлення
