ЦАП RME ADI-2/4 Pro SE

Описание ЦАП'а RME ADI-2/4 Pro SE

ЦАП RME ADI-2/4 Pro SE - этот последний шедевр поставляется с новой платой, улучшенными характеристиками и более быстрым DSP для выдающейся прозрачной звуковой сигнатуры, мощными наушниковыми усилителями, включая режим IEM, невероятно низким уровнем шума и сбалансированным 4,4 мм разъемом Pentaconn для наушников, функцией триггера для включения/выключения внешних устройств и, наконец, режимом RIAA для прямой цифровой записи виниловых дисков высшего качества.

RME ADI-2/4 Pro SE Обзор:

Всеобъемлющий Звуковой Конвертер и Усилитель для Студии

Последний конвертер AD/DA от RME:

• Высококлассный AD/DA конвертер в профессиональном студийном качестве
• Двойной наушниковый усилитель истинно высококлассного качества
• USB ЦАП, который не имеет себе равных - самый универсальный и мощный из всех
• AD/DA конвертер и наушниковый усилитель высокого класса для iPad и iPhone
• AD/DA фронтенд для измерительных систем с частотой дискретизации до 768 кГц
• Многоформатный конвертер (AES, SPDIF, ADAT) с мониторингом
• Система воспроизведения SPDIF/ADAT
• Решение для записи и воспроизведения DSD
• Цифровой проигрыватель винила на высшем уровне

Множество Устройств в Одном Корпусе

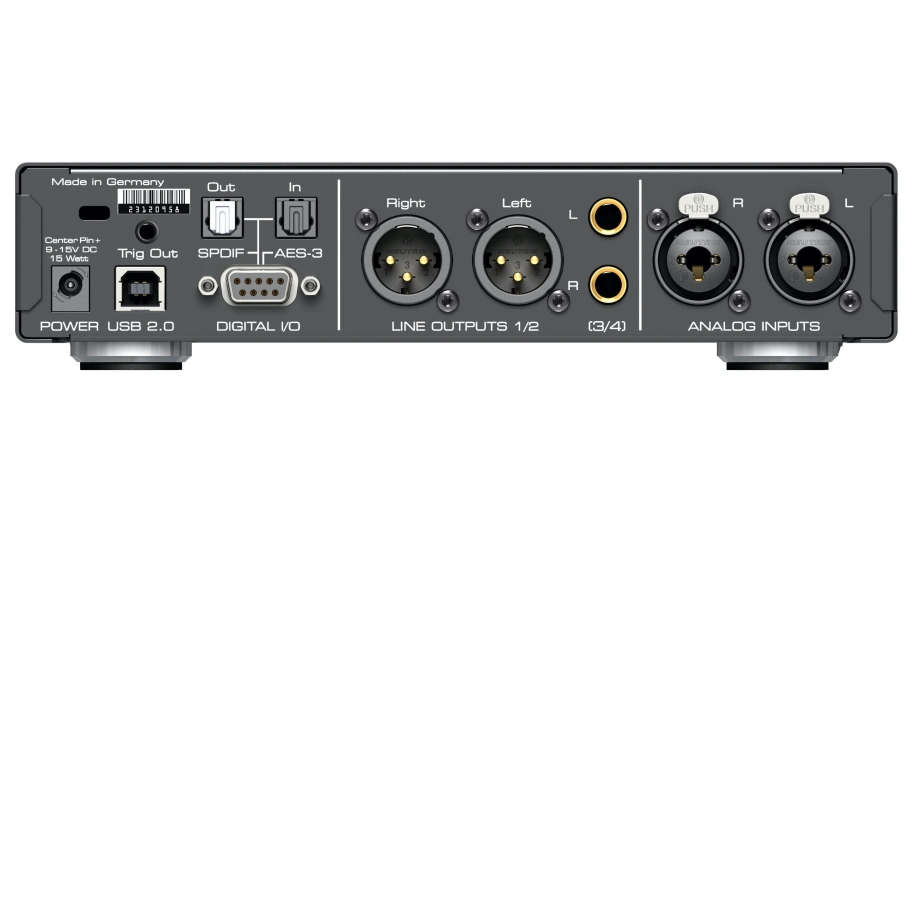

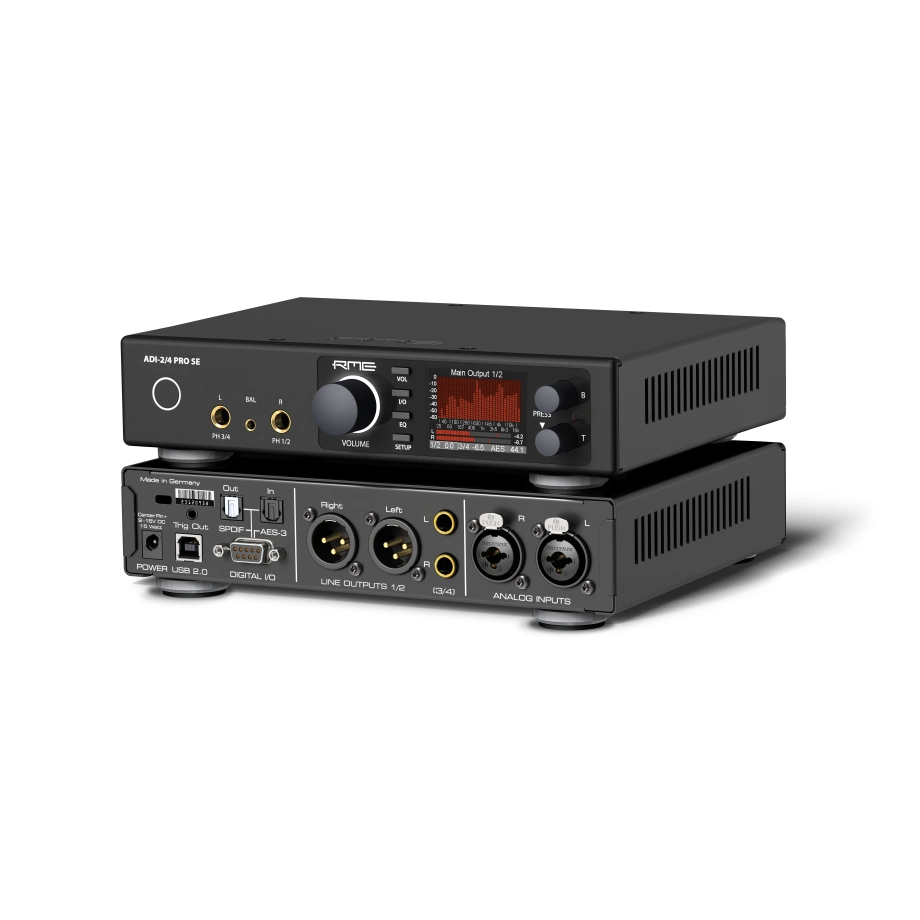

RME ADI-2/4 Pro SE представляет собой 2-канальный аналоговый вход в цифровой и 4-канальный цифровой выходной конвертер в корпусе полу-рэк (9,5") высотой 1U. Самые новые 32-битные / 768 кГц конвертеры предлагают сигнал/шум до 123 дБА. Технические характеристики класса референса сочетаются с беспрецедентным набором функций. Мощный DSP добавляет все виды полезной аудиообработки, включая 5-полосный параметрический эквалайзер, быструю настройку басов/высоких, Crossfeed и новую концепцию управления громкостью Loudness.

ADI-2/4 Pro включает в себя два серво-сбалансированных аналоговых входа на комбинированных разъемах XLR / TRS, два отдельных сбалансированных и несбалансированных выхода на разъемах XLR и TRS, два стерео выхода для наушников Extreme Power на передней панели для удобной сбалансированной работы со всеми наушниками, включая IEM через разъем Pentaconn.

Также доступны оптические SPDIF вход/выход, которые также понимают ADAT, а также коаксиальный SPDIF (RCA) и AES вход/выход (XLR) через прилагаемый разъемный кабель. Этот универсальный набор опций I/O предлагает превосходное качество и гибкое подключение для тех, кто придерживается неприемлемого подхода к аудио.

С независимыми сбалансированными выходами для Line и Phones, сбалансированные наушники больше не отключают задние выходы. Сбалансированные выходы Line и Balanced Phones могут использоваться одновременно, даже с разными источниками/сигналами. Сбалансированный TRS на задней панели может быть подключен к сигнальному пути Line 1/2 или Phones 3/4, идеально подходит для обработки вставок во время процесса мастеринга.

Высокоразрешающая IPS-панель для графической операционной поверхности упрощает операции еще больше, и отображает дополнительные функции, предоставляемые DSP, такие как пиковые индикаторы уровня, 30-полосный анализатор в технологии биквадратного фильтра DIGICheck и экран обзора состояния, на котором отображаются текущие состояния SPDIF, AES, USB и синхронизации.

Порт USB 2.0 полностью совместим с классом Compliant (UAC 2.0), стандартом, который поддерживается непосредственно операционными системами, такими как iOS, macOS, Linux и Windows 10 (с версии 1709), и также используется для обновлений прошивки. С внешним источником питания с замковым разъемом, ADI-2/4 Pro легко может быть питаем с аккумулятора, открывая возможности мобильного применения и гальванически изолированные сценарии использования.

Как интерфейс для компьютера, ADI-2/4 Pro предлагает стерео (2 входа / 2 выхода) и многоканальный режим (6 входов / 8 выходов). Совместимость с macOS предоставляется сразу после распаковки. В Windows ADI-2/4 Pro использует драйверы серии MADIface от RME, что обеспечивает полную совместимость с WDM и ASIO и высшую производительность.

Наушники Extreme Power - Новая Степень Точности и Динамического Диапазона

Разработанный RME экстремальный наушниковый усилитель теперь еще улучшен и предлагает невероятно мощные выходы для наушников (2,1 Вт несбалансированных, 3,4 Вт сбалансированных при 32 Ом, на каждый канал). С режимом IEM и менее шумным дизайном Extreme Power добавляет дополнительные состояния мощности IEM (Высокая мощность, Низкая мощность, IEM) для полной совместимости с IEM.

Все три выхода для наушников имеют реле отключения, детекцию перегрузки, защиту от постоянного тока, детекцию подключения и управление DSP, такие как автоматическое назначение громкости, постепенное увеличение громкости, автоматический сбалансированный режим, режим двойных наушников, взаимодействие пользователя при обнаружении перегрузки и автоматическое масштабирование уровня низкого импеданса.

Последний режим True Balanced от RME реализует работу сбалансированных наушников независимо от выходов XLR. Теперь устройство имеет 2 сбалансированных входных канала и 4 сбалансированных выходных канала. Сбалансированные наушники используют только каналы DAC 3/4, и задние выходы все равно могут выводить независимый сигнал через DAC 1/2. В режиме True Balanced максимальный выходной уровень RME ADI-2/4 Pro SE повышается до +7 дБУ для IEM, +13 дБУ для Low Power, +25 дБУ для High Power. Отношение сигнал/шум остается неизменным.

Еще Более Гибкий и Мощный

Новый разъем Trigger Out предоставляет 12 В сигнал переключения через моно-джек 3,5 мм, который можно использовать, например, для включения и выключения усилителей вместе с ADI-2/4 Pro.

Для обеспечения максимальной гибкости в работе RME ADI-2/4 Pro SE устройство имеет универсальный разъем постоянного тока, принимающий напряжения от 9,5 В до 15 В. Внутренний коммутационный регулятор последней технологии с высокой эффективностью (> 90%) предотвращает внутренний гул шума, работая выше слышимых частот. Внутренний коммутационный регулятор затем следует стандартным линейным регуляторам, за которыми следуют супернизкошумные линейные регуляторы. Поэтому RME ADI-2/4 Pro SE достигает своих технических характеристик даже при менее оптимальных источниках питания. Или, другими словами, выбор источника питания не имеет критического значения.

Непосредственно после выпуска оригинального ADI-2 Pro мы получили много запросов на цифровизацию виниловых пластинок. Благодаря совместимости с MM (Moving Magnet), RME ADI-2/4 Pro SE не требует внешнего предусилителя и может быть непосредственно подключен к проигрывателям. В устройстве есть подходящее входное сопротивление, эквализация RIAA и необходимое предусиление.

Расширенная Поддержка Мульти-Удаленного Управления (MRC)

Пульт дистанционного управления ADI-2/4 Pro предоставляет кнопки для включения/выключения режима ожидания, регулировки громкости, баланса, басов и высоких, выбора источника входа (оптический, коаксиальный, USB), отключения звука, включения/выключения режима громкости, регулировки басов/высоких и эквалайзера. Кроме того, есть четыре программируемые кнопки, обеспечивающие доступ к 52 различным функциям и командам для максимальной гибкости. Нет ни одного другого конвертера или сопоставимого устройства с таким сложным, удобным в использовании и в то же время универсальным дистанционным управлением.

Характеристики:

• Аналоговые входы
• XLR/TRS
• Вход: XLR и 6,3 мм TRS-разъем, с уровнем сигнала, поддерживающим сервобалансировку
• Сопротивление входа @ 1 кГц, балансированное: 90 кОм, небалансированное: 45 кОм
• Переключаемая чувствительность входа: +24 дБu, +19 дБu, +13 дБu, +7 дБu, +1 дБu @ 0 dBFS
• Диапазон усиления цифровой обрезки: 0 дБ до +6 дБ, с шагом 0,5 дБ
• Соотношение сигнал/шум (SNR) @ +13/19/24 дБu: >120 дБ (AES17), >123 дБА
• Соотношение сигнал/шум (SNR) @ +7/+1 дБu: >120 дБ (AES17), 123 дБА
• Частотная характеристика* @ 44,1 кГц, -0,1 дБ: 0,4 Гц – 20,4 кГц
• Частотная характеристика* @ 96 кГц, -0,5 дБ: 0,2 Гц – 45,5 кГц
• Частотная характеристика* @ 192 кГц, -1 дБ: 0,15 Гц – 90,9 кГц
• Частотная характеристика* @ 384 кГц, -1 дБ: 0,15 Гц – 182 кГц
• Частотная характеристика* @ 768 кГц, -1 дБ: 0,15 Гц – 348 кГц
• THD @ -0,5 dBFS: > -130 дБ, 0,0000316 %
• THD+N @ -0,5 dBFS: -119 дБ, 0,000112 %
• Разделение каналов: > 130 дБ @ 1 кГц
• * DC-фильтр отсутствует. С фильтром RME @ -1 дБ: < 0,5 Гц

• Режим RIAA через TS
• Отклонение RIAA 20 Гц – 20 кГц: < ±0,05 дБ
• Сопротивление входа: 45 кОм @ 1 кГц, емкость входа 150 пФ
• Чувствительность: +14 дБ: 20 мВ, +20 дБ: 10 мВ, +26 дБ: 5 мВ
• Чувствительность: +32 дБ 2,5 мВ, +38 дБ: 1,25 мВ
• Дополнительное усиление 0 до +6 дБ с шагом 0,5 дБ через Trim Gain
• Максимальный уровень входа @ +14 дБ: 114 мВ, -16,6 дБu
• Максимальный уровень входа @ +20 дБ: 57 мВ, -22,6 дБu
• Максимальный уровень входа @ +26 дБ: 28,4 мВ, -28,7 дБu
• Максимальный уровень входа @ +32 дБ: 14,3 мВ, -34,7 дБu
• Максимальный уровень входа @ +38 дБ: 7,2 мВ, -40,6 дБu
• Цифровой динамический запас при всех уровнях усиления, относительно чувствительности: 15 дБ
• Соотношение сигнал/шум (SNR), 20 Гц-20 кГц, +14/20 дБ усиление: 88 дБ, 92 дБА
• Соотношение сигнал/шум (SNR), 20 Гц-20 кГц, +26 дБ усиление: 80,5 дБ, 85 дБА
• Соотношение сигнал/шум (SNR), 20 Гц-20 кГц, +32 дБ усиление: 74 дБ, 78,5 дБА
• Соотношение сигнал/шум (SNR), 20 Гц-20 кГц, +38 дБ усиление: 68 дБ, 73 дБА
• THD+N, 20 Гц-20 кГц, +14/+20 дБ: -88 дБ, 0,004 %
• THD+N, 20 Гц-20 кГц, +26 дБ: -81,5 дБ, 0,0084 %
• THD+N, 20 Гц-20 кГц, +32 дБ: -74 дБ, 0,019 %
• THD+N, 20 Гц-20 кГц, +38 дБ: -69 дБ, 0,035 %

• Аналоговые выходы
• 1/2 XLR
• Максимальный уровень выхода: +26,5 дБu @ 0 dBFS
• Переключаемый уровень выхода: +24 дБu, +19 дБu, +13 дБu, +7 дБu, +1 дБu @ 0 dBFS
• Соотношение сигнал/шум (SNR) @ +7/+13/19/24 дБu: 120 дБ (AES17), 123 дБА
• Соотношение сигнал/шум (SNR) @ +1 дБu: 119 дБ (AES17), 120 дБА
• Частотная характеристика @ 44,1 кГц, -0,1 дБ: 0 Гц – 21 кГц
• Частотная характеристика @ 96 кГц, -0,5 дБ: 0 Гц – 44,9 кГц
• Частотная характеристика @ 192 кГц, -1 дБ: 0 Гц – 90 кГц
• Частотная характеристика @ 384 кГц, -1 дБ: 0 Гц – 181 кГц
• Частотная характеристика @ 768 кГц, -3 дБ: 0 Гц – 285 кГц
• THD @ 0 dBFS: < -120 дБ, 0,0001 %
• THD+N @ 0 dBFS: -116 дБ, 0,00016 %
• Разделение каналов: > 130 дБ
• Сопротивление выхода @ 1 кГц @ +24/+19/+13 дБu: 213 Ом
• Сопротивление выхода @ 1 кГц @ +7/+1 дБu: 113 Ом

• 1/2 TS (задняя панель)
• Аналогично XLR-выходу, но:
• Выход: 6,3 мм TRS-разъем, с балансировкой по импедансу
• Максимальный уровень выхода: +21,5 дБu @ 0 dBFS
• Соотношение сигнал/шум (SNR) @ +19/13 дБu: 120 дБ (AES17), 123 дБА
• Соотношение сигнал/шум (SNR) @ +7 дБu: 119 дБ (AES17), 121 дБА
• Соотношение сигнал/шум (SNR) @ +1 дБu: 118 дБ (AES17), 118 дБА
• Сопротивление выхода @ 1 кГц: балансированное 213 Ом, небалансированное 106 Ом

• Наушники 1/2, Наушники 3/4
• Аналогично Выходу 1/2 TRS, но:
• Выход: стерео-разъем 6,3 мм TRS, небалансированный
• Максимальный уровень выхода: +21,5 дБu @ 0 dBFS
• Сопротивление выхода: 0,1 Ом
• Соотношение сигнал/шум (SNR) @ +19 дБu (Hi-Power): 120 дБ (AES17), 122 дБА
• Соотношение сигнал/шум (SNR) @ +7 дБu (Lo-Power): 119 дБ (AES17), 121 дБА
• Соотношение сигнал/шум (SNR) @ +1 дБu (IEM): 118 дБ (AES17), 120 дБА
• Уровень выхода при 0 dBFS, уровень сигнала +19 дБu, нагрузка 100 Ом и более: +21,5 дБu (9,2 В)
• Минимальное сопротивление нагрузки IEM @ +1 дБu: 4 Ом
• Минимальное сопротивление нагрузки Lo-Power @ +7 дБu: 8 Ом
• Минимальное сопротивление нагрузки Hi-Power @ +19 дБu: 24 Ом
• THD @ +20 дБu, нагрузка 32 Ом (1,9 Вт): -124 дБ, 0,000057 %
• THD+N @ +20 дБu, нагрузка 32 Ом (1,9 Вт): -118 дБ, 0,00011 %
• Максимальная мощность @ 0,001% THD: 2,1 Вт на канал
• Разделение каналов 20 Гц – 20 кГц: 80 дБ @ 32 Ом

• Балансный режим наушников
• Как и выше, но:
• Максимальный уровень выхода: +27,5 дБu (18,4 В) @ 0 dBFS
• Переключаемые уровни выхода: IEM +7 дБu, Lo -Power +13 дБu, Hi-Power +25 дБu
• Переключаемые уровни выхода: IEM 1,73 В, Lo-Power 3,46 В, Hi-Power 13,8 В
• Сопротивление выхода: 0,2 Ом
• Соотношение сигнал/шум (SNR) @ +25 дБu: 120 дБ (AES17), 122 дБА
• Соотношение сигнал/шум (SNR) @ +13 / +7 дБu: 119 дБ (AES17), 121 дБА
• Минимальное сопротивление нагрузки IEM @ +7 дБu: 8 Ом
• Минимальное сопротивление нагрузки Lo-Power @ +13 дБu: 12 Ом
• Минимальное сопротивление нагрузки Hi-Power @ +25 дБu: 40 Ом
• Максимальная мощность @ 0,001% THD: 4 Вт на канал
• Разделение каналов: > 130 дБ @ 1 кГц

• Цифровые входы
• Общие
• Диапазон блокировки: 28 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• Поддержка формата Consumer и Professional
• AES/EBU
• 1 x XLR, трансформаторно-балансированный, гальванически изолированный, согласно AES3-1992
• Чувствительность входа 1,0 Вpp
• SPDIF коаксиальный
• 1 x RCA, трансформаторно-балансированный, согласно IEC 60958
• Вход с высокой чувствительностью (< 0,3 Вpp)
• Совместим с AES/EBU (AES3-1992)
• SPDIF оптический
• 1 x оптический, согласно IEC 60958
• Совместим с ADAT

• Цифровые выходы
• AES/EBU
• 1 x XLR, трансформаторно-балансированный, гальванически изолированный, согласно AES3-1992
• Уровень выхода 2,7 Вpp
• Формат Professional согласно AES3-1992, Передача по одному кабелю, частота дискретизации 28 кГц – 200 кГц
• SPDIF коаксиальный
• 1 x RCA, согласно IEC 60958
• Уровень выхода 0,75 Вpp
• Формат Consumer SPDIF согласно IEC 60958, Передача по одному кабелю, частота дискретизации 28 кГц – 200 кГц
• SPDIF оптический
• 1 x оптический, согласно IEC 60958
• Формат Consumer (SPDIF) согласно IEC 60958, частота дискретизации 28 кГц – 200 кГц

• Цифровые часы: Внутренние, AES In, SPDIF In, ADAT In
• Подавление джиттера внешних часов: > 50 дБ (> 1 Гц)
• Влияние джиттера эффективных часов на преобразование AD и DA: близко к нулю
• PLL обеспечивает отсутствие потерь сигнала, даже при джиттере более 100 нс
• Дополнительный цифровой битовой PLL для безотказной работы ADAT с изменением скорости
• Поддерживаемые частоты дискретизации для внешних часов: 32 кГц – 200 кГц
• Поддерживаемые внутренние частоты дискретизации: 44,1 кГц – 768 кГц

• Общие характеристики
• Поставляется с внешним источником питания: внешний коммутационный блок питания, 100 - 240 В переменного тока, 3,3 А, 40 Вт
• Потребление в режиме ожидания DC 12 В: 170 мВт
• Потребление в режиме ожидания AC 230 В: 280 мВт
• Потребление в режиме простоя: 14 Вт, Максимальное потребление: 30 Вт
• Ток в режиме простоя при 12 В : 2,5 А
• Ток в режиме простоя при 230 В: 0,12 А
• Корпус: металл, алюминиевая передняя панель
• Размеры: 215 x 52 x 150 мм (ширина x высота x глубина)
• Вес: 1,0 кг (без блока питания)
