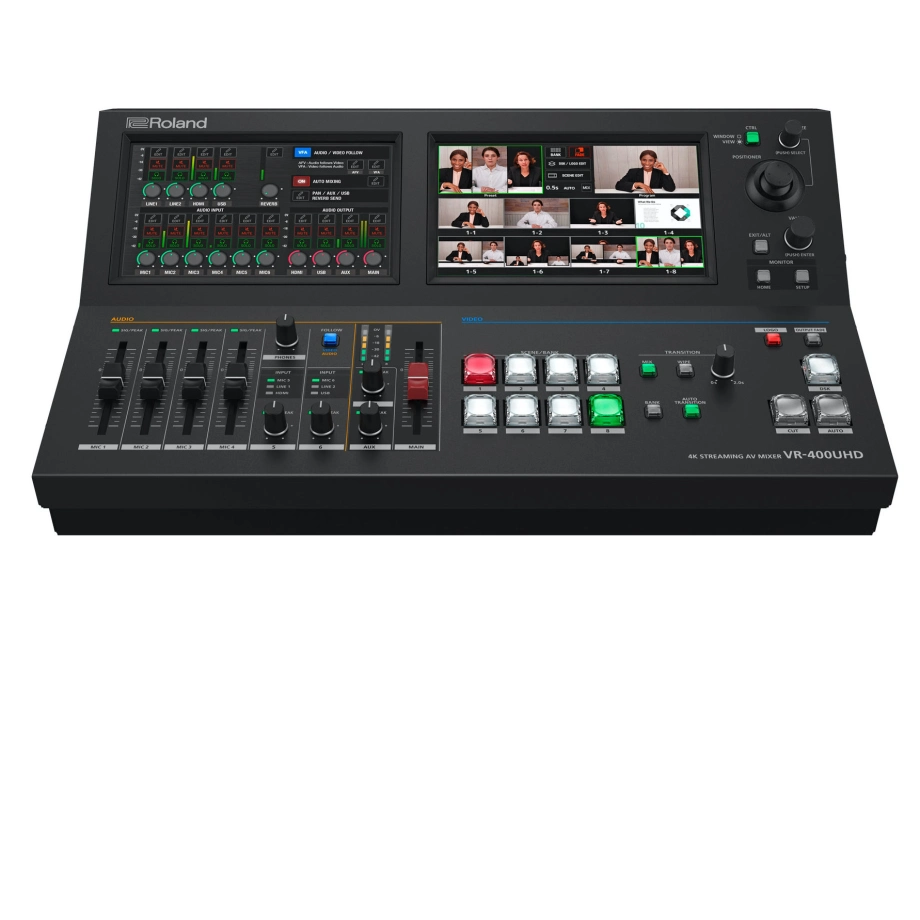

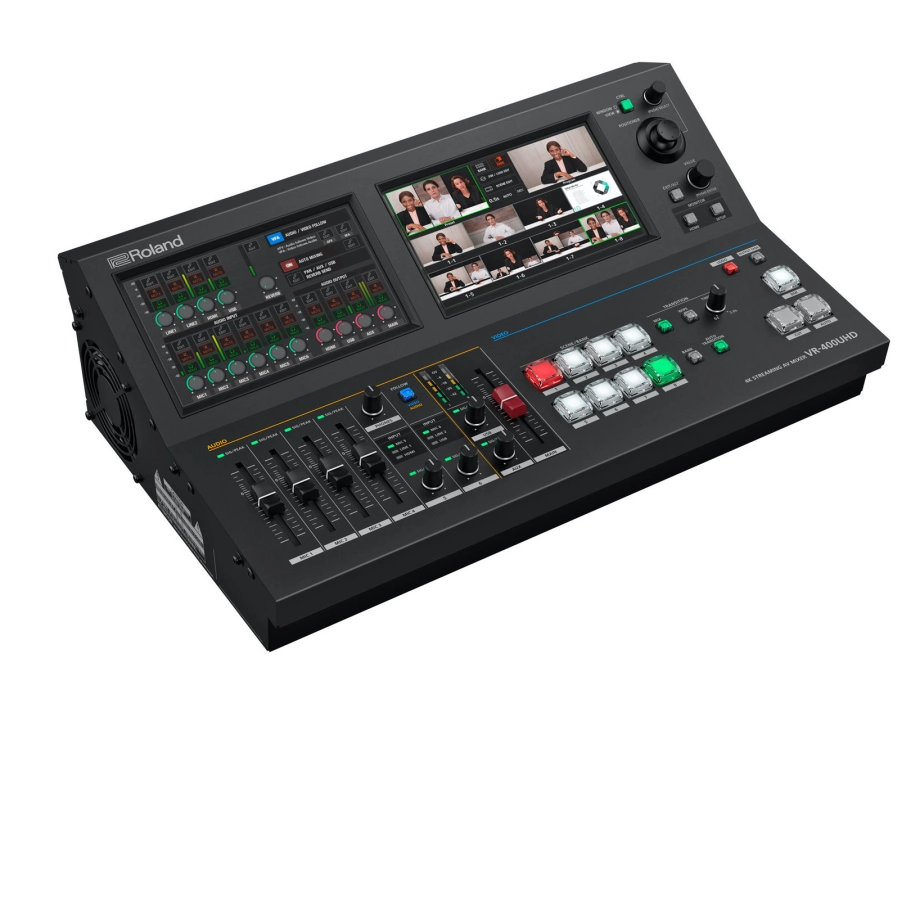

Микшерный пульт Roland VR-400UHD

Описание микшерного пульта Roland VR-400UHD

Микшерный пульт Roland VR-400UHD представляет собой мощное и простое в использовании решение для управления сложными производственными задачами во время прямых трансляций. Благодаря сенсорным экранам, расположенным рядом, вы сможете легко и непосредственно контролировать рабочий процесс в режиме реального времени. Вы сможете отслеживать миниатюры видео, переключать элементы видеосцен, использовать функции микширования звука и маршрутизации видео. Устройство оснащено универсальными AV-подключениями, обеспечивающими все необходимые вводы и выводы для управления. Благодаря полной поддержке потоковой передачи 4K HDMI и USB, вы всегда сможете стримить видео высочайшего качества.

Плавный и эффективный рабочий процесс

С помощью двойных сенсорных экранов, интеллектуального дизайна панели и профессиональных функций, Roland VR-400UHD позволяет достичь безупречных гибридных презентаций с высокими стандартами производства.

Простое и удобное использование

Два сенсорных экрана диагональю 7 дюймов обеспечивают простое отслеживание видеоконтента и выполнение операций с помощью быстрых касаний. В режиме PGM/PST по умолчанию вы можете отслеживать и выбирать до восьми видеосцен на правом экране и получать доступ к различным функциям переключения видео и аудио на левом экране. Переключение в режим Dual позволяет отображать видео на обоих экранах, что идеально подходит для событий, где вам нужно управлять несколькими экранами презентации одновременно.

Тактильное управление

Панель Roland VR-400UHD также включает большой выбор тактильных элементов управления, которые дополняют сенсорный рабочий процесс. Правая часть панели заполнена видеоэлементами управления, включая кнопки для сцен/банков и элементы управления для переходов, ключевых эффектов, размеров и многого другого. Основные аудиофункции легко управляются на левой стороне с помощью привычных регуляторов и ручек.

Презентации и прямые трансляции в 4K

Пульт поддерживает 4K/60fps - стандарт для высококачественного видео, позволяя подключать 4K камеры и выводить видео на 4K дисплеи и рекордеры. Поддерживаются форматы HDR и SDR с автоматической конвертацией в в 4K. И с поддержкой USB-C веб-камеры* и встроенной поддержкой USB 3.2 Gen 2, вы можете одновременно транслировать прямые эфиры на популярные платформы на вашем компьютере. *Поддерживает только SDR видео до 4K/30p.

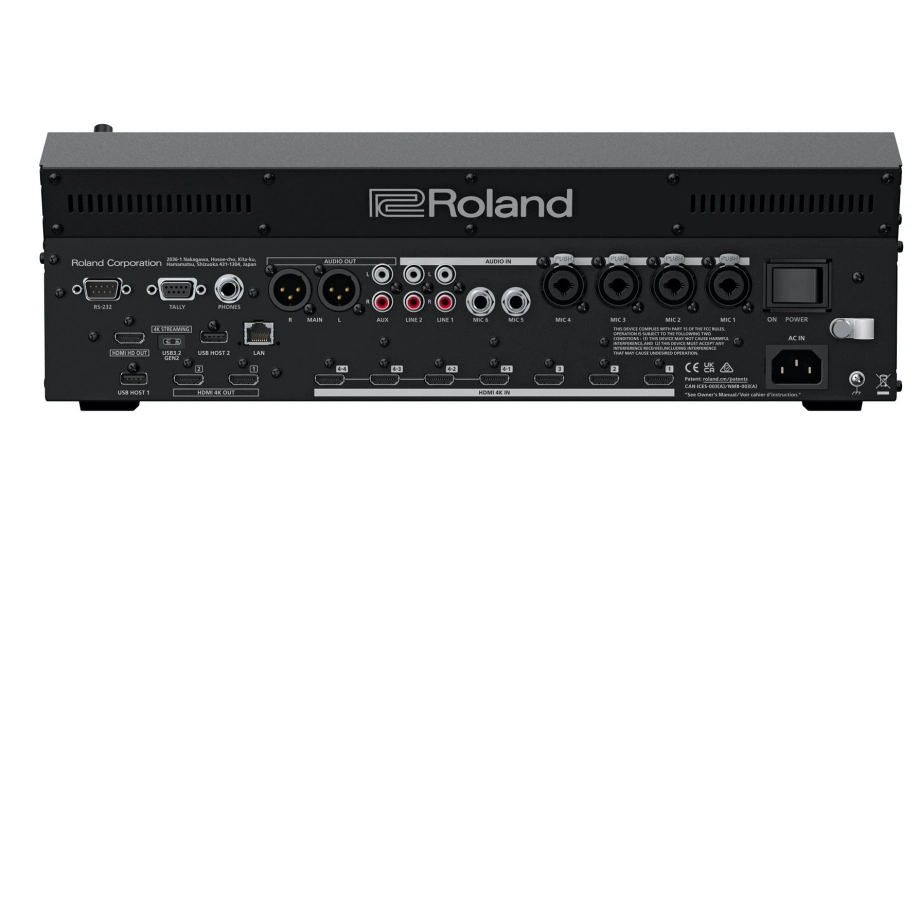

Мощное аудио-видео подключение

С обширной задней панелью Roland VR-400UHD предлагает все необходимые аудио-видео входы/выходы для работы в различных ситуациях без использования внешних микшеров, коммутаторов и другого оборудования.

Компактный и удобный

Легко помещается в сумку для переноски, а его компактные размеры позволяют установить его даже в самых ограниченных местах. Он также подходит для стандартных 19-дюймовых стоек, готовых к установке на выдвижной поддон или непосредственно на рельсы стойки.

Семь HDMI входов с поддержкой 4K

Roland VR-400UHD оснащен семью HDMI входами с разрешением до 4K/60p, и вы можете использовать до четырех входов одновременно для создания видеокомпозиций. Входы с номерами 1-3 всегда доступны, в то время как камеры и другие устройства, подключенные к дополнительным четырем входам, могут быть выбраны по одному по мере необходимости. Все входы имеют встроенные скалеры, позволяющие свободно смешивать устройства 4K/HD, HDR/SDR и форматы Rec.2020/Rec.709 без необходимости в конвертации формата.

Простое переключение сцен

Мощная и интуитивная функция сцен позволяет создавать сложные видеокомпозиции и вызывать их с помощью сенсорной панели или специальных кнопок Roland VR-400UHD. Каждая сцена может включать один фоновый слой и два слоя с изображением в изображении и ключевые слои. Макет, размеры и обрезка могут быть отредактированы во время просмотра входного видео.

Два режима сенсорного экрана

В режиме PGM/PST вы можете переключаться между сценами, используя эффекты перехода, такие как разрезы, сплавы и перетирания, чтобы создавать эффектный вид. Восемь банков обеспечивают в общей сложности 64 сцены, с восемью сценами, отображаемыми одновременно на правом сенсорном дисплее. Переключение в режим Dual позволяет отображать PGM1 на правом экране и PGM2 на левом и назначать их на выходы HDMI и USB.* Это идеально подходит для работы с отдельными светодиодными панелями на левой и правой сторонах сцены, позволяя вам контролировать и управлять обоими одновременно. *В режиме Dual доступны только эффекты перехода типа "freeze cut".

Импорт и отображение статичных изображений

Повысьте качество мероприятий с помощью статичных изображений форматов JPEG, BMP и PNG, импортированных через USB флеш-накопитель. Внутренняя память Roland VR-400UHD может хранить до восьми изображений, готовых к отображению при переходе между докладчиками, отображении графики во время перерывов и прозрачных PNG для заголовков и нижних третей.

Один объектив, разные ракурсы

Если ваше производство требует широкого плана сцены, среднего плана для панели выступающих, и крупных планов каждого докладчика, микшер справится с этим благодаря встроенной функции "Region of Interest" (ROI). Это позволяет использовать одну 4K камеру и использовать функции разделения и масштабирования входа, чтобы выделить уникальные кадры, которые можно назначить сценам для мгновенного переключения.

Гибкие выходы HDMI

Roland VR-400UHD оснащен двумя выходами HDMI 4K с возможностью масштабирования до FHD, и вы можете независимо назначать PGM или PST каждому из них. Также имеется отдельный выход HDMI HD, который выводит то же изображение, что и сенсорный экран PGM/PST, с фиксированным разрешением 720p. Этот выход идеально подходит для создания предварительных просмотров операций в крупномасштабных установках.

4K трансляция через USB-C

Высокопроизводительный USB-C выход готов к любым потребностям прямых трансляций, с поддержкой USB 3.2 Gen 2 для потоковой передачи с разрешением до 4K/30fps.* Roland VR-400UHD распознается на вашем компьютере как стандартная веб-камера, просто выберите его в качестве источника видео и аудио в вашей предпочтительной платформе и начните трансляцию. USB-выход обладает специальной функцией добавления логотипа, позволяющей встраивать пользовательские символы в видео во время трансляций. *Для 4K трансляции необходим кабель USB 3.2 Gen 2 (10 Gbps), компьютер с поддержкой USB 3.2 Gen 2 и пропускной способность сети, поддерживающая передачу данных 4K. При использовании кабеля USB 3.0 или 3.2 Gen 1 максимальный формат вывода составляет 1080p/60fps.

Характеристики:

ВИДЕО

• Обработка видео
• 4:2:2 (Y/Pb/Pr), 10 бит
• Количество видеоканалов: 4 канала
• Форматы видеовхода HDMI 4K IN:
  • 2160p/60 Гц, 59.94 Гц, 50 Гц, 30 Гц, 29.97 Гц, 25 Гц, 24 Гц, 23.98 Гц
  • 1080p/60 Гц, 59.94 Гц, 50 Гц, 30 Гц, 29.97 Гц
  • 1080i/59.94 Гц, 50 Гц
  • 720p/60 Гц, 59.94 Гц, 50 Гц
  • * Поддержка HDCP 1.4, 2.2
  • * Соответствие стандарту CEA-861-F
  • * Цветовая гамма: Rec.709, Rec.2020
  • * Динамический диапазон: SDR, HDR PQ (HDR10), HDR HLG
• Форматы видеовыхода HDMI 4K OUT:
  • 2160p/60 Гц, 59.94 Гц, 50 Гц, 30 Гц, 29.97 Гц, 25 Гц, 24 Гц, 23.98 Гц
  • 1080p/60 Гц, 59.94 Гц, 50 Гц, 30 Гц, 29.97 Гц
  • * Поддержка HDCP 1.4, 2.2
  • * Соответствие стандарту CEA-861-F
  • * Цветовая гамма: Rec.709, Rec.2020
  • * Динамический диапазон: SDR, HDR PQ (HDR10), HDR HLG
• Формат видеовыхода HDMI HD OUT:
  • 1280 x 720/60 Гц
  • * Поддержка HDCP 1.4
  • * Соответствие стандарту CEA-861-F
  • * Цветовая гамма: Rec.709
  • * Динамический диапазон: SDR
• 4K трансляция:
  • 960 x 540, 1280 x 720, 1920 x 1080, 2560 x 1440, 3840 x 2160
  • * Частота кадров (--2560 x 1440): 25 Гц, 29.97 Гц, 30 Гц, 50 Гц, 59.94 Гц, 60 Гц.
  • * Частота кадров (3840 x 2160): 25 Гц, 29.97 Гц, 30 Гц.
  • * Цветовая гамма: Rec.709
  • * Динамический диапазон: SDR
  • * Соответствие стандарту USB Video Class
• Статичное изображение:
  • Bitmap File (.bmp) Максимум 3840 x 2160 пикселей, 24-битный цвет, без сжатия.
  • JPEG File (.jpg,.jpeg) Максимум 3840 x 2160 пикселей, 24-битный цвет
  • PNG File (.png) Максимум 3840 x 2160 пикселей, 24-битный цвет
  • * Внутренняя память может хранить до 8 файлов.
  • * Поддержка прозрачного канала PNG
• Видеоэффекты:
  • Переходы: Cut, Mix, Wipe (11 шаблонов)
  • Композиция: Фоновый слой, Слой 1 (PinP + Key)(*1), Слой 2 (PinP + Key) (*1), DSK (*2), Логотип (*3)
  • Другое: Мульти-вид, Затухление вывода, Заморозка вывода, Захват вывода, Воспроизведение статичных изображений, Тестовый вывод
  • *1 Хроминансный ключ, Люминансный ключ
  • *2 Хроминансный ключ, Люминансный ключ, Альфа-канал статичного изображения
  • *3 Хроминансный ключ, Люминансный ключ, Альфа-канал статичного изображения, Только для 4K трансляции. Максимальный размер 1920 x 1080.

АУДИО

• Обработка аудио
• Частота дискретизации: 24 бит, 48 кГц
• Количество аудиоканалов: 14 каналов
• Форматы аудиовхода HDMI 4K IN:
  • Linear PCM, 24 бит, 48 кГц, 2 канала
• Форматы аудиовыхода HDMI 4K OUT:
  • Linear PCM, 24 бит, 48 кГц, 2 канала
• Форматы аудио в трансляции 4K (вход и выход):
  • Linear PCM, 16 бит, 48 кГц, 2 канала
• Эффекты аудио:
  • Эффекты канала: Автоматическая регулировка уровня, Фильтр низких частот, Анти-фидбек, Шумоподавитель, Де-эссер, Компрессор, 4-полосный эквалайзер, Задержка, Автоматическое смешивание
  • Эффекты мастера: Реверберация, Компрессор/лимитер, Автоматическая регулировка уровня громкости, 15-полосный графический эквалайзер, Задержка
  • Другое: Затухание вывода, Тестовый сигнал

ОБЩЕЕ

• Внешний носитель данных: USB флеш-накопитель (доступно в коммерческой продаже)
• Другие функции:
  • Память сцены (64 типа)
  • Функция блокировки панели
  • Эмулятор EDID
  • Язык меню (английский, японский)

РАЗЪЕМЫ

• Разъемы видеовхода:
  • HDMI 4K IN 1--3, 4-1--4-4: HDMI тип A (HDMI 2.0) x 7
  • * Поддержка HDCP 1.4, 2.2
  • * Поддержка нескольких форматов
• Разъемы видеовыхода:
  • HDMI 4K OUT 1--2: HDMI тип A (HDMI 2.0) x 2
  • * Поддержка HDCP 1.4, 2.2
  • * Поддержка нескольких форматов
• Разъем HDMI HD OUT: HDMI тип A (HDMI 1.4) x 1
  • * Поддержка HDCP 1.4
• Разъемы для 4K трансляции: USB Type-C (R) (USB 3.2 GEN 2 10 Gbps)
• Разъемы для аудиовхода:
  • Аналоговые:
    • AUDIO MIC IN 1--4: Combo тип (XLR, 1/4-дюймовый TRS разъем) сбалансированный, фантомное питание (DC 48 V, 10 мА макс.)
    • AUDIO MIC IN 5--6: 1/4-дюймовый TRS разъем, сбалансированный
    • AUDIO LINE IN 1--2: RCA разъем типа
  • Цифровой:
    • 4K трансляция: USB Type-C (R)
    • HDMI 4K IN 1--3, 4-1--4-4: HDMI тип A (HDMI 2.0) x 7
• Разъемы для аудиовыхода:
  • Аналоговые:
    • AUDIO OUT MAIN (L, R): XLR типа
    • AUDIO OUT AUX (L, R): RCA разъем типа
    • PHONES: Стерео 1/4-дюймовый разъем типа
  • Цифровой:
    • 4K трансляция: USB Type-C (R)
    • HDMI 4K OUT 1--2: HDMI тип A (HDMI 2.0) x 2
    • HDMI HD OUT: HDMI тип A (HDMI 1.4) x 1
• Другие разъемы:
  • USB HOST1--2: USB типа A
  • RS-232: 9-контактный D-Sub тип (мужской)
  • LAN: RJ45 тип, 100BASE-TX
  • TALLY: 9-контактный D-Sub тип (женский)

ХАРАКТЕРИСТИКИ АУДИОВХОДА/ВЫХОДА

ДРУГОЕ

АКСЕССУАРЫ

• Номинальный уровень входного сигнала:
  • AUDIO MIC IN 1--6: -64--+4 dBu (Максимальный уровень входа: +24 dBu)
  • AUDIO LINE IN 1--2: -10 dBu (Максимальный уровень входа: +10 dBu)
• Входное сопротивление:
  • AUDIO MIC IN 1--6: 16 кОм (фантомное питание ОТКЛ), 8 кОм (фантомное питание ВКЛ)
  • AUDIO LINE IN 1--2: 2.7 кОм
• Номинальный уровень выходного сигнала:
  • AUDIO OUT MAIN (L, R): +4 dBu (Максимальный уровень выхода: +24 dBu)
  • AUDIO OUT AUX (L, R): -10 dBu (Максимальный уровень выхода: +10 dBu)
  • PHONES: 90 мВт + 90 мВт (нагрузка 32 Ом)
• Выходное сопротивление:
  • AUDIO OUT MAIN (L, R): 600 Ом
  • AUDIO OUT AUX (L, R): 1 кОм
  • PHONES: 10 Ом
• Уровень остаточного шума (IHF-A, типичное значение):
  • -87 dBu (Все фейдеры: Мин)
  • -85 dBu (Фейдер [MAIN]: Unity, Фейдеры каналов: Unity только на одном канале INPUT1, Усиление предусилителя: Мин)
  • -57 dBu (Фейдер [MAIN]: Unity, Фейдеры каналов: Unity только на одном канале INPUT1, Усиление предусилителя: Макс)
  • * Вход 150 Ом завершен
  • * Разъем вывода: Разъемы AUDIO OUT MAIN (L, R)
• Уровень остаточного шума (IHF-A, типичное значение):
  • -100 dBu (Все фейдеры: Мин)
  • -99 dBu (Фейдер [MAIN]: Unity, Фейдеры каналов: Unity только на одном канале INPUT1, Усиление предусилителя: Мин)
  • -80 dBu (Фейдер [MAIN]: Unity, Фейдеры каналов: Unity только на одном канале INPUT1, Усиление предусилителя: Макс)
  • * Вход 150 Ом завершен
  • * Разъем вывода: Разъемы AUDIO OUT AUX (L, R)
  • Дисплей:
    • 7-дюймовый графический цветной ЖК-экран 800 x 480 точек (сенсорный)
  • Встроенный динамик:
    • Моно, 1 Вт
  • Питание:
    • AC 115 В, AC 117 В, AC 220 В, AC 230 В, AC 240 В (50/60 Гц)
  • Потребляемая мощность:
    • 115 Вт
  • Рабочая температура:
    • +5 до +40 градусов Цельсия
  • Размеры:
    • 436 (Ш) x 279 (Г) x 137 (В) мм
  • Вес (без аксессуаров):
    • 6.8 кг
  • Руководство по запуску
  • Сетевой шнур
