Беспроводной микрофон SHURE BLX14E-M17

Описание SHURE BLX14E-M17

Shure BLX14E-M17 — беспроводной комплект для гитаристов и басистов, где инструмент подключается к усилителю или пульту без кабеля. В составе приёмник BLX4 и поясной передатчик BLX1, а рабочий диапазон этой версии — M17, 662–686 МГц. Для тех, кому нужна более высокая частотная полоса, чем у вариантов H8E, K3E и K14, это отдельная модификация серии BLX.

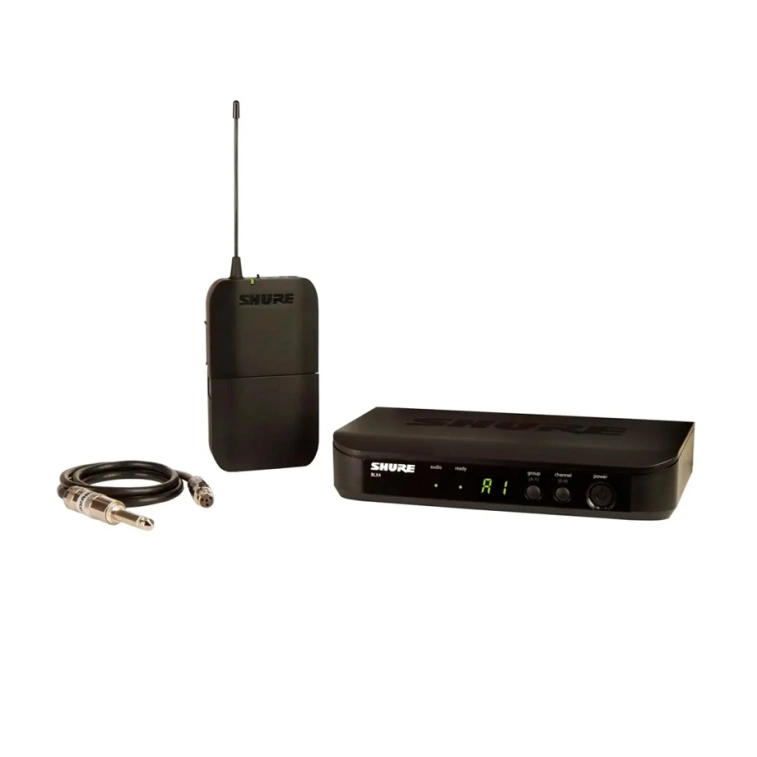

Что входит в комплект

Система состоит из двух блоков. Передатчик BLX1 носят на ремне гитары или на поясе, приёмник BLX4 ставят рядом с комбоусилителем или микшером. Инструмент соединяется с передатчиком кабелем с разъёмом TA4F; на страницах Shure для этого упомянут, например, кабель WA302.

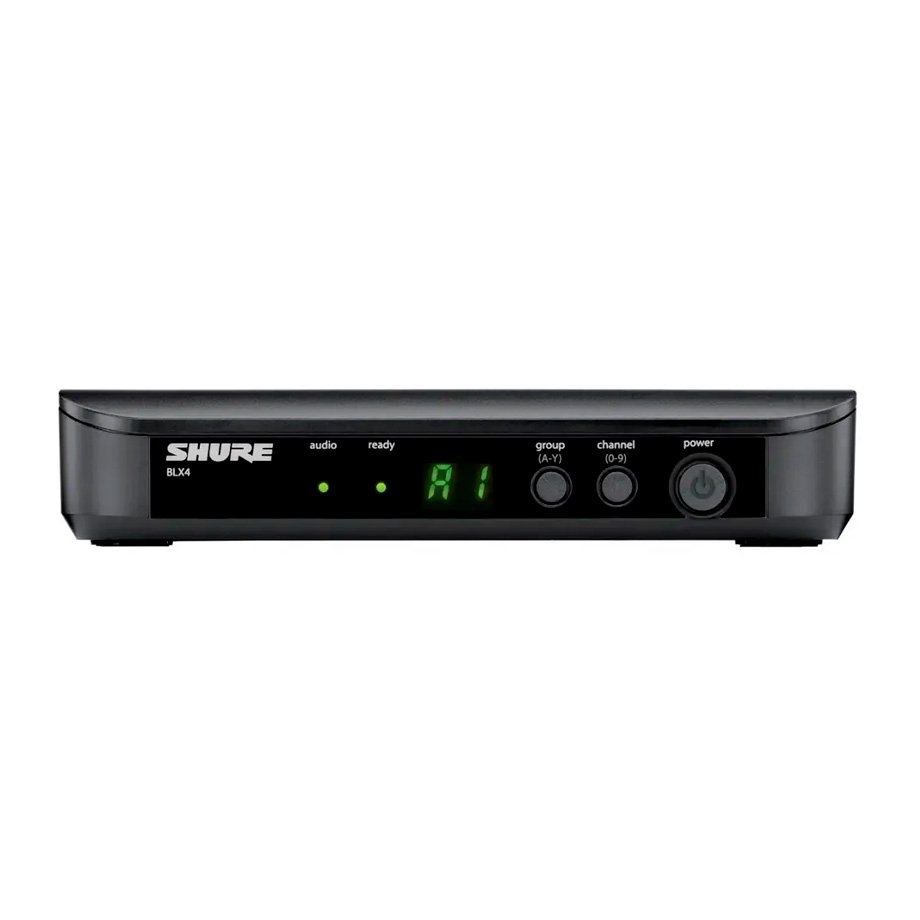

Приёмник BLX4: два выхода

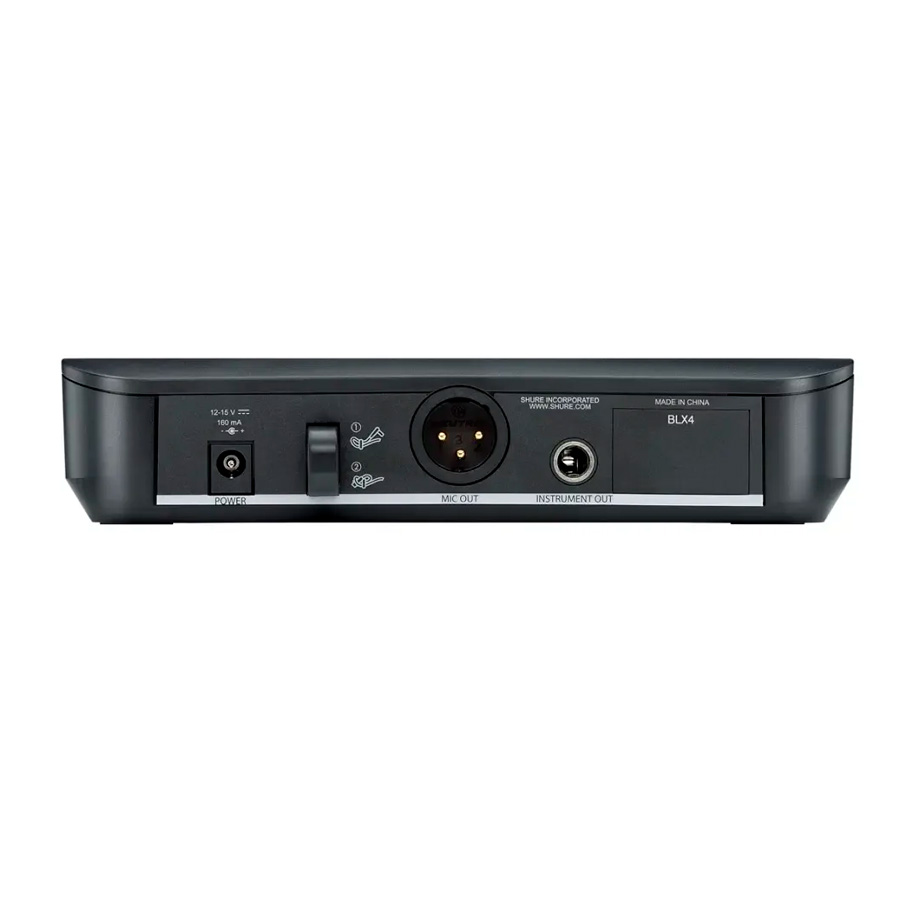

У приёмника есть XLR-выход для пульта и выход 6,35 мм для гитарного усилителя, поэтому подключение не требует переходников. Антенны спрятаны внутри корпуса, так что их невозможно сломать при транспортировке. Корпус имеет размеры 40 × 188 × 103 мм и весит 241 г.

Передатчик BLX1: усиление под инструмент

Для подгонки уровня сигнала в BLX1 есть регулировка усиления в пределах 26 дБ. Входной импеданс составляет 1 МОм, вход — 4-контактный TA4. Устройство компактное: 110 × 64 × 21 мм, а его масса без элементов питания — 75 г.

Автоматический выбор канала

Функция group scan ищет на приёмнике свободный канал в диапазоне, и дальше нужно лишь выставить такое же значение на передатчике. Если позволяет радиообстановка, одновременно могут работать до 12 систем.

Диапазон M17 и местные правила

Модификация M17 работает в полосе 662–686 МГц, мощность передатчика — 10 мВт. Использование частот регулируется законодательством отдельных стран, а ответственность за соблюдение требований несёт пользователь, поэтому перед покупкой и применением стоит выяснить, разрешена ли эта полоса в регионе эксплуатации.

Питание и покрытие

Передатчик питается от двух элементов AA. Щелочные батареи дают до 14 часов непрерывной работы. Дальность достигает 91 м при прямой видимости, но стены, люди и металлические конструкции могут её уменьшать.

Параметры сигнала

Типичное значение коэффициента гармонических искажений — 0,5%, динамический диапазон — 100 дБ с A-взвешиванием.

Итоги

Shure BLX14E-M17 — решение для тех, кто хочет убрать гитарный кабель без усложнения настройки: комплект BLX4 и BLX1, два выхода приёмника, до 14 часов от батарей и до 91 м дальности. Главное отличие этой версии — полоса 662–686 МГц.

Характеристики Shure BLX14E-M17

• Тип: аналоговая беспроводная система для гитары и бас-гитары
• Серия: Shure BLX
• Код производителя: BLX14E-M17
• Радиочастотный диапазон: M17, 662–686 МГц
• Количество каналов: 1
• Приёмник: BLX4
• Передатчик: BLX1, поясной
• Мощность передатчика: 10 мВт (typical)
• Дальность: до 91 м (300 футов), прямая видимость
• Одновременная работа систем: до 12 (зависит от диапазона и радиообстановки)
• THD: 0,5% (typical)
• Динамический диапазон: 100 дБ (A-weighted, typical)
• Батареи передатчика: 2 x AA (LR6), 1,5 В, щелочные
• Длительность работы от батарей: до 14 часов
• Усиление BLX1: 26 дБ
• Входной импеданс BLX1: 1 МОм
• Вход BLX1: 4-контактный TA4
• Выходы BLX4: XLR : 6,35 мм
• Уровень выхода BLX4: XLR — -27 dBV : 6,35 мм — -13 dBV (нагрузка 100 кОм)
• Импеданс выхода BLX4: XLR — 200 Ом : 6,35 мм — 50 Ом
• BLX4, габариты (В x Ш x Г): 40 x 188 x 103 мм, масса 241 г
• BLX1, габариты (В x Ш x Г): 110 x 64 x 21 мм, масса 75 г (без батарей)
• Комплектация: BLX4 : BLX1
