Беспроводной микрофон SHURE BLX14RE-S8

Описание SHURE BLX14RE-S8

Гитарная rack-радиосистема SHURE BLX14RE-S8 сочетает беспроводную свободу для исполнителя с форматом, удобным для организованного сценического сетапа. Приемник BLX4R, поясной передатчик BLX1 и инструментальный кабель WA302 образуют готовый тракт для электрогитары или бас-гитары, а частотная версия S8 работает в диапазоне 823–832 МГц.

Беспроводной тракт от инструмента до rack

Инструмент подключается к компактному BLX1 через комплектный кабель WA302, после чего сигнал передается на rack-приемник BLX4R. Такой формат убирает длинный кабель между музыкантом и основным сценическим оборудованием и позволяет свободнее перемещаться в пределах рабочей зоны системы.

Входной импеданс BLX1 составляет 1 МОм, а регулировка Gain в диапазоне 26 дБ позволяет настроить уровень входного сигнала в соответствии с подключенным инструментом.

S8: рабочий диапазон 823–832 МГц

Именно эта версия системы использует частотный диапазон S8 от 823 до 832 МГц. Типичная RF-мощность передатчика составляет 10 мВт. Перед использованием радиосистемы необходимо проверять действующие требования к беспроводным частотам в стране эксплуатации.

Для S8 официальный frequency guide Shure указывает до 7 совместимых каналов. Это важное отличие данной частотной модификации от некоторых других версий BLX, поэтому при построении многоканальной системы следует ориентироваться именно на параметры S8.

Контроль RF непосредственно на BLX4R

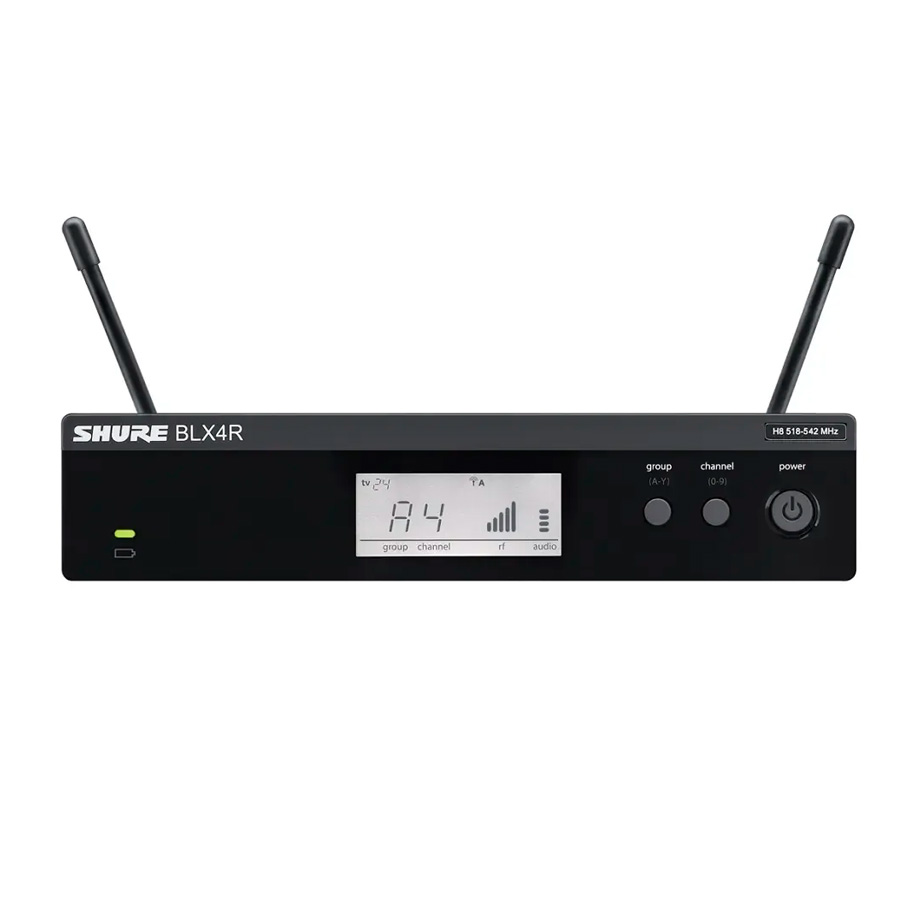

BLX4R оснащен LCD-дисплеем с подробным отображением состояния RF и аудиосигнала. Это облегчает проверку системы перед выходом на сцену и позволяет контролировать основные параметры приема без использования компьютера.

Двухцветный индикатор аудиоуровня отображает нормальный сигнал зеленым цветом и предупреждает красным о чрезмерном уровне и возможной перегрузке.

One-Touch QuickScan

Функция One-Touch QuickScan помогает быстро найти подходящую свободную частоту при появлении радиопомех. Групповое и канальное сканирование сокращает время подготовки системы, что особенно удобно во время саундчека или смены концертной площадки.

Съемные антенны для rack-конфигурации

В отличие от компактных настольных конфигураций BLX, приемник BLX4R оснащен двумя съемными антеннами с BNC-подключением. Комплектные BNC-адаптеры и кабели позволяют организовать размещение антенн при монтаже приемника в стойку.

Rack-комплект также включает монтажные кронштейны и необходимый крепеж, поэтому приемник можно интегрировать в профессиональный сценический или гастрольный кейс вместе с другими компонентами системы.

До 91 метра при прямой видимости

В официальных технических характеристиках BLX4R указана рабочая дистанция до 91 м при прямой видимости. Фактический радиус зависит от RF-помех, отражения сигнала, физических конструкций и особенностей конкретной площадки.

До 14 часов от двух батарей AA

Поясной передатчик BLX1 работает от двух батарей AA и обеспечивает до 14 часов автономной работы. Такой ресурс рассчитан на продолжительные репетиции, концертные программы и работу в течение нескольких сетов без постоянной замены элементов питания.

Два варианта аудиовыхода

На BLX4R предусмотрены балансный XLR-выход и небалансный выход 6,3 мм. XLR можно использовать для подключения к микшерному оборудованию, а выход 6,3 мм — для соответствующего инструментального или сценического тракта.

Приемник также имеет регулируемый выходной уровень, что упрощает согласование сигнала со следующим оборудованием в цепи.

Монтаж в профессиональную стойку

BLX4R выполнен в rack-mount формате и комплектуется необходимыми элементами для установки. Корпус приемника сочетает формованный ABS и сталь, имеет размеры 42 × 198 × 163 мм и массу 998 г без антенн.

Итоги

SHURE BLX14RE-S8 ориентирована на гитаристов и бас-гитаристов, которым требуется беспроводное решение с полноценным rack-приемником и частотным диапазоном S8. До 7 совместимых каналов, QuickScan, съемные BNC-антенны, подробная RF-индикация и комплектный WA302 делают систему удобной для организованного сценического и гастрольного сетапа.

Характеристики SHURE BLX14RE-S8

• Тип: аналоговая беспроводная инструментальная система
• Серия: Shure BLX-R
• Назначение: электрогитара, бас-гитара и другие совместимые инструменты
• Радиодиапазон: S8
• Рабочие частоты: 823–832 МГц
• RF-мощность передатчика: 10 мВт, типичная
• Количество совместимых каналов S8: до 7
• Максимальная рабочая дальность: до 91 м, прямая видимость
• Системный аудиодиапазон: 50 Гц – 15 кГц
• Динамический диапазон системы: 100 дБ, A-weighted, типичный
• THD системы: 0,5%, типичный
• Приемник: Shure BLX4R
• Форм-фактор приемника: rack-mount
• Дисплей: LCD
• RF и аудиометрия: да
• Индикатор аудиосигнала: двухцветный LED
• Настройка частоты: One-Touch QuickScan, Group Scan, Channel Scan
• Антенны: 2 съемные четвертьволновые, BNC
• Аудиовыходы: XLR, 6,3 мм
• Выходной импеданс XLR: 200 Ом
• Выходной импеданс 6,3 мм: 50 Ом
• Регулировка выходного уровня: да
• Питание BLX4R: 12–15 В DC, 260 мА, внешний блок питания
• Габариты BLX4R: 42 × 198 × 163 мм
• Масса BLX4R: 998 г без антенн
• Материал корпуса BLX4R: формованный ABS, сталь
• Передатчик: Shure BLX1 Bodypack
• Вход BLX1: TA4
• Входной импеданс BLX1: 1 МОм
• Регулировка Gain BLX1: 26 дБ
• Питание BLX1: 2 × AA
• Автономность BLX1: до 14 часов
• Габариты BLX1: 110 × 64 × 21 мм
• Масса BLX1: 75 г без батарей
• Инструментальный кабель: Shure WA302
• Комплектация: приемник Shure BLX4R, поясной передатчик Shure BLX1, инструментальный кабель WA302, rack-mount bracket 53A8611, long rack-mount bracket 53A8612, link bracket 53B8443, hardware kit 90AZ8100, swivel adapter 90F4046, thread adapter 31B1856, 2 антенны BNC 1/4 Wave 95A8699, 2 BNC bulkhead adapters 95A8994, виниловый чехол на молнии 95B2313, 2 BNC-кабеля 56 см 95K2035, блок питания
