Система цифровой записи 24 бит, 192 кГц, 32 канала. Зв. PCI-плата с 2-U рэковым интерфейсом, до 32 аналоговых вх/вых, 8 цифровых вх/вых AES/EBU, 8 ADAT вх/вых, 16 MIDI вх/вых, синхронизация по MIDI, встр. 64-кан. микшер.

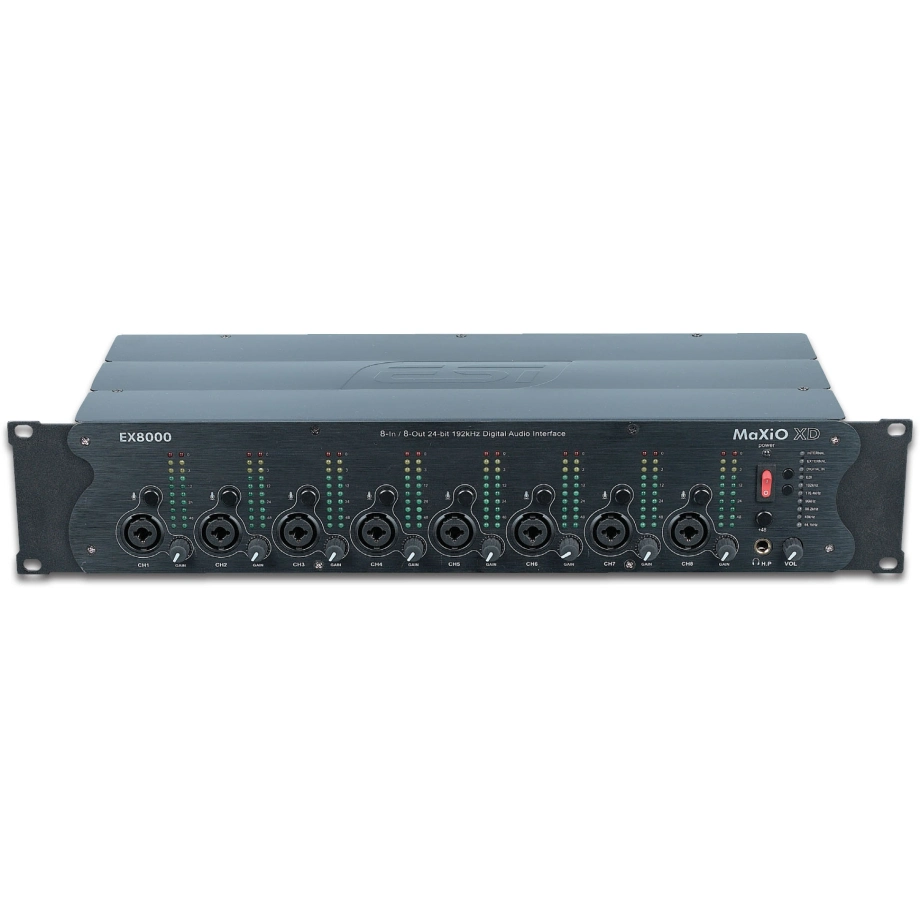

Базовая система MaXiO XD состоит из рэкового модуля EX8000 размером 2U и PCI-интерфейса. Лицевая панель EX8000 оснащена 8 симметричными микрофонными предусилителями, комбинированными разъемами XLR/TRS с фантомным питанием +48 В и 10-сегментными светодиодными индикаторами на каждом канале. Модуль EX8000 предусматривает цифровые входы/выходы AES/EBU и S/PDIF, а также прямой мониторинг через выход для наушников.
Плата PCI-интерфейса оснащена четырьмя разъемами E.D.I (ESI Digital Interface), каждый из которых обеспечивает поддержку одного модуля EX8000. Таким образом, при подключении системы из четырех модулей возможна одновременная обработка 32 каналов по входу и выходу.
Система MaXiO XD совместима с платформами Windows XP и Windows 2000 с использованием драйвера ESI EWDM.
Технические характеристики MaXiO XD :

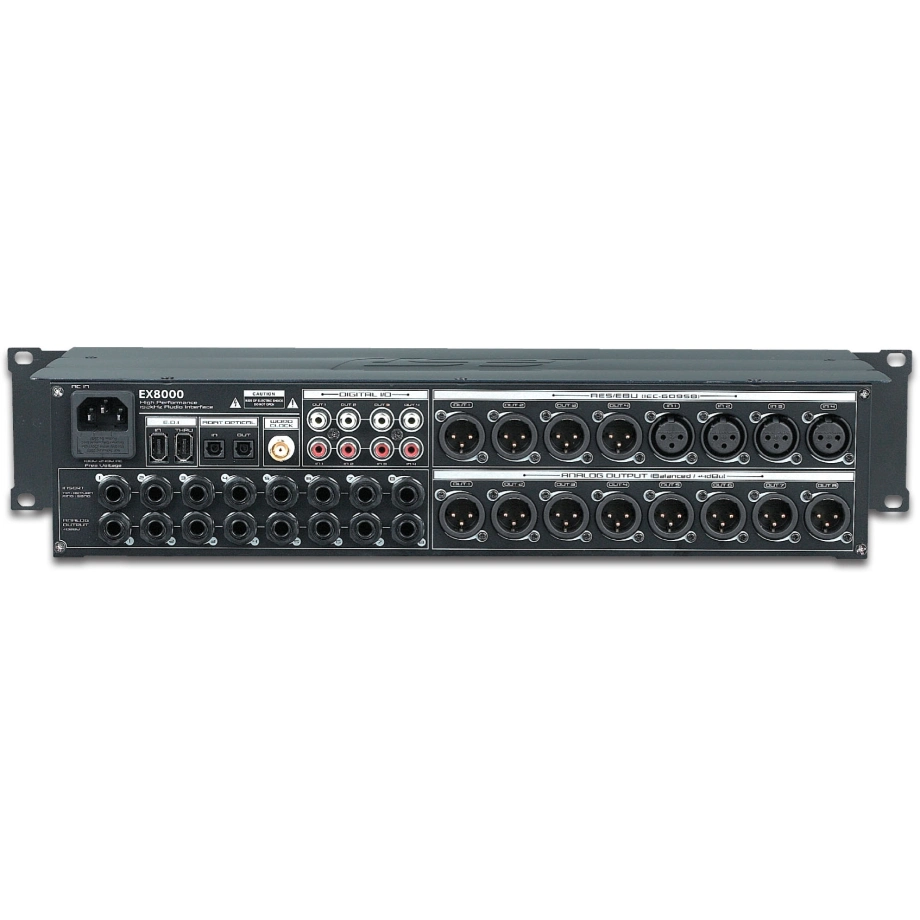

Рэковый модульEX8000
- АЦП 24 бит / 192 кГц с динамическим диапазоном 123 дБ (a)
- ЦАП 24 бит / 192 кГц с динамическим диапазоном 120 дБ (a)
- 8 симметричных аналоговых входов с комбинированными разъемами (XLR / TRS), высокотехнологичными микрофонными предусилителями ESI \\'XD-PRE\\' с ультранизкими шумовыми характеристиками (-135.5 dBu) и фантомным питанием +48 В
- переключатель микрофон/линия и регулятор чувствительности для каждого аналогового входа
- 8 разрывов с разъемами 1/4" (для каждого аналогового входа)
- 8 симметричных аналоговых выходов с разъемами XLR (+4 dBu)
- 8 симметричных/несимметричных аналоговых выходов с разъемами TRS (-10 dBV)
Предусилитель выхода для наушников с регулятором громкости
- 8 каналов цифровых входов/выходов AES/EBU (разъемы XLR) и коаксиального S/PDIF (разъемы RCA) с поддержкой до 24 бит / 192 кГц
- 8 каналов цифровых оптических входов/выходов ADAT с поддержкой технологии S/MUX
- 10-сегментные светодиодные индикаторы уровня на лицевой панели для каждого входного и выходного каналов
- Частоты дискретизации: 44.1, 48, 88.2, 96, 176.4 и 192 кГц
- Вход Word clock: Fs / 256*Fs (разъем BNC)

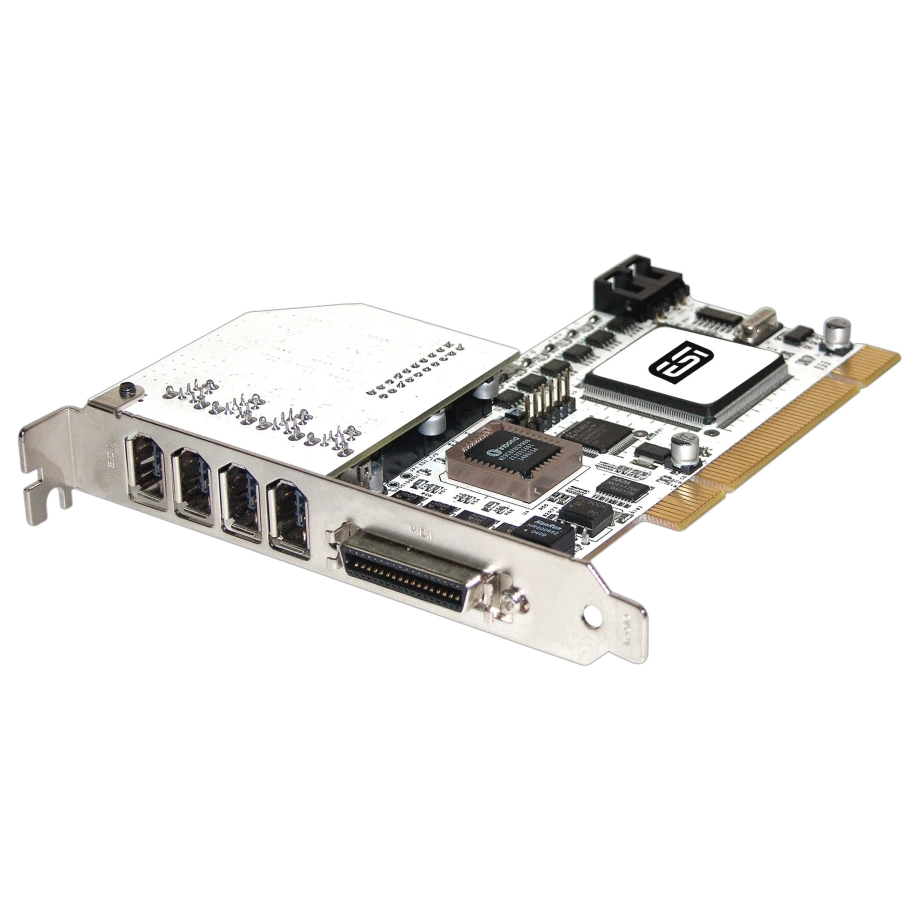

Плата PCI HOST
- 32-битный PCI-интерфейс с поддержкой функции PCI Bus-Mastering
- PCI-совместимый слот (для +3.3 V и/или +5 V)
- Звуковой интерфейс 24 бит / 192 кГц
- 32 входных и 32 выходных работающих одновременно канала
- Полнодуплексная запись/воспроизведение
- 4 разъема E.D.I и 1 разъем M.D.I
- Цифровые коаксиальные входы/выходы с поддержкой до 24 бит / 192 кГц
- Вход/выход Word Clock: Fs / 256*Fs, разъем BNC
- Вход/выход MIDI (16 каналов)
- Поддержка драйвера EWDM: MME/WDM, DirectSound, ASIO 2.0
- Совместимость с Windows XP/2000 и МАС
Интерфейс MAXIO CARDBUS
- Полный дуплекс - одновременная запись/воспроизведение
- 32 канальный вход/32 канальный выход 24 бит 192 кГц вход/выход потока аудио (связь с 4 портами EDI Audio)
- Мониторинг входа аппаратного обеспечения
- Встроенный цифровой 64 канальный микшер и назначение на его порт 192 кГц коаксиального цифрового входа/выхода
- Вход/Выход синхронизации по словам (Word Clock): Fs/256*Fs, BNS соединитель-1 дюймовый вход/выход, 16 канальный MIDI интерфейс
Интерфейс MAXIO PCI
- Интерфейс 32 бит PCI: поддержка PCI Bus-Mastering
- Полный дуплекс - одновременная запись/воспроизведение
- 32 канальный вход/32 канальный выход,24 бит 192 кГц вход/выход потока аудио (связь с 4 портами EDI Audio)
- Мониторинг входа аппаратного обеспечения
- Встроенный цифровой 64 канальный микшер и назначение канала на порт 192 кГц SPDI/F коаксиального цифрового входа/выхода
- Вход/Выход синхронизации по словам (Word Clock): Fs/256*Fs, BNS соединитель1 вход/1 выход, 16 канальный MIDI интерфей
- Поддержка нескольких карт (до 4 карт) в одной компьютерной системе
