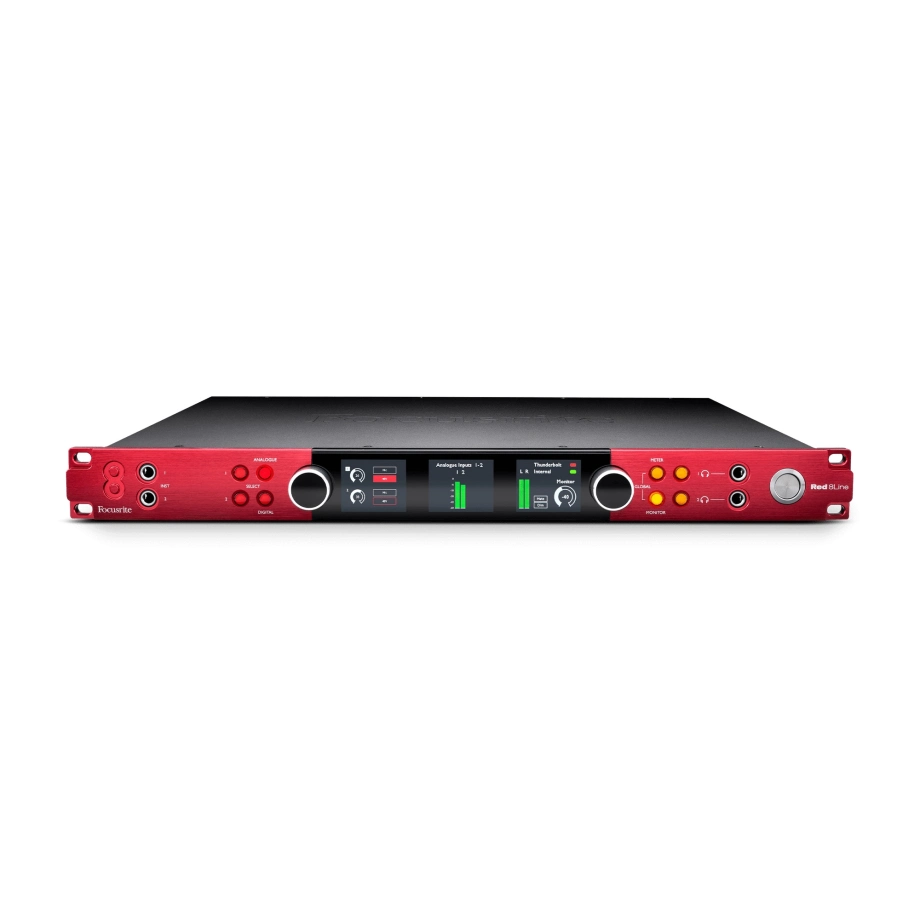

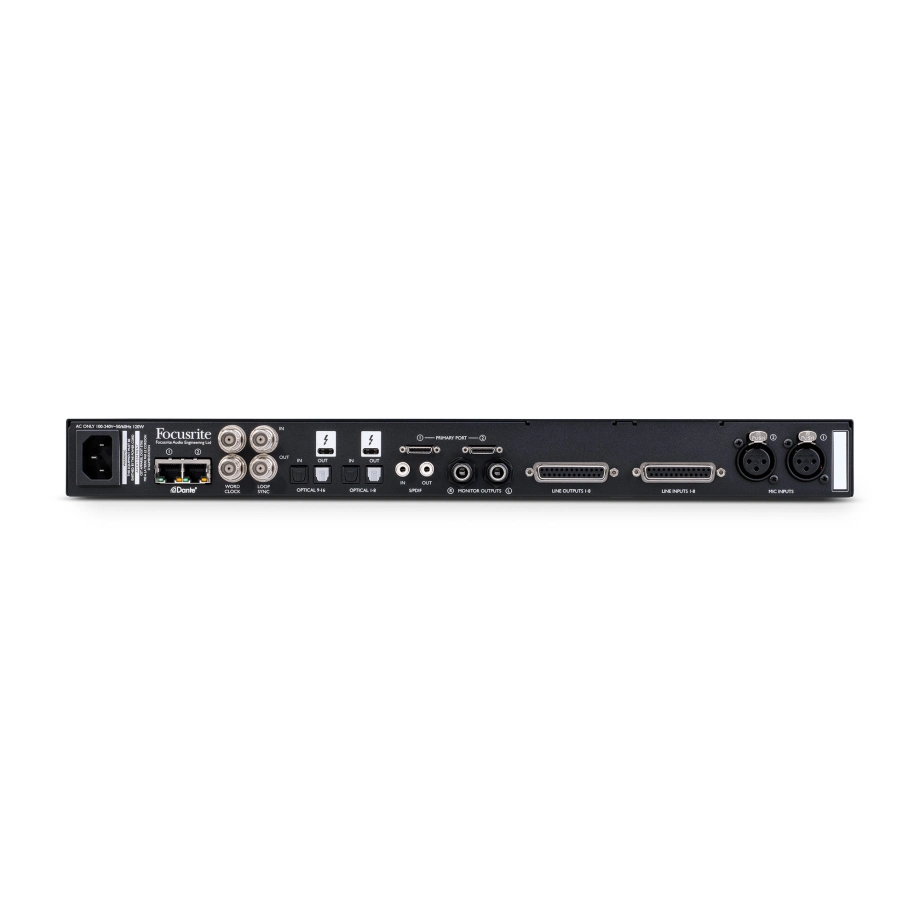

Звуковая карта Focusrite Red 8Line

Описание звуковой карты Focusrite Red 8Line

Звуковая карта Focusrite Red 8Line - это аудиоинтерфейс высшего качества, предоставляющий вам возможность создавать профессиональную музыку и аудиозаписи без каких-либо компромиссов в качестве звука. С 58 входами и 64 выходами, включая два микрофонных предусилителя Red Evolution, независимые левый/правый мониторные выходы, восемь сбалансированных линейных входов и выходов на разъемах DB25, 32 канала Dante I/O, 16-канальные ADAT-вход и выход (на частоте дискретизации 48 кГц) и стерео S/PDIF-вход и выход, этот интерфейс обеспечивает вас всем, что вам может понадобиться для профессиональной звукозаписи и воспроизведения аудио.

Превосходное качество преобразования

Одной из главных особенностей Focusrite Red 8Line является его высококачественное аудио-преобразование. С профессиональным 24-битным/192 кГц аналого-цифровым (A-D) и цифро-аналоговым (D-A) преобразованием, обеспечивающим 119 дБ динамического диапазона для A-D и 121 дБ для D-A (взвешенные значения), конвертеры были тщательно выбраны и откалиброваны Focusrite, чтобы обеспечить лучший баланс качества звука, динамического диапазона и задержки преобразования.

Микрофонные предусилители Red Evolution

Focusrite Red 8Line оснащен двумя цифрово-управляемыми микрофонными предусилителями Red Evolution. Эти предусилители - продукт многолетнего опыта Focusrite в проектировании аудиооборудования. Каждый предусилитель обеспечивает до 63 дБ чистого усиления, с отдельным фантомным питанием, фильтром верхних частот и инверсией фазы, а также возможностью стерео-связи двух каналов. Переключаемый режим Air имитирует звуковой профиль знаменитого входного модуля Focusrite ISA 110 и придает жизнь любому сигналу.

Идеальное соединение с Pro Tools | HD и другими DAW

Focusrite Red 8Line - это идеальное решение для профессионалов, работающих в Pro Tools | HD и других DAW на Mac и PC. С поддержкой как mini-DigiLink, так и Thunderbolt 3, вы можете мгновенно переключаться между Pro Tools | HD и другими DAW без необходимости перенастройки аудио-настроек. Просто измените режим хоста в программном обеспечении RedNet Control или с помощью передней панели, чтобы переключиться между DAW всего за несколько секунд. Эта способность быстро переключаться между средами производства позволяет вам никогда не упустить момент вдохновения и не заставлять ваших клиентов ждать.

Thunderbolt 3 с низкой задержкой и дополнительные возможности

Focusrite Red 8Line предлагает последнюю реализацию Thunderbolt 3 с ультранизкой задержкой и надежными драйверами Thunderbolt от Focusrite. Эта скорость позволяет использовать плагины DAW в реальном времени, позволяя вам использовать вычислительную мощность вашей DAW для записи через плагины и записи виртуальных инструментов. С двумя портами Thunderbolt 3 в стандартной комплектации также возможно подключение каскадно Thunderbolt-устройств, таких как акселераторы сторонних производителей, жесткие диски, внешние 4K-дисплеи, процессорные устройства и хабы Thunderbolt.

Подключение по протоколу Dante

В дополнение к подключению Thunderbolt 3 и Pro Tools HD, наличие подключения Dante на борту позволяет Focusrite Red 8Line взаимодействовать с оборудованием стандарта Audio-over-IP от сотен производителей. Протокол Dante облегчает расширение вашей системы, принятие новых методов работы и быстрое расширение системы с использованием интерфейсов Focusrite RedNet или устройств от сторонних производителей, таких как Neve, Yamaha и DigiCo.

Контроль мониторов и метринг

Focusrite Red 8Line имеет встроенное управление мониторами для моно, стерео и многоканальных мониторных сред до 7.1. Совместимость с рабочим столом Focusrite RedNet R1 позволяет еще больше гибкости и настраиваемых настроек для погружения в мониторные среды, включая Dolby Atmos®.

Дополнительные особенности

Другие особенности Focusrite Red 8Line включают в себя точный метринг и дисплей: интерфейс имеет три ЖК-дисплея для высокоточного измерения уровня для любого входа или выхода, а также для главных мониторных и наушниковых выходов. Два независимых выхода для наушников высокой верности достаточно мощны, чтобы предоставить громкий и чистый звук на наушниках с высоким импедансом, и их можно управлять с передней панели интерфейса. Два передних инструментальных входа позволяют вам всегда иметь мгновенный доступ к быстрому подключению инструмента, например, гитары, даже если устройство установлено в стойку.

Программное обеспечение и плагины

Focusrite Red 8Line поставляется с набором программного обеспечения, который отражает наследие Focusrite и приносит классический звук Focusrite в вашу DAW. Плагин Brainworx bx_console Focusrite SC - это плагин для Mac и PC, который точно воссоздает звук, ощущение и стиль оригинальной консоли Focusrite Studio Console. Плагины EQ и компрессии Red 2 и Red 3 совместимы с форматами AAX/AU/VST и являются воссозданиями аналогового оборудования Red Range, которое до сих пор активно используется в профессиональных студиях.

Особенности:

• Качество аудио-конверсии высшего класса: высокопроизводительное 24-битное/192 кГц аналого-цифровое и цифро-аналоговое преобразование с динамическим диапазоном A-D 119 дБ и D-A 121 дБ (взвешенное по А).
• Плавный мультиплатформенный рабочий процесс: переключайтесь между различными DAW всего за несколько секунд, используя переднюю панель или управляющее программное обеспечение.
• Два управляемых удаленно микрофонных предусилителя Red Evolution: обеспечивают до 63 дБ чистого уровня усиления, с фантомным питанием, фильтром верхних частот, инверсией фазы и режимом Air.
• Последняя реализация Thunderbolt 3: драйверы с ультранизкой задержкой для Mac и PC обеспечивают возможность использования плагинов DAW в реальном времени. Два порта Thunderbolt позволяют создавать цепочку устройств.
• Подключение Pro Tools | HD в стандарте: Два мини-DigiLink порта обеспечивают прямое подключение к картам Pro Tools | HD без необходимости расширения устройства.
• Подключение Dante в стандарте: Два порта Dante позволяют подключаться к стандартному протоколу Audio-over-IP для легкого расширения и совместимости с другими цифровыми устройствами.
• Выделенные мониторные выходы L/R и обширное управление: Управление мониторингом поддерживает моно, стерео и многоканальные мониторные среды до 7.1.2.
• Обширный аналоговый ввод/вывод: Восемь линейных входов и выходов на разъеме DB25; независимые мониторные выходы L/R; независимые микрофонные предусилители Red Evolution, а также два выхода для наушников стерео.
• Точное измерение и дисплей: Три ЖК-дисплея обеспечивают высокоточное измерение уровня для любого входа или выхода, а также для главного монитора и выходов наушников.
• Полноценная среда управления программным и аппаратным обеспечением: RedNet Control позволяет быстро настраивать сложные конфигурации мониторинга и маршрутизации, а также удаленно управлять предусилителями.
• Двойные выходы для наушников: Наушниковые выходы высокой верности достаточно мощные, чтобы воспроизводить громкий звук на высокоомных наушниках.
• Двойные инструментальные входы на передней панели: Передние подключения обеспечивают мгновенный доступ к инструментальным входам, даже при установке в стойку.
• Совместимость с Windows 10: Драйверы Thunderbolt для Windows делают Red 8Line совместимым с аудиосистемами на ПК.
• Пакет программного обеспечения Focusrite: Включает в себя канальный полосу Brainworx bx_console Focusrite SC из оригинальной Focusrite Studio Console, а также плагины EQ и компрессии Red 2 и Red 3, которые точно воспроизводят звуковые характеристики оригинального оборудования Red. Также включено членство в Focusrite Plug-in Collective.

Характеристики:

Одновременные входы и выходы

• Количество каналов: До 58 входов и 64 выходов
• Количество каналов Thunderbolt: До 58 входов и 64 выходов
• Порты Thunderbolt: 2 x порта Thunderbolt 3 (Основной порт 1 и Основной порт 2)
• Количество каналов Pro Tools: До 58 входов и 64 выходов (32 входа и 32 выхода на соединение)
• Примечание: 2 x Mini DigiLink
• Количество каналов Dante: До 32 входов и 32 выходов
• Вход и выход Dante: 2 x стандартных разъема RJ45 Ethernet (совместимы с Cat 5e и выше).

Системные требования

• Компьютер: Apple Mac с по крайней мере одним портом Thunderbolt 3 (или портом Thunderbolt 1 / 2 и адаптером Apple Thunderbolt 3 ) с поддерживаемой ОС. Система Windows 10 с по крайней мере одним портом Thunderbolt 3 (системы с Thunderbolt 1 / 2 на Windows не поддерживаются).
• Другое: Подключение к Интернету для загрузки и установки программного обеспечения и драйверов.

Микрофонные входы

• Диапазон усиления: 0-8 дБ до 63 дБ с шагом 1 дБ
• Тип: Электронно сбалансированный, Zin = 6,2 кОм
• Частотная характеристика: 20 Гц - 35 кГц ± 0,2 дБ, минимальное усиление
• THD + N: -101 дБ (0,0009%) @ -1 дБFS (@ 11 дБ усиления)
• EIN: -129 дБу, взвешенное по A (типичное)
• Отношение сигнал/шум: 119 дБ, взвешенное по A (типичное), минимальное усиление
• Отношение подавления общего режима: CMRR 50/60 Гц: -70 дБ
• Фантомное питание: +48 В, независимо включаемое для каждого канала
• Фильтр верхних частот (HPF): -3 дБ @ 80 ± 3 Гц, 12 дБ/октава, независимо включаемый для каждого канала
• Режим Air: 2 дБ усиления на 10 кГц и -2 дБ на 20 Гц (по сравнению с 1 кГц). Падение импеданса на входе до 2,2 кОм
• Макс. уровень входа: +19 дБу ± 0,5, минимальное усиление
• Количество каналов микрофонных входов: 2 входа
• Тип разъема микрофонных входов: 2 x Female XLR

Линейные входы 1-8

• Уровень справки 0 DBFS: +18 или +24 дБу (переключаемый)
• Тип: Электронно сбалансированный, Zin = 20 кОм
• Частотная характеристика: 20 Гц - 35 кГц ± 0,2 дБ
• THD+N: -102 дБ (0,0008%) @ -1 дБFS
• Отношение сигнал/шум: 119 дБ, взвешенное по A (типичное)
• Отношение подавления общего режима: CMRR 50/60 Гц: -70 дБ
• Примечание: Все измерения проводились при 24 дБу, Rs = 600 кОм

Инструментальные входы

• Диапазон усиления: 0-8 дБ до 63 дБ с шагом 1 дБ
• Тип: Zin = 2,3 МОм
• Макс. уровень входа: Больше +15 дБу, минимальное усиление
• Частотная характеристика: 20 Гц - 35 кГц ± 0,2 дБ, минимальное усиление
• THD+N: -100 дБ (0,001%) @ -1 дБFS (@ 11 дБ усиления)
• Отношение сигнал/шум: 117 дБ, взвешенное по A (типичное), минимальное усиление
• Фильтр верхних частот (HPF): -3 дБ @ 80 ± 3 Гц, 12 дБ/октава, независимо включаемый для каждого канала
• Режим Air: 2 дБ усиления на 10 кГц и -2 дБ на 20 Гц (по сравнению с 1 кГц)
• Инструментальные входы: 2 x 1/4" TS разъема
• Количество каналов инструментальных входов: 2 канала

Линейные выходы 1-8

• Уровень справки 0 DBFS: +18 или +24 дБу (переключаемый)
• Частотная характеристика: 20 Гц - 35 кГц ± 0,2 дБ
• THD+N: Меньше чем -104 дБ (0,0006%) без взвешивания, 20 Гц - 20 кГц; -1 дБFS вход
• Динамический диапазон: 121 дБ, взвешенное по A (типичное), 20 Гц - 20 кГц
• Выходное сопротивление: Номинальное выходное сопротивление = 136 Ом сбалансированное (68 Ом на каждую фазу)
• Количество каналов линейных выходов: 8 входов и 8 выходов
• Вход: 2 x разъема DB25 (AES59)
• Выход: 2 x разъема DB25 (AES59)

Мониторные выходы

• Уровень справки 0 DBFS: +18 дБу
• Частотная характеристика: 20 Гц - 35 кГц ± 0,2 дБ
• THD+N: -80 дБ (0,01%) без взвешивания, 20 Гц - 20 кГц; -1 дБFS вход
• Динамический диапазон: 120 дБ (взвешенное по А)
• Выходное сопротивление: Номинальное выходное сопротивление = 136 Ом сбалансированное (68 Ом на каждую фазу)
• Количество каналов мониторных выходов: 2 выхода
• Выходы мониторов: 2 x 1/4" TRS разъема

Наушниковые выходы

• Уровень справки 0 DBFS: +16 дБм ± 0,5 дБ
• Частотная характеристика: 20 Гц - 20 кГц ± 0,2 дБ
• THD+N: Меньше чем -75 дБ (0,018%) без взвешивания, 20 Гц - 20 кГц
• Динамический диапазон: 114 дБ (взвешенное по А)
• Выходное сопротивление: 10 Ом
• Сопротивление наушников: 32 Ом - 600 Ом
• Количество каналов наушниковых выходов: 2 стерео канала
• Наушниковые выходы: 2 x 1/4" TRS стерео разъема

Цифровая производительность

• Поддерживаемые частоты дискретизации: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц при 24 битах
• Источники тактирования: Внутренний, ADAT, S/PDIF, Word Clock, Loop Sync или с сети Dante

Линейный уровень

• Количество каналов: 8 входов и 8 выходов
• Вход: 2 x разъема DB25 (AES59)
• Выход: 2 x разъема DB25 (AES59)

ADAT

• Количество каналов: До 16 входов и 16 выходов
• Вход: 2 x разъема TOSLINK
• Выход: 2 x разъема TOSLINK
• Назначение каналов @ 44,1 кГц, 48 кГц: Порт 1 = Каналы 1 - 8, Порт 2 = Каналы 9 - 16
• Назначение каналов @ 88,2 кГц, 96 кГц: SMUXI Порт 1 = Каналы 1 - 4, Порт 2 = Каналы 5 - 8
• Назначение каналов @ 176,4 кГц, 192 кГц: SMUXII Порт 1 = Каналы 1 - 2, Порт 2 = Каналы 3 - 4

S/PDIF

• Количество каналов: 2 входа и 2 выхода (Оптические до 96 кГц)
• Вход: 1 x разъем RCA фоно (1 x TOSLINK до 96 кГц)
• Выход: 1 x разъем RCA фоно (1 x TOSLINK до 96 кГц)
