Звуковая карта RME Fireface 802 FS

Описание звуковой карты RME Fireface 802 FS

Звуковая карта RME Fireface 802 FS - это интегрированное аудио решение высокого уровня для использования в студии и на сцене, все в удобном корпусе стандартного размера 19 дюймов. Этот интерфейс разработан для пользователей, которые не хотят идти на компромиссы в качестве звука, стабильности и операции с ультранизкой задержкой, а также для тех, кто ищет беспрецедентный набор профессиональных функций. Это еще один веховой звуковой интерфейс от RME, который объединяет лучшее из лучшего и даже немного больше. Предоставляя 60 аудио каналов, высококлассные микрофонные предусилители, конвертеры класса "референс", полноценный раздел эффектов и возможность работы с частотами дискретизации до 192 кГц, он предоставляет основу для множества дополнительных функций.

Подключение и характеристики

RME Fireface 802 FS предлагает широкие возможности подключения и разнообразные характеристики, которые сделают вашу студию или сцену еще более функциональной и универсальной:

• 12 аналоговых входов/выходов
• 4 комбо-входа XLR/TRS для микрофонов/инструментов/линии
• 2 выхода для наушников
• 1 AES/EBU вход/выход
• 2 ADAT входа/выхода
• 2 SPDIF входа/выхода
• 1 Word Clock вход/выход
• 1 MIDI вход/выход
• 1 порт RME USB 2.0
• Режим совместимости с классом
• TotalMix FX
• Подключение ARC USB
• SteadyClock FS
• DC-coupled выходы

Улучшите свою систему записи - откройте для себя беспрецедентную гибкость

RME Fireface 802 FS обеспечивает операцию с ультранизкой задержкой благодаря технологии RME USB 2, в сочетании с легендарной стабильностью и надежностью драйверов RME. Технология SteadyClock FS обеспечивает снижение джиттера и индивидуально переключаемые уровни опоры для всех входов и выходов. Полная автономная функциональность и идентичная работа на ПК с Windows и Mac завершают пакет.

Оптимизированная аналоговая и цифровая плата

RME Fireface 802 FS основан на новоразработанной аналоговой и цифровой плате. Аналоговая плата предлагает DC-coupled аналоговые выходы и новые преобразователи AD и DA, а цифровая плата позволяет использовать интересные новые функции благодаря обновленным компонентам.

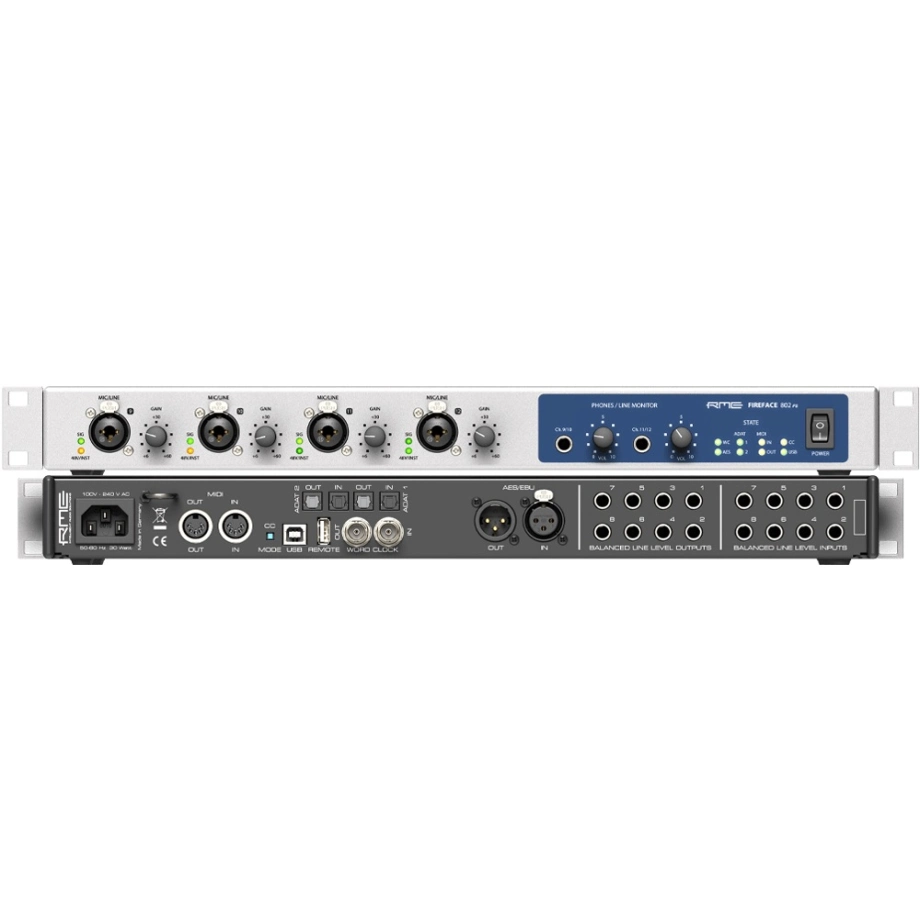

Панель управления

Передняя панель RME Fireface 802 FS предоставляет четыре высокопроизводительных комбо-входа XLR/TRS для микрофонных, инструментальных и линейных сигналов, а также два стерео-разъема для наушников с уровнем выходного сигнала +17 дБм, обеспечивая высокие уровни громкости даже с наушниками с высоким импедансом.

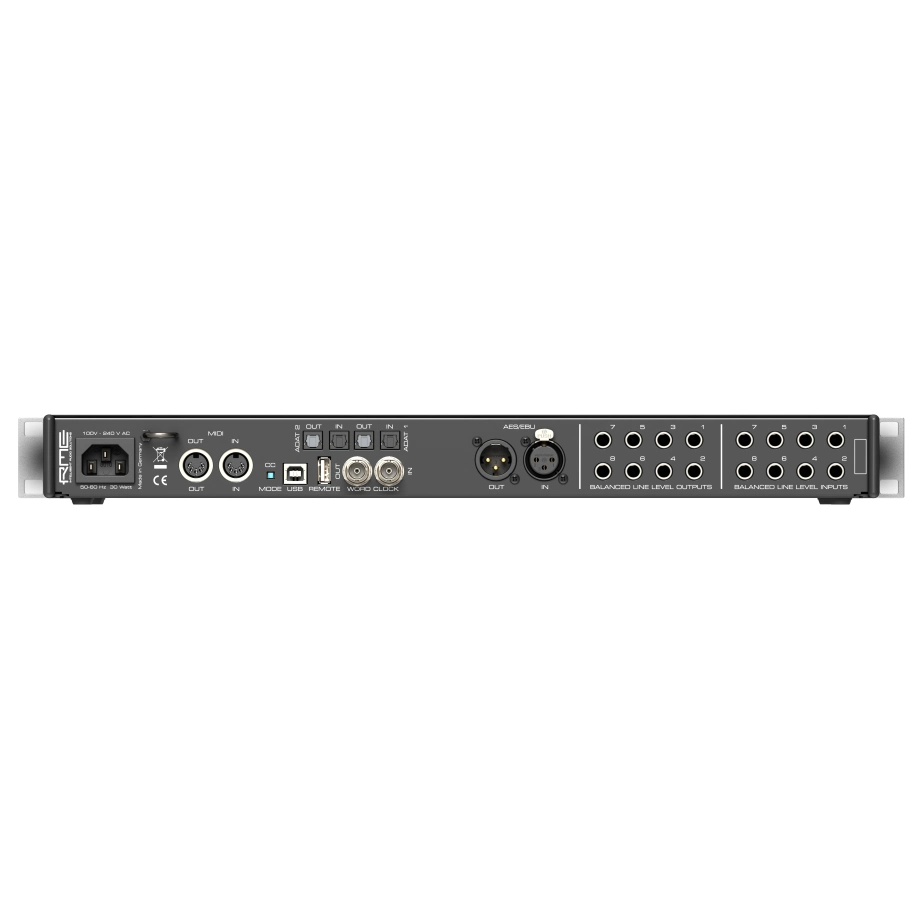

Задняя панель

Задняя панель раскрывает всю функциональность RME Fireface 802 FS. В дополнение к MIDI и Word Clock I/O, доступны два оптических ADAT I/O, AES/EBU I/O и восемь сбалансированных аналоговых входов и выходов с линейным уровнем. С новым мультимодом, два ADAT I/O могут использоваться как отдельные оптические SPDIF входы и выходы в дополнение к AES I/O. Пользователи также найдут USB A порт для подключения опционального ARC USB.

Мощные приложения для микширования, мониторинга и измерений

RME Fireface 802 FS поставляется с микшером TotalMix FX DSP, предлагающим широкие возможности маршрутизации и мониторинга, а также анализатором DigiCheck, позволяющим измерять и анализировать цифровые аудио потоки в обе стороны с максимальной точностью. TotalMix FX может полностью заменить внешний микшер, позволяя создавать несколько мониторных миксов без задержки с EQ, динамикой, реверберацией и задержкой для любых выходов, включая основные мониторы и миксы для наушников для музыкантов.

Режим Class Compliant Audio для USB 2.0

RME Fireface 802 FS работает в двух разных режимах: USB 2, основанный на драйверах, и Class Compliant. Режим Class Compliant является стандартом, который нативно поддерживается операционными системами, такими как Windows, Mac OSX и Linux. Не требуются проприетарные драйверы, устройство будет непосредственно опознано, когда загружается прошивка CC. Альтернативный режим CC можно активировать с помощью кнопки на задней пан ели интерфейса.

DC-Coupled Outputs - управление напряжением CV/Gate

Большинство аудиоинтерфейсов традиционно проектируются с так называемыми "AC-coupled outputs", где используются конденсаторы для фильтрации всех чрезвычайно низких частот.

Однако эти частоты, как правило, считаются нежелательными для аудио - они снижают динамический диапазон и могут повредить другое оборудование. Однако есть случаи, когда DC-coupling остается желательным, например, в мире модульных синтезаторов, где используются статические или медленно движущиеся сигналы для управления различными параметрами, такими как высота звучания или LFO.

Все линейные выходы RME Fireface 802 FS полностью DC-coupled, что позволяет отправлять управляющие напряжения (CV) или информацию Gate в модульные синтезаторы (такие как популярные форматы Eurorack и Moog/MOTM/Synthesizers) и другое студийное оборудование.

ARC USB Remote Control

Дополнительно доступный ARC USB подключается к компьютеру через USB и непосредственно взаимодействует с TotalMix FX. Он оборудован 15 свободно назначаемыми и подсвечиваемыми кнопками, одним кодером и разъемом TS для подключения ножной педали.

ARC USB - это USB 1.1 MIDI-устройство дистанционного управления для RME Fireface 802 FS. Благодаря работе в качестве устройства класса UAC 1, оно нативно совместимо с Windows и Mac OS X. Как только оно появится в операционной системе, TotalMix FX автоматически определит ARC USB и будет взаимодействовать с ним с помощью простых команд дистанционного управления MIDI для управления интерфейсом 802 FS.

Превосходное качество звука

Как и другие продукты RME, RME Fireface 802 FS сочетает в себе отличный дизайн аналоговых схем с последней технологией цифрового преобразования. Все сбалансированные TRS и XLR входы/выходы, а также два выхода для наушников, обеспечивают выдающиеся характеристики по уровню шума и искажения. Конвертеры работают на частотах дискретизации до 192 кГц и обеспечивают высокий динамический диапазон при воспроизведении, даже на обоих выходах для наушников. Их высокотехнологичная технология обеспечивает высокую громкость независимо от того, используются ли наушники с высоким или низким импедансом. Благодаря эффективному снижению джиттера, превосходный SteadyClock FS от RME гарантирует передовое преобразование AD/DA, даже при синхронизации с внешним источником тактовых импульсов.

Профессиональные прозрачные предусилители

RME Fireface 802 FS имеет четыре высококачественных предусилителя, также с низкими конвертерами задержки. Микрофонные и инструментальные предусилители 802 FS используют классическую технологию OctaMic II, высококачественный предусилитель для выдающихся звуковых характеристик и критических приложений, таких как профессиональная запись классических концертов. Симметричная конструкция предусилителя впечатляет чрезвычайно низким искажением, отличным соотношением сигнал/шум и идеальной линейной частотной характеристикой. Он является премиум решением для передачи и усиления любого аудиовхода без изменений, будь то сигналы высокого уровня сцены или типичные студийные сигналы, сигналы низкого уровня и инструменты с высоким импедансом или динамические, конденсаторные и ленточные микрофоны.

Независимая работа с возможностью восстановления настроек

RME Fireface 802 FS можно настроить и конфигурировать напрямую через iPad, MIDI-устройство дистанционного управления и ARC USB. Дополнительно доступны 6 слотов памяти, в которых можно постоянно сохранять текущую конфигураци ю. Таким образом, 802 FS может работать независимо от компьютера. В автономном режиме он может превращаться в различные устройства с помощью простого нажатия кнопки.

ICC - Интеллектуальное управление часами

ICC не только отображает состояние каждого тактового импульса, но также сохраняет последнюю действительную частоту дискретизации в случае сбоя во внешнем источнике. Другие знаменитые технологии RME, такие как SyncCheck, обеспечивают быстрое обнаружение проблем с тактовым сигналом.

Дополнительные выдающиеся характеристики

TotalMix FX - микширование/маршрутизация с выдающимися характеристиками для работы в студии и на сцене. TotalMix добавил неограниченную маршрутизацию и микширование к аудиоинтерфейсам RME с 2001 года. Его уникальная возможность создавать столько независимых субмиксов, сколько доступно каналов вывода, превратила его в самый гибкий и мощный микшер своего рода.

DigiCheck - Секретное оружие измерений аудио высокого разрешения. Аудиоинтерфейсы RME не только обеспечивают профессиональный цифровой аудиоинтерфейс, но также предоставляют бесплатный программный инструмент: DigiCheck, предназначенный для измерения, тестирования, измерения и анализа цифровых аудиопотоков.

SteadyClock FS - Точные цифровые часы класса "референс". Отличные характеристики во всех режимах тактовых сигналов и высококачественное аналоговое преобразование, чтобы слышать свой микс таким, какой он есть, с минимальным джиттером и наивысшим иммунитетом к джиттеру.

RME USB - Передача аудио с наименьшей задержкой и ведущая отраслевая стабильность. Используйте ваш аудиоинтерфейс RME на Mac и ПК с надежными, стабильными и регулярно обновляемыми драйверами для наших продуктов. Аудио RME разрабатывает собственное ядро интерфейса, оно не зависит от сторонних компаний для обновлений, модификаций или исправлений ошибок, так что клиенты могут использовать последние операционные системы без прерываний или задержек.

Характеристики:

Аналоговый вход AD, Line In 1-8, задний

• Тип входа: 6.3 мм TRS (электронно сбалансированный)
• Отношение сигнал/шум (SNR) @ LoGain: 116 дБ (AES17), 118 дБА
• Отношение сигнал/шум (SNR) @ +4 дБu: 115 дБ (AES17), 117 дБА
• Частотный диапазон @ 44.1 кГц, -0.1 дБ: 8.9 Гц – 20.4 кГц
• Частотный диапазон @ 96 кГц, -0.5 дБ: 4.3 Гц – 45.2 кГц
• Частотный диапазон @ 192 кГц, -1 дБ: 3 Гц – 89 кГц
• Фильтр: Short Delay Sharp, задержка 5 / 5 / 6 сэмплов
• THD @ -1 дБFS: < -120 дБ, < 0.0001 %
• THD+N @ -1 дБFS: < -110 дБ, < 0.00032 %
• Разделение каналов: > 110 дБ
• Максимальный уровень входа: +19 дБu
• Импеданс входа @ 1 кГц: 10 кОм (небалансный), 10.6 кОм (сбалансированный)
• Переключаемая чувствительность входа между Lo Gain и +4 дБu
• Уровень входа для 0 дБFS @ Lo Gain: +19 дБu
• Уровень входа для 0 дБFS @ +4 дБu: +13 дБu
• Переменное цифровое усиление: 0 до +12 дБ
• Минимальный уровень для 0 дБFS: +1 дБu, -1.2 дБВ

Микрофонный вход In 9-12, передний

• Как AD, но:
• Тип входа: XLR (электронно сбалансированный)
• Импеданс входа: 3.4 кОм
• Отношение сигнал/шум (SNR): 113 дБ RMS невзвешенный, 116 дБА
• Диапазон усиления: 54 дБ
• Максимальный уровень входа, усиление +6 дБ: +10 дБu
• Максимальный уровень входа, усиление +60 дБ: -44 дБu
• CLIP LED: 0 дБFS
• SIG LED: -42 дБFS

Вход для инструментов In 9-12, передний

• Как AD, но:
• Тип входа: 6.3 мм TS разъем (несбалансированный)
• Импеданс входа: 1 МОм
• Отношение сигнал/шум (SNR): 113 дБ RMS невзвешенный, 116 дБА
• Максимальный уровень входа, усиление +6 дБ: +21 дБu
• Максимальный уровень входа, усиление +60 дБ: -33 дБu
• Частотный диапазон @ 44.1 кГц, -0.5 дБ: 2.5 Гц – 20.8 кГц
• Частотный диапазон @ 96 кГц, -0.5 дБ: 2.5 Гц – 25 кГц
• Частотный диапазон @ 192 кГц, -1 дБ: 1.7 Гц – 36 кГц

ЦАП - Стерео-мониторные выходы для наушников (9-12)

• Как ЦАП, но:
• Тип выхода: 2 х 6.3 мм TRS стерео разъема (несбалансированный)
• Максимальный уровень выхода при 0 дБFS: +17 дБu
• Максимальная мощность на канал при нагрузке 32 Ом, 0.02% THD: 200 мВт (2.5 Вэф, +10 дБu)
• Отношение сигнал/шум (SNR): 116 дБ (AES17), 118 дБА
• Импеданс выхода: 2 Ом

ЦАП, Линейные выходы Line Out 1-8, задние

• Тип выхода: 6.3 мм TRS разъем (серво-сбалансированный)
• Отношение с игнал/шум (SNR) @ HiGain: 116.5 дБ (AES17), 118.5 дБА
• Отношение сигнал/шум (SNR) @ +4 дБu: 116 дБ (AES17), 118 дБА
• Отношение сигнал/шум (SNR) @ -10 дБВ: 107 дБ (AES17), 109 дБА
• Частотный диапазон @ 44.1 кГц, -0.1 дБ: 0 Гц – 20.2 кГц
• Частотный диапазон @ 96 кГц, -0.5 дБ: 0 Гц – 44.6 кГц
• Частотный диапазон @ 192 кГц, -1 дБ: 0 Гц – 77.5 кГц
• THD+N: < -110 дБ, < 0.00032 %
• Разделение каналов: > 110 дБ
• Переключаемый уровень выхода Hi Gain, +4 дБu, -10 дБВ
• Уровень выхода при 0 дБFS @ Hi Gain: +19 дБu
• Уровень выхода при 0 дБFS @ +4 дБu: +13 дБu
• Уровень выхода при 0 дБFS @ -10 дБВ: +2 дБВ (+4.2 дБu)
• Импеданс выхода: 75 Ом

MIDI

• 1 x MIDI I/O через разъемы 5-pin DIN
• Гальваническая изоляция оптопарным входом
• Режим Hi-speed: джиттер и время ответа, как правило, менее 1 мс
• Отдельные 128-байтные FIFO для входа и выхода

Цифровые

• Часы: Внутренние, ADAT In, AES In, SPDIF In, Word Clock In
• Подавление джиттера внешних часов: > 50 дБ (> 1 Гц)
• Влияние PLL на джиттер AD и DA преобразования: близко к нулю
• Цифровой PLL для безпроблемной работы ADAT с переменной скоростью
• Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц

Цифровые входы

AES/EBU

• 1 x XLR, трансформаторно сбалансированный, гальванически изолированный, согласно AES3-1992
• Высокочувствительный входной уровень (< 0.3 Впп)
• Совместим с SPDIF (IEC 60958)
• Поддерживает форматы Consumer и Professional
• Диапазон блокировки: 27 кГц – 200 кГц

ADAT Optical

• 2 x TOSLINK, формат согласно спецификации Alesis
• Стандарт: 2 x 8 каналов 24 бит, до 48 кГц
• Двойная скорость (S/MUX): 2 x 4 канала 24 бит 96 кГц
• Четвертная скорость (S/MUX4): 2 x 2 канала 24 бит 192 кГц

SPDIF Optical (ADAT 1/2)

• Формат Consumer (SPDIF) согласно IEC 60958
• Частоты дискретизации от 28 кГц до 200 кГц

Word Clock

• Разъем BNC, без завершения (10 кОм)
• Переключатель для внутреннего завершения 75 Ом
• Автоматическое обнаружение двойной/четвертной скорости и внутреннее преобразование в одинарную скорость
• SteadyClock гарантирует синхронизацию супернизкого джиттера даже при работе с переменной скоростью
• Не влияет на смещение постоянного тока в сети
• Схема адаптации сигнала: авто-центрирование и гистерезис
• Защита от перенапряжения
• Диапазон уровня: 1.0 Впп – 5.6 Впп
• Диапазон блокировки: 27 кГц – 200 кГц

Цифровые выходы

AES/EBU

• 1 x XLR, трансформаторно сбалансированный, гальваничес ки изолированный, согласно AES3-1992
• Уровень выхода: Профессиональный 4.2 Впп, Потребительский 2.4 Впп
• Формат Профессиональный согласно AES3-1992, Потребительский (SPDIF) согласно IEC 60958
• Режим Single Wire, частота дискретизации 28 кГц до 200 кГц

ADAT

• 2 x TOSLINK, формат согласно спецификации Alesis
• Стандарт: 2 x 8 каналов 24 бит, до 48 кГц
• Двойная скорость (S/MUX): 2 x 4 канала 24 бит 96 кГц
• Четвертная скорость (S/MUX4): 2 x 2 канала 24 бит 192 кГц

SPDIF оптический (ADAT 1/2)

• Формат Consumer (SPDIF) согласно IEC 60958
• Частоты дискретизации от 28 кГц до 200 кГц

Word Clock

• Разъем BNC
• Максимальное выходное напряжение: 5 Впп
• Выходное напряжение при завершении 75 Ом: 4.0 Впп
• Импеданс выхода: 10 Ом
• Частотный диапазон: 27 кГц – 200 кГц

Общее

• Питание: Внутренний источник питания, 100 - 240 В переменного тока, 30 Вт
• Потребление в режиме ожидания: 15 Вт
• Типичное потребление: 22 Вт
• Габариты включая ушки для монтажа (ШхВхГ): 483 x 44 x 242 мм
• Габариты без ушек/ручек (ШхВхГ): 436 x 44 x 235 мм
• Вес: 2.8 кг
• Диапазон температур: от +5° до +50° Цельсия
• Относительная влажность: менее 75%, без конденсации
