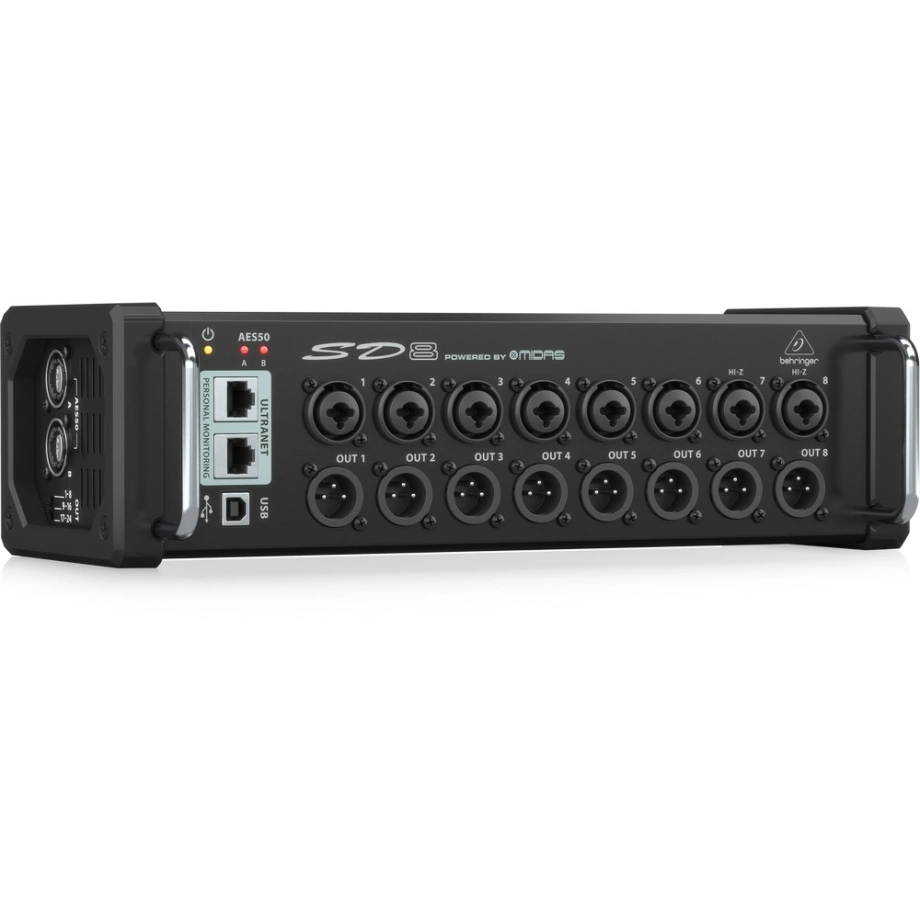

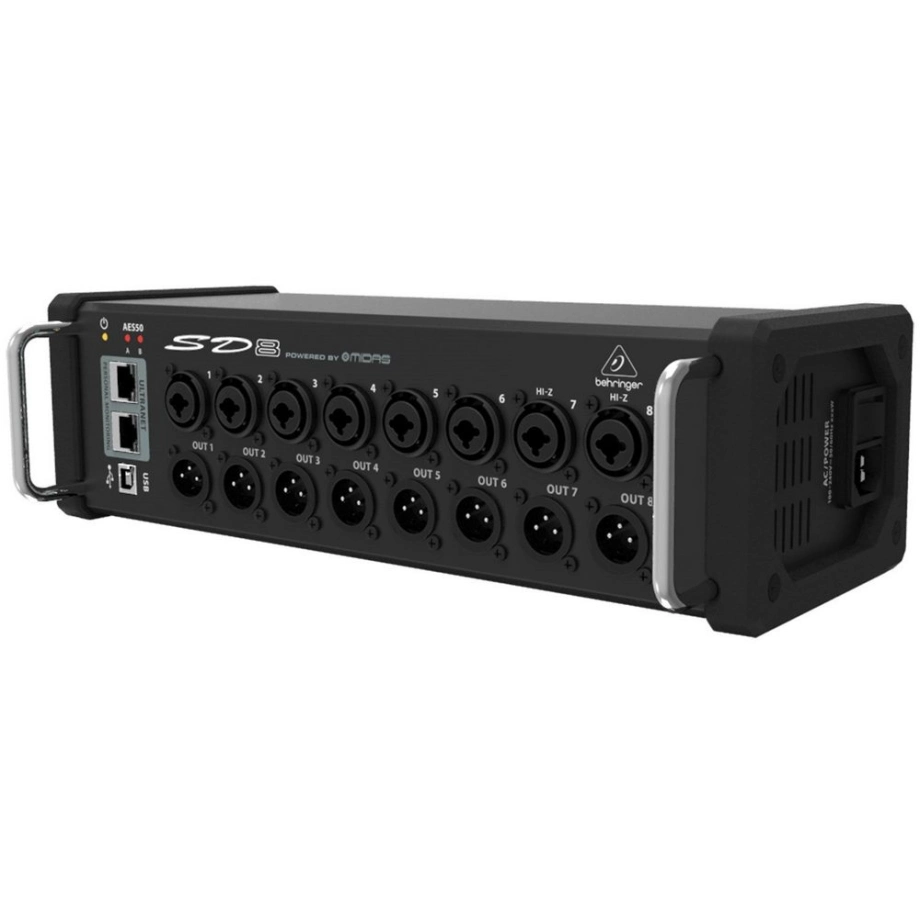

Стейджбокс Behringer SD8

Описание цифрового сценического модуля Behringer SD8

  Behringer SD8 -  блок ввода-вывода с предусилителями, предназначенный для подключения к консоли Front of House (FOH).


Особенности устройства

  Девайс содержит 8 предусилителей Midas с дистанционным управлением, а также восемь серво-балансных аналоговых выходов XLR. Два программируемых входа совместимы с источниками Hi-Z, поэтому вы можете подключать клавишные, акустическую, бас-гитару и другие инструменты. Кроме того, порт USB включен для быстрого и простого обновления системы через ваш компьютер.

Ultranet

  Встроенный 2-портовый распределительный концентратор Ultranet включен для прямого подключения к персональным мониторным микшерам P16-M компании без необходимости использования дополнительных жестких проводов. Более того, компактный интрфейс отличается прочными защитными бамперами и возможностью установки в стойку с помощью входящих в комплект проушин.

Интеграция

  Один кабель Cat 5e и до таких же устройств могут быть соединены каскадом вместе, предоставляя в общей сложности 24 входа и 24 балансных выхода. Встроенный распределительный концентратор Ultranet обеспечивает питание и 8 каналов звука для двух персональных мониторных микшеров Powerplay P16-M.

Предусилители с дистанционным управлением

  В устройство входит отмеченные наградами микрофонные предусилители, разработанные Midas, с фантомным питанием +48 В и маршрутизацией к месту назначения.

Серво-балансные XLR-выходы

  Они позволяют подключаться к стойкам усилителей, активным громкоговорителям или мониторам с помощью 24-битных преобразователей Cirrus Logic.

Характеристики:

• Аналого-цифровое и цифро-аналоговое преобразование: 24 бита при 44,1/48 кГц, динамический диапазон 114 дБ
• Задержка: 1,1 мс
• Предусилители: 8 (программируемые микрофонные предусилители, разработанные Midas, балансный комбинированный XLR/TRS)
• Линейные выходы: 8 (балансные XLR)
• Сеть: AES50 SuperMac
• Neutrik etherCON: 2
• Порт: USB 1x типа B (для обновления системы)
• Входы: 24
• Выходы:24
• Разъем RJ45 Ultranet: 2x
• Микрофонные предусилители: Midas
• THD + N микрофона: <0,005%, A-взвешенный (усиление 20 дБ, выход 0 дБн)
• Фантомное питание: +48 В, переключаемое на каждый вход
• Эквивалентный входной шум: -128 дБ, A-взвешенный, XLR (вход закорочен)
• CMRR при усилении 20 дБ (типичное):> 60 дБ
• CMRR при усилении 40 дБ:> 65 дБ
• Диапазон частот: от 10 до 22 000 Гц
• Динамический диапазон аналогового микрофонного входа на аналоговый выход (типичный): 105 дБ
• Динамический диапазон аналогово-цифрового динамического диапазона, микрофонный предусилитель - преобразователь (типовой): 109 дБ
• Ц/А динамический диапазон, преобразователь и выход: 108 дБ
• Перекрестные помехи: 90 дБ на 1 кГц, соседние каналы
• Сопротивление микрофонного входа, разъем XLR, небалансный/балансный: 10 кОм
• Вход Hi-Z TRS-джек, небалансный/балансный: 2 МОм
• Входное сопротивление линии TRS jack, небалансный/балансный: 40 кОм
• Входной максимальный уровень без клипа, TRS: +21 дБу
• Выходное сопротивление: 50 Ом, XLR, небалансный/балансный
• Выходной уровень: +21 дБн, XLR, номинальный/максимальный
• Остаточный шум XLR: -88 дБн, A-взвешенный
• Сеть AES50 SuperMac, 48 или 44,1 кГц, 24-битный PCM: 2x 48 каналов, двунаправленный
• Длина кабеля AES50 SuperMac: до 100 м (328 футов)
• Сеть Ultranet на 48 или 44,1 кГц, 16-битный PCM: 1x 16 каналов, однонаправленный
• Длина кабеля Ultranet: 75 м
• Фантомное питание Ultranet для персональных микшеров P16-M: 2 выхода с питанием
• Электропитание: от 100 до 240 В (50/60 Гц)
• Потребляемая мощность: 35 Вт
• Рабочая температура: от 5 до 40 ° C
• Размеры: 333 x 149 x 95 мм
• Вес: 2,5 кг
