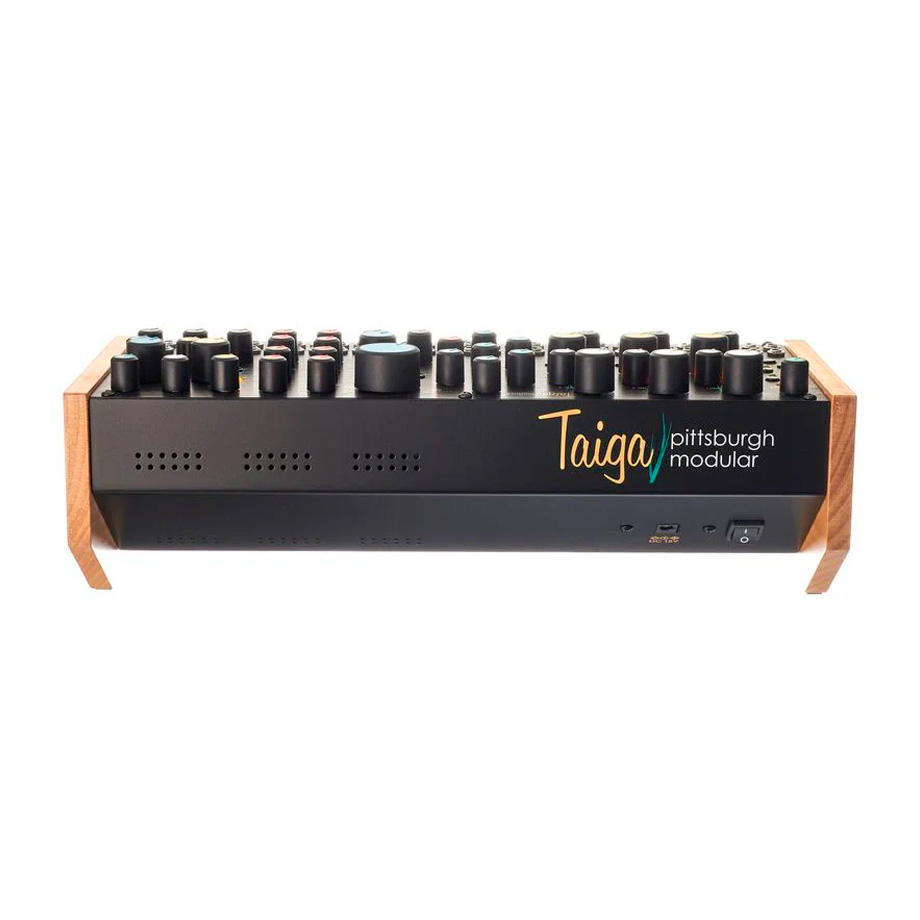

Синтезатор Pittsburgh Modular Taiga

Описание Pittsburgh Modular Taiga

Созданный как компактный полумодульный инструмент с полностью открытой архитектурой, Pittsburgh Modular Taiga объединяет три аналоговых осциллятора, фирменный Pittsburgh Filter, Dynamics Controller, аналоговую BBD-задержку Echos и 60-точечную patch bay. Внутренняя маршрутизация позволяет начать работу без патч-кабелей, а модульная конструкция открывает доступ к отдельным секциям для построения собственных сигнальных цепей. Настольная версия использует 60 HP Eurorack-модуль, который при необходимости можно установить в совместимый Eurorack-кейс.

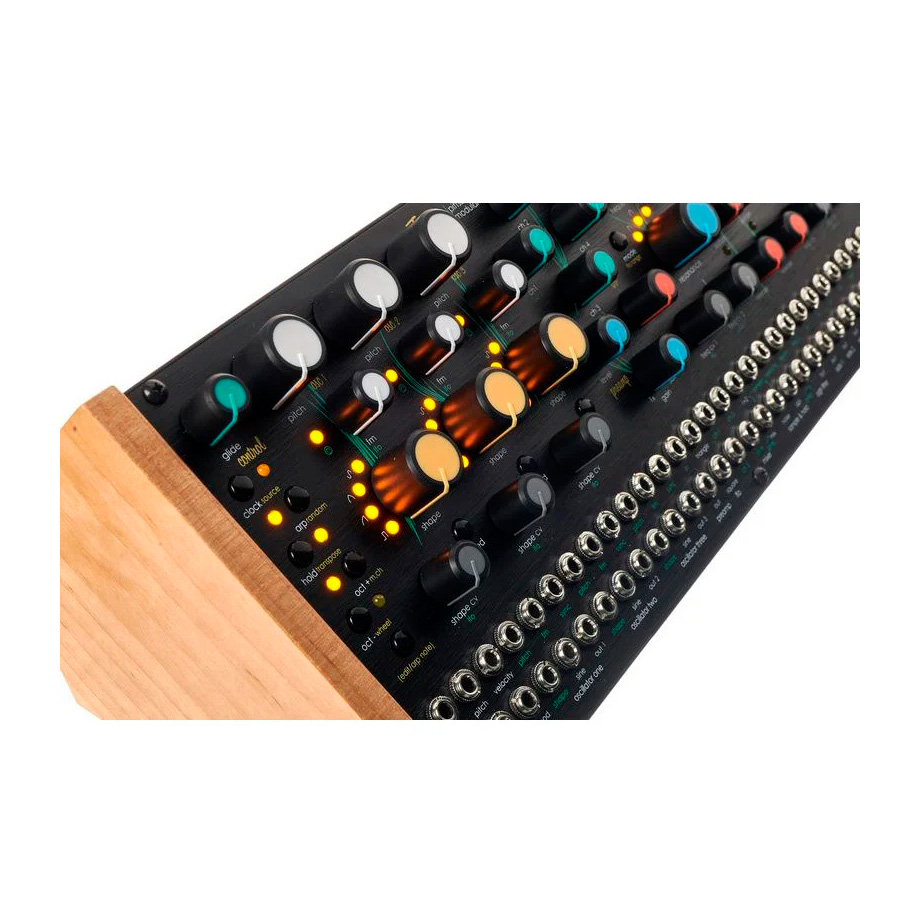

Три аналоговых осциллятора

Звуковое ядро построено на трех аналоговых осцилляторах. Каждый из них использует фирменную систему формирования волны с каскадными waveshaper-секциями, позволяющими изменять симметрию и гармонический состав сигнала.

Кроме waveshaping, каждый осциллятор имеет шестиступенчатый wavefolder. Он используется для добавления новых гармоник и создания более сложных форм волны без перехода к цифровому генератору.

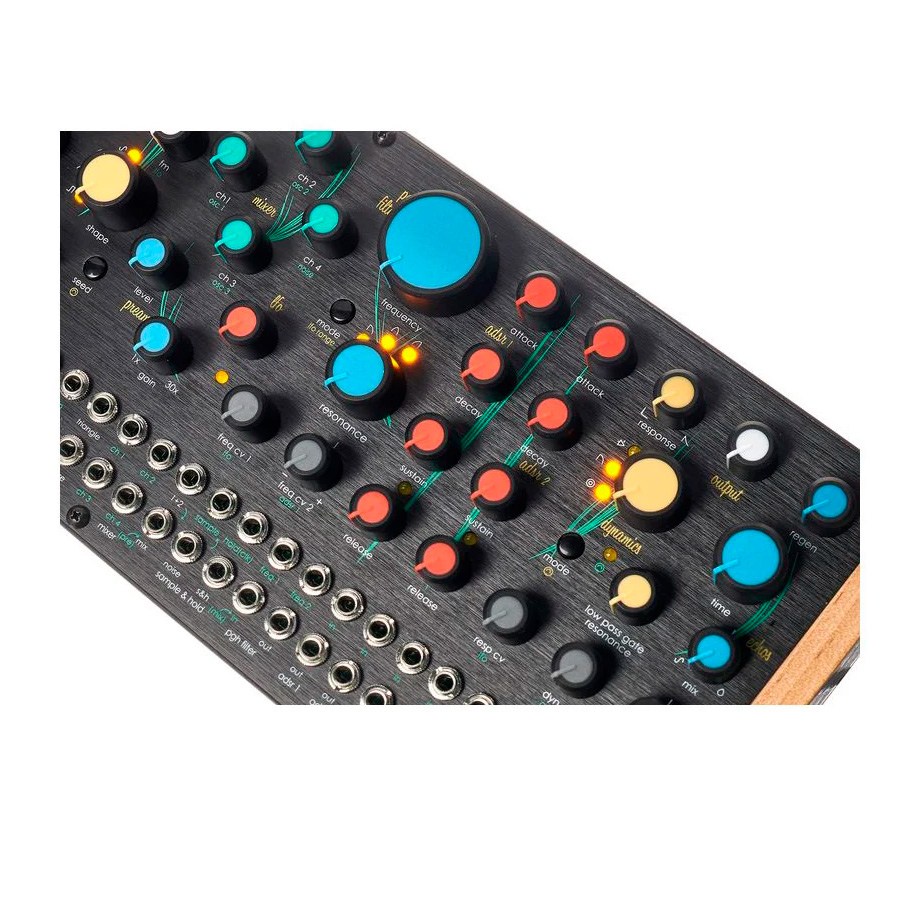

Pittsburgh Filter

После микширования сигнал поступает в фирменный Pittsburgh Filter. Производитель описывает его как плавный аналоговый фильтр с равномерным прохождением по частотному диапазону и резонансом, который не приводит к значительному ослаблению нижних частот.

Фильтр является частью внутренне нормализованного сигнального тракта, но его маршрутизацию можно изменять через patch bay.

Dynamics Controller

Pittsburgh Modular Taiga использует фирменный Dynamics Controller, который одновременно работает с амплитудой и гармоническим составом сигнала. Его конструкция основана на развитии концепции low-pass gate и позволяет изменять не только уровень сигнала, но и его спектральную структуру.

В режиме low-pass gate при уменьшении громкости одновременно снижается количество высокочастотных гармоник, формируя характерное динамическое изменение тембра.

Аналоговая задержка Echos

Секция Echos использует два 4096-stage BBD-чипа, то есть в общей сложности 8192 ступени bucket-brigade. Чистое время задержки регулируется приблизительно от 16 до 250 мс, а через CV-управление максимальное значение можно увеличить приблизительно до 500 мс.

Количество повторов регулируется параметром Regeneration. При высоких значениях секция может переходить в самогенерацию, а время задержки поддерживает управление внешним напряжением.

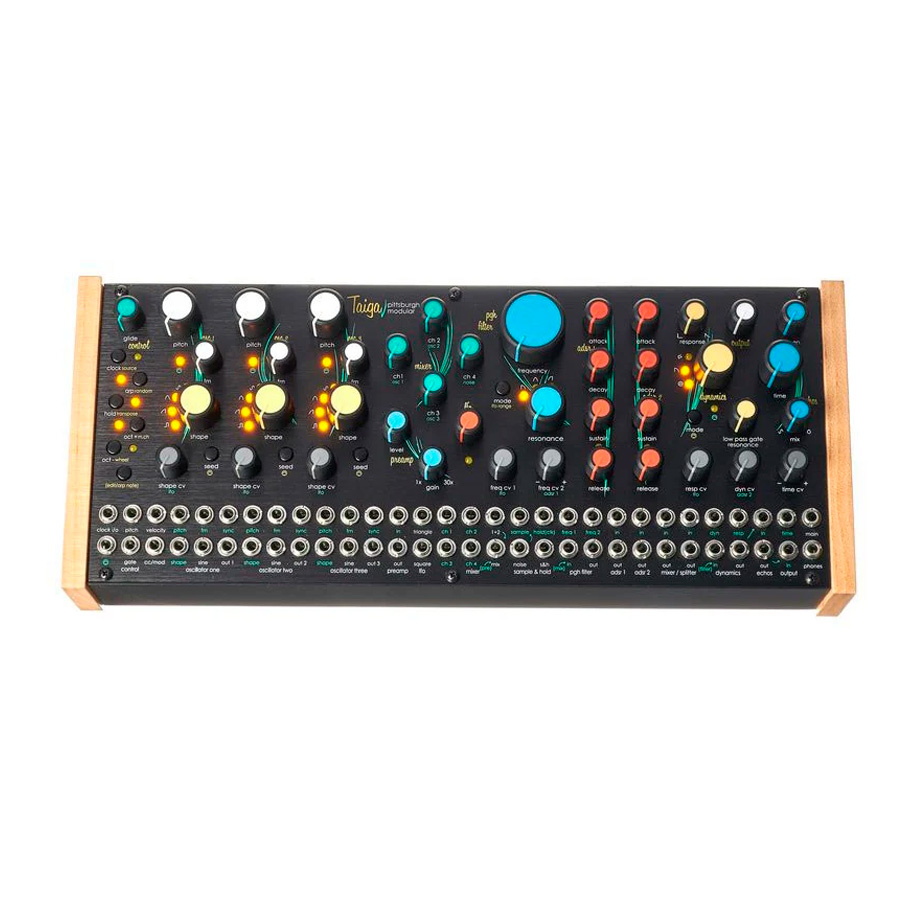

60-точечная patch bay

В стандартной конфигурации внутренний тракт проходит от секции Control через три осциллятора, Mixer, Pittsburgh Filter, Dynamics Controller и Echos к выходной секции. Для базовой работы патч-кабели не требуются.

60 точек коммутации позволяют переопределять внутренние соединения, отдельно использовать функциональные блоки и интегрировать синтезатор с другими Eurorack-модулями и CV-совместимым оборудованием.

Микшер, огибающие и модульные инструменты

В аналоговый набор входят гибкий dual mixer, два четырехступенчатых генератора огибающих, генератор шума и Sample & Hold. В системе также предусмотрен preamp с soft-clipping overdrive limiter circuit для работы с внешними сигналами.

MIDI, арпеджиатор и цифровая модуляция

Цифровая Control-секция включает MIDI-to-CV конвертер, внутренний clock с Tap Tempo, octave shifting, 32-шаговый sequencer/arpeggiator и многофункциональный генератор модуляции.

Модуляционный инструмент может работать как синхронизированный с clock треугольный LFO, decay envelope, random voltage generator или выход назначенного MIDI CC. MIDI-конвертер работает по стандарту 1 В/октаву и реагирует на MIDI Note On/Off, Pitch Bend, Velocity, MIDI Clock и Control Change.

MIDI Type A TRS

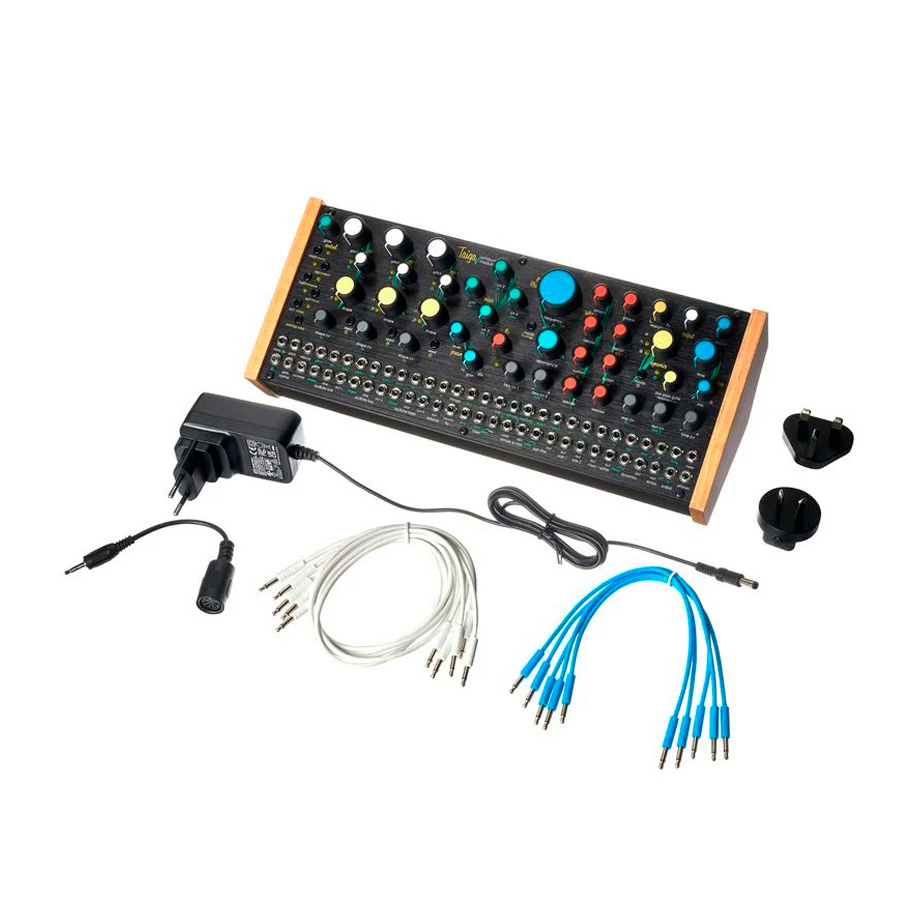

Для MIDI-входа используется 3,5-мм TRS-разъем стандарта MIDI Type A. В официальной комплектации предусмотрен адаптер с 3,5-мм TRS на традиционный 5-контактный DIN MIDI.

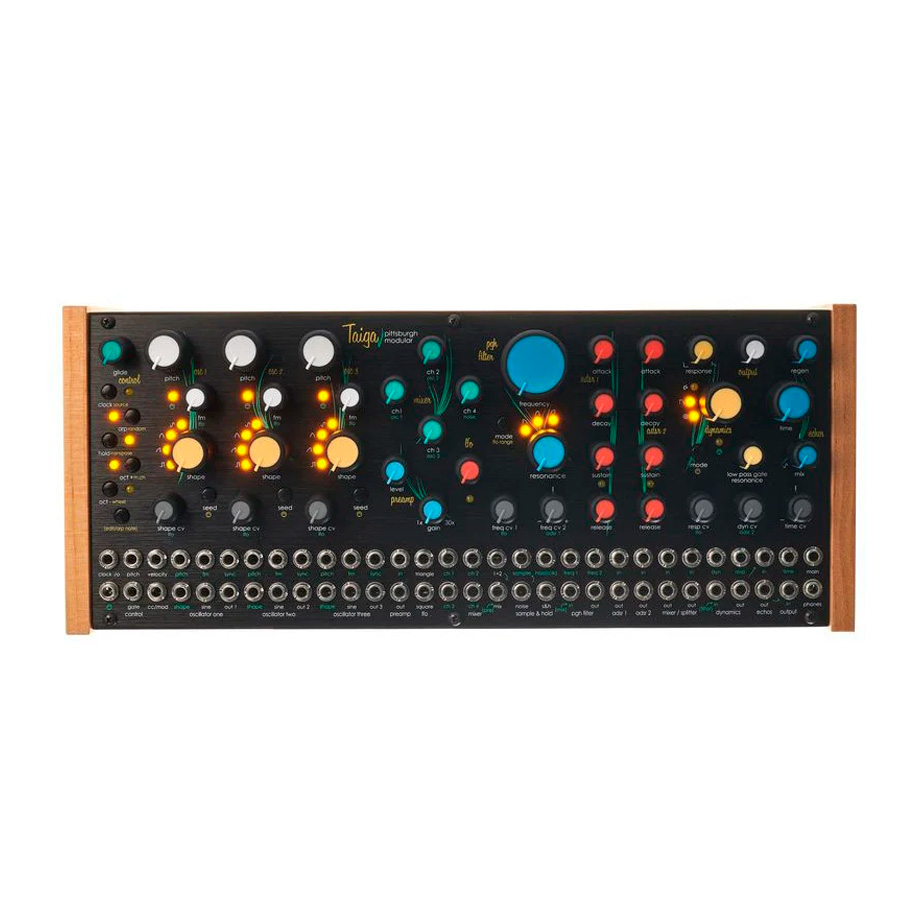

60 HP Eurorack

Настольная версия построена вокруг синтезаторного модуля шириной 60 HP. Модуль можно извлечь из комплектного корпуса и установить в совместимую Eurorack-систему. Для Eurorack-питания используется стандартный 16-контактный шлейф и биполярное питание ±12 В.

Характеристики Pittsburgh Modular Taiga

• Тип: полумодульный аналоговый синтезатор
• Формат: настольный / Eurorack
• Ширина модуля: 60 HP
• Осцилляторы: 3 аналоговых
• Waveshaping: до 3 каскадных waveshaper-секций на осциллятор
• Wavefolder: 6-ступенчатый, на каждом осцилляторе
• Фильтр: Pittsburgh Filter
• Dynamics Controller: есть
• Low-pass gate режим: есть
• Микшер: гибкий dual mixer
• Генераторы огибающих: 2 × 4-stage envelope
• Noise Generator: есть
• Sample & Hold: есть
• Preamp: есть, с soft-clipping overdrive limiter circuit
• Аналоговая задержка: Echos BBD
• BBD: 2 × 4096-stage
• Время задержки: приблизительно 16–250 мс
• Максимальное время через CV: до приблизительно 500 мс
• Управление delay time через CV: есть
• Самогенерация delay: есть
• Patch Bay: 60 точек
• MIDI-to-CV: есть
• Стандарт pitch CV: 1 В/октаву
• MIDI-вход: 3,5 мм TRS, Type A
• MIDI DIN-адаптер: в комплекте
• Секвенсор / арпеджиатор: 32 шага
• Clock: внутренний Tap Tempo / внешний Gate / MIDI Clock
• Цифровая модуляция: clock-sync LFO, decay envelope, random voltage, MIDI CC
• Парафонический режим: 2 голоса через соответствующий патчинг
• Eurorack-питание модуля: ±12 В, 16-pin ribbon cable
