Звукова карта SSL Sigma Delta

Опис аудіоінтерфейса SSL Sigma Delta

SSL Sigma Delta - це механізм аналогового мікшування з віддаленим управлінням, який об'єднує звук консолі виробника разом з перевагами роботи в DAW.

Девайс використовує ту ж технологію Superanalogue, що і моделі Duality і AWS, пропонуючи аналогове сумування з розширеною частотною характеристикою, точним стереоіміджем, глибиною і чіткістю. Крім того, пристрій може керуватися з використанням даних MIDI та автоматизації з DAW або апаратної панелі.

Комутація

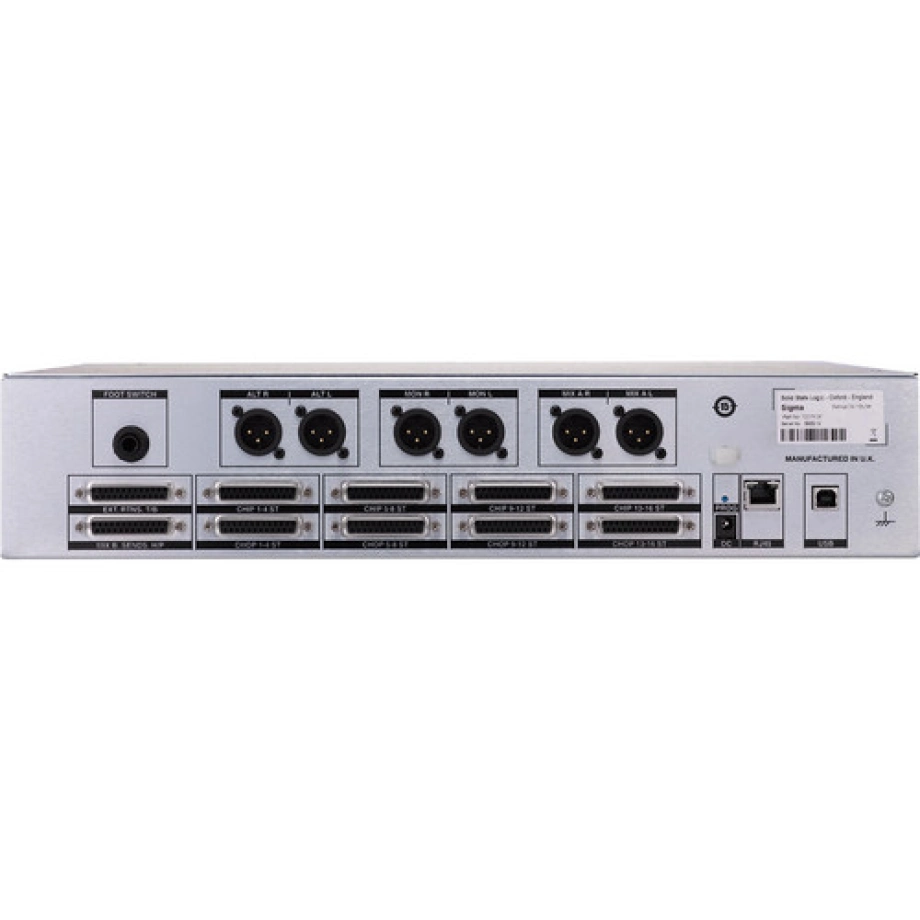

Задня частина пропонує 16 входів через DB25, які перемикаються між моно і стерео, пропонуючи в загальному 32 канали. Кожен вхід також має індивідуальний прямий вихід для передачі окремих каналів назад в DAW. Крім того, Mix Bus B може бути підключений до Mix Bus A, а секція студійного монітора розташовує два виходи на нього. Окремий вихід на виконавця містить комплексну матричну систему для маршрутизації сигналів з вихідними роз'ємами на корпусі.

Інтуїтивно зрозуміле управління

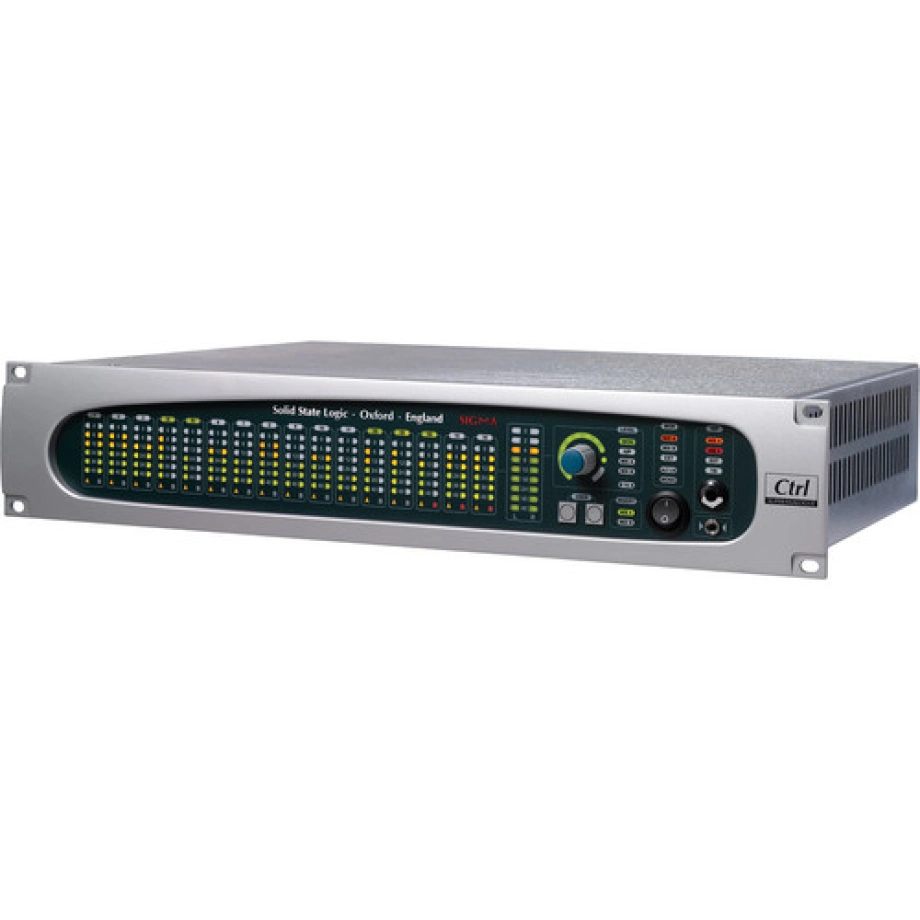

На передній панелі знаходиться точний світлодіодний індикатор для всіх входів. Натискання кнопки обертового управління циклічно перемикає монітори, навушники, Mix A і Mix B, а при обертанні ручки регулює рівень контролю. Кільце світлодіодів навколо регулятора рівня забезпечує візуальний зворотний зв'язок щодо налаштування рівня, а червоний світлодіод показує 0 дБ. Усі рівні масштабуються між +18, +22 або +24 дБн. Дві користувацькі кнопки пропонують чотири елементи управління і налаштовуються користувачем - за замовчуванням вони налаштовані на користування основними та альтернативними моніторами, перевірку моно, вимкнення звуку гучномовця та затемнення гучномовця. Вхід 1/8" стерео роз'єму в правому нижньому кутку інтерфейсу забезпечує підключення для будь-якого пристрою відтворення звуку, такого як MP3-плеєри та пристрої iOS.

Характеристики:

• Тип: аналоговий
• Канали: 16 входів, 2 + 2 виходи
• Зв'язок з комп'ютером: Ethernet/Wireless
• Виходи основні: 6 x XLR (Alt, Mon, Mix)
• Виходи прямі: 8 х DB-25 (16 стереоканалів)
• Send/Return I/O: 2 x DB-25
• Busses/Groups: 2 стерео мікса
• USB: 1 тип B
• Інший вхід/вихід: 1 x 1/4" (підніжний перемикач)
• Джерело живлення: 12 В постійного струму (в комплекті)
• Аналоговий вхід/вихід: 25-контактний роз'єм D-типу, симетричний, Zin> 10 кОм, Zo ≈ 100 Ом/3-контактний XLR-M, симетричний, Zo ≈ 100 Ом
• Вихід на навушники: стерео 1/4" гніздо, Zo ≈ 75 Ом
• Вхід педального перемикача: стерео 1/4" гніздо (1 ланцюг)
• iJack: стереороз'єм 3,5 мм, Zi ≈ 10k
• Мережа: 8P8c модульний роз'єм, тип 'RJ-45' (100bT, Cat5)
• USB: 1 роз'єм типу B
• Максимальний рівень входів/виходів: +18 дБн, +22 дБн або 24 дБн
• Частотна характеристика: від 20 Гц до 40 кГц (± 0,3 дБ)
• THD + N: <0,025% (від 20 Гц до 20 кГц)
• Рівень шуму: від CHIP до CHOP: <-83 дБн при +24 дБн (від 20 Гц до 20 кГц)
• CHIP to MIX A: <-75 дБн при +24 дБн (від 20 Гц до 20 кГц)
• (стерео, всі канали маршрутизуються)
• Джерело живлення: 3-контактний роз'єм IEC320, від 100 до 240 В змінного струму, 50/60 Гц
• Живлення постійного струму: 2 мм роз'єм живлення постійного струму, +12 В постійного струму, <3 А
• Робоча температура: від 5 до 30 ° C
• Відносна вологість: від 20 до 80%
• Електромагнітна сумісність: EN55103-1/2009, EN55103-2/2009
• Навколишнє середовище: Е4
• Пусковий струм: 10 А, 5 с пусковий струм 10 А
• Вимірювання при середньому посиленні, шум: <-56 дБн
• Розміри: 32,4 х 8,9 х 43,2 см
• Вага: 5,0 кг
