Звукова карта Zoom TAC-8

Опис аудіоінтерфейсу Zoom TAC-8

  Zoom TAC-8 – це Thunderbolt аудіоінтерфейс з 18 входами та 20 виходами, призначений для формування центрального концентратора-хаба в будь-якій професійній чи домашній студії. Пристрій має 8 аналогових входів, 10 аналогових виходів та 10 цифрових входів та виходів через оптичні з'єднання ADAT та S/PDIF. Додаткові входи та виходи представлені Word Clock та MIDI. Більше того, високопродуктивне з'єднання Thunderbolt забезпечує 8 каналів одночасного запису та відтворення з наднизькою затримкою при 24-біт/192 кГц.

Особливості аудіоінтерфейсу

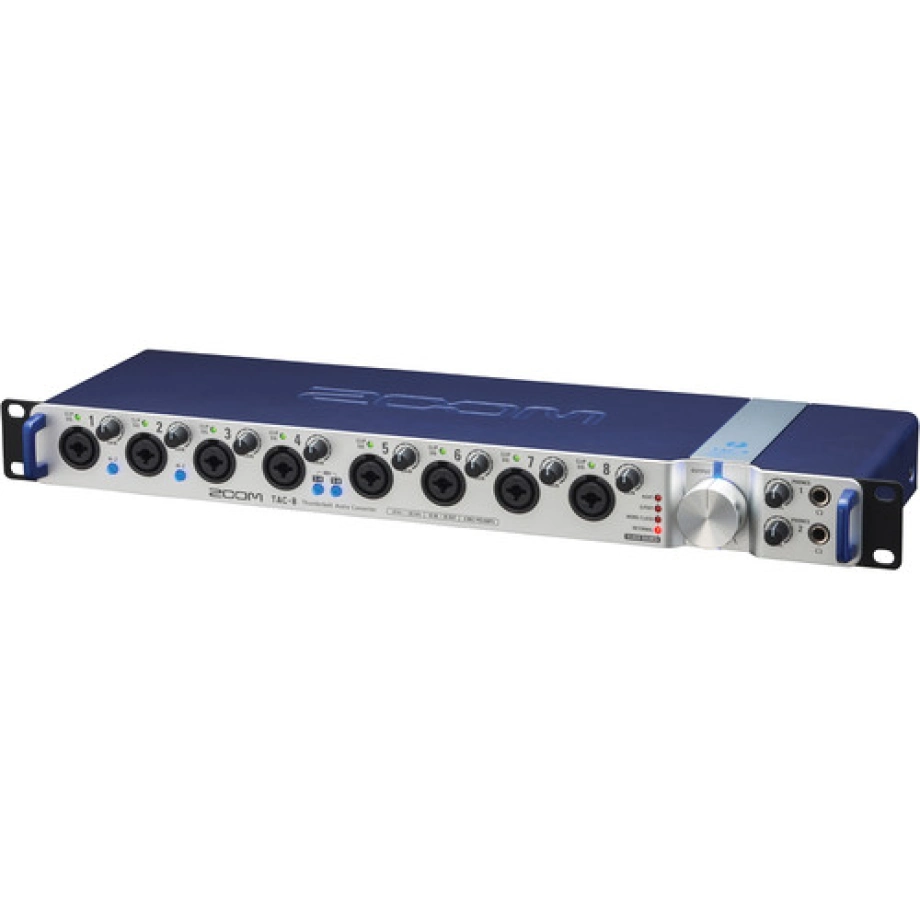

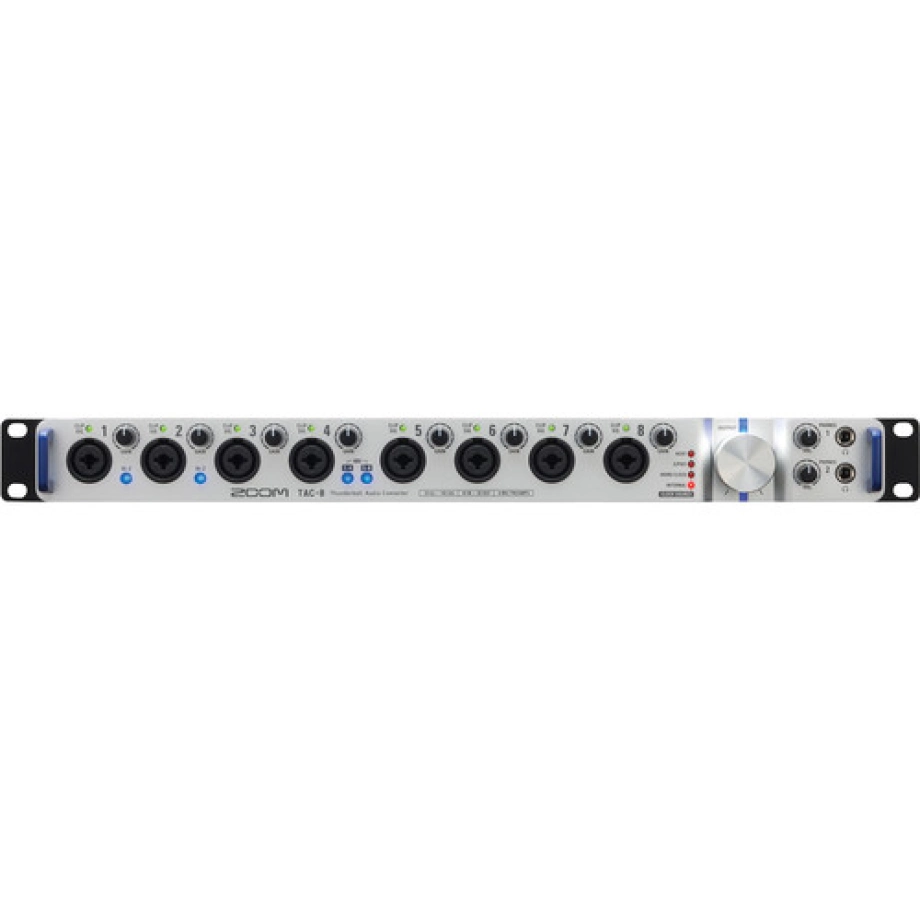

  На передній панелі розташовано 8 комбінованих роз'ємів XLR/TRS, які працюють з мікрофонними та лінійними сигналами. Крім того, 1 і 2 – це інструментальні входи Hi-Z, а всі канали мають фантомне живлення + 48 В. Велика ручка управляє рівнем основного виходу, а для виходів навушників 1/4" передбачені два незалежні регулятори гучності. На задній панелі розташовані два симетричні аналогові головні виходи TRS з додатковими 8 виходами TRS для багатоканального моніторингу або обробки зовнішніх ефектів.

ПЗ

  TAC-8 може працювати як автономний мікрофонний підсилювач та перетворювач ADDA без підключення до комп'ютера. Програмне забезпечення MixEfx надає комплексний екранний мікшер з незалежними рівнями, фазовими перемикачами і панорамуванням для кожного каналу. Програмне забезпечення дозволяє спрямовувати будь-який вхід на всі виходи та створювати власні мікси для кожної пари виходів. Три мікси можуть бути збережені в слотах пам'яті для миттєвого та повного виклику. На додаток до всього перерахованого вище, TAC-8 поставляється з адаптером живлення.

Характеристики:

• Канали введення/виводу: 18 входів/20 виходів при 48 кГц, 14 входів/16 виходів на 96 кГц, 12 входів/14 виходів при 192 кГц
• Максимальна частота дискретизації/роздільна здатність: 96 кГц/24-біт
• Аналоговий вхід/вихід: 8 x Combo XLR/1/4" TRS Input, 8 x 1/4" (6,3 мм) збалансований лінійний вихід TRS, 2 x 1/4" (6,3 мм) збалансований монітор TRS, 2 x 1/4" (6,3 мм) вихід для навушників TRS
• Фантомне живлення: +48 В
• Цифровий вхід/вихід: 1 x TOSLINK/ADAT, S/MUX, S/PDIF вхід, 1 вихід TOSLINK/ADAT, S/MUX, S/PDIF, 1 х RCA коаксіальний/S/PDIF вхід, 1 х RCA коаксіальний/S/PDIF вихід, 1 х BNC (Word Clock) вхід, 1 х BNC (Word Clock) вихід
• MIDI I/O: 1 х 5-контактний MIDI In, 1 х 5-контактний MIDI
• Частотна характеристика: від 20 Гц до 20 кГц -1 дБ (при 44,1 кГц), від 20 Гц до 40 кГц -1 дБ (при 96 кГц), від 20 Гц до 60 кГц -1 дБ (при 192 кГц)
• Діапазон посилення входів: від 0 до 60 дБ
• Максимальний вхідний рівень мікрофонних входів: +13 дБн
• Максимальний вхідний рівень лінійних входів: +21 дБу
• Максимальний вихідний рівень лінійних виходів: +14 дБн за 0 дБфс
• Максимальний вихідний рівень виходів для навушників: +10 дБн за 0 дБфс
• Вихідна потужність навушників: 20 мВт на канал у 32 Ом
• Динамічний діапазон АЦП: 120 дБ
• Динамічний діапазон ЦАП: 120 дБ
• Опір входів Hi-Z: 1 МОм
• Опір мікрофонних/лінійних входів: 5 кОм
• Опір мікрофонних/лінійних виходів: 150 Ом
• Опір виходів для навушників: 33 Ом
• Опір Word Clock: 75 Ом
• EIN входи: 125 дБА
• Частота дискретизації: 44,1; 48; 88,2; 96; 176,4 та 192 кГц
• Бітова глибина: 24 біти
• Сумісність з ОС: MacOS 10.8.5 або новіша
• Адаптер змінного/постійного струму: 12 В пост. струму при 2,0 А (у комплекті)
• Розміри: 15,8 х 48,3 х 4,6 см
• Вага: 2,0 кг
