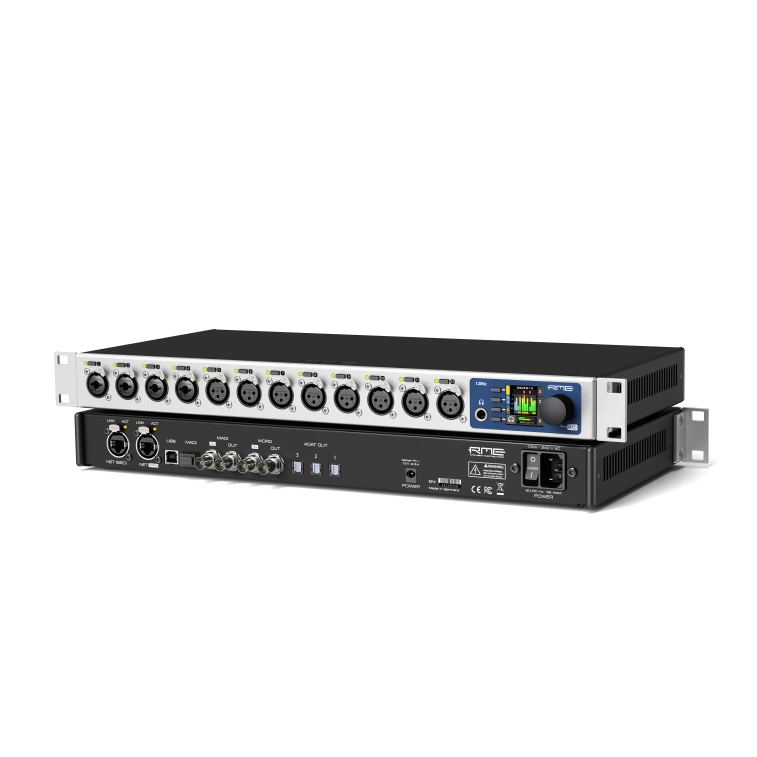

Передпідсилювач RME 12Mic

Опис підсилювача RME 12Mic

Підсилювач RME 12Mic являє собою дванадцять мікрофонних та лінійних входів з цифровою, студійною якістю конверсії без компромісів; керовані віддалено рівні посилення; інтегроване підключення MADI та AVB; а також безліч додаткових функцій, розроблених, щоб зробити його ідеальним компаньйоном для будь-якого професійного звукозапису.

Дванадцять прозорих мікрофонних підсилювачів для виняткової продуктивності конверсії

Мікрофонні входи без атенюаторів мають діапазон посилення 75 дБ і приймають сигнали до +18 дБu. З точки зору конвертера, 12Mic блиск поєднується з визначним співвідношенням сигнал/шум на всіх каналах. Всі дванадцять передніх XLR-роз'ємів приймають мікрофонні і лінійні сигнали, у той час як перші чотири роз'єми також приймають TRS-роз'єми з високим імпедансом (Hi-Z), що перемикається, для інструментів.

MADI та ADAT для максимальної гнучкості

І коаксіальні, і оптичні (через модуль SFP) входи/виходи MADI доступні для незалежної або резервної роботи і можуть використовуватися для послідовного з'єднання, злиття та конвертування сигналів MADI з неймовірно низькою затримкою. Три оптичні виходи ADAT забезпечують до 24 каналів аудіо при одній швидкості (наприклад, комбінація мікрофонних входів, сигналів MADI та сигналів AVB), або 12 вихідних каналів із частотою дискретизації 96 кГц, забезпечуючи сумісність із широким спектром аудіоінтерфейсів. Крім того, порти ADAT також можуть використовуватися для відправки моніторних міксів із входів AVB або MADI на існуючі ЦАП/вушні підсилювачі.

AVB Аудіомережа - 2 повністю надлишкові мережеві порти

Вперше RME пропонує пристрій AVB із двома повністю надмірними мережевими портами на основі рекомендацій MILAN. RME AVB Core ретельно реалізував стандарти IEEE для передачі аудіо, виявлення та управління, дозволяючи пристроям RME бути виявленими та повністю керованими будь-яким AVB-контролером, і роблячи застарілими вендор-специфічні протоколи управління. Будь-який сигнал, що досягає 12Mic, може бути маршрутизований і передаватися по мережі з фіксованою затримкою та гарантованою пропускною здатністю - не потрібне налаштування комутатора!

Підключення та використання - швидка взаємодія з користувачем

Керуйте всіма станами пристрою безпосередньо з передньої панелі для зручного та прямого доступу до всіх функцій. Пристрої RME AVB також можуть бути повністю віддалено керовані через веб-інтерфейс будь-якого мережного посилання (включаючи бездротове підключення Wi-Fi), що дозволяє швидко створювати групи посилення, перемикати фантомне живлення та маршрутизувати сигнали на навушники для моніторингу. Інтегрована матриця маршрутизації дозволяє швидко спрямовувати аналогові входи прямо на вихід навушників, а також усі цифрові сигнали та потоки AVB. Таким чином, вирішення проблем із сигналами, тактуванням, підключенням або іншими проблемами стає простим і безпосереднім!

SteadyClock FS - Цифрове тактування класу Reference

У цифровому аудіо частота тактування є важливим фактором, оскільки вона створює кореляцію між аудіобітами та тимчасовим посиланням. На жаль, частота тактування не завжди така стабільна, як би хотілося. 12Mic пропонує повну якість SteadyClock FS для найменшої джиттерності та вищої стійкості до джиттера.

Відмінний прояв у всіх режимах так вання та високоякісне аналогове перетворення для прослуховування вашого міксу таким, яким він є. Цифрове перетворення у продуктах RME виконується без втрат або деградації, і SteadyClock FS гарантує, що ваше звукове зображення ніколи не буде схильне до деградації. Це допомагає оптимізувати записи та мікси, тому що звукова сцена набуває великої глибини та чіткості.

Характеристики:

• Входи

• XLR In 1-12:
  • Тип входу: XLR, електронно збалансований
  • Опір входу: 3.4 кОм
  • Діапазон посилення: 75 дБ, кроки 1 дБ
  • Роздільна здатність АЦП: 24 біти
  • Частотна характеристика @ 44.1 кГц, -0.1 дБ: 8 Гц – 20.8 кГц
  • Частотна характеристика @ 96 кГц, -0.5 дБ: 4 Гц – 29.2 кГц
  • Частотна характеристика @ 192 кГц, -1 дБ: 3 Гц – 43.7 кГц
  • THD @ посилення 30 дБ: < -110 дБ, < 0.00032%
  • THD+N @ посилення 30 дБ: < -104 дБ, < 0.00063 %
  • Канальний поділ: > 110 дБ
  • Співвідношення сигнал/шум (SNR): > 117 дБ RMS без зважування, > 120 дБ(A)
  • Еквівалентний вхідний шум (EIN) при посиленні 30 дБ: 123 дБ RMS без зважування, 125.5 дБ(A) @ 150 Ом
  • Максимальний рівень входу, посилення 0 дБ: +18 дБu
  • Максимальний рівень входу, посилення 75 дБ: -57 дБu
• TRS In 1-4:
  • Те ж, що й вище, але:
  • Співвідношення сигнал/шум (SNR): 115 дБ RMS без зважування, 118 dBA
  • TRS джек, збалансований
  • Діапазон посилення: 42 дБ, кроки 1 дБ
  • Максимальний рівень входу, посилення 8 дБ: +20 дБu
  • Максимальний рівень входу, посилення 50 дБ: -22 дБu
  • Високий імпеданс, що перемикається (незбалансований TS): 1 МОм
• MADI:
  • Коаксіальний через BNC, 75 Ом, згідно з AES10-1991
  • Оптичний через опціональний модуль SFP
  • Сумісність з 62.5/125 та 50/125
  • Підтримує режими 56 та 64 каналів, а також 96k Frame
  • Одиночна швидкість: до 64 каналів 24 біти 48 кГц
  • Подвійна швидкість: до 32 каналів 24 біти 96 кГц
  • Чотири швидкості: до 16 каналів 24 біти 192 кГц
• Word Clock:
  • 75 Ом BNC-з'єднання Word Clock
  • Підтримка 44.1 кГц - 192 кГц
  • Підтримка повної або одиночної швидкості роботи
  • SteadyClock FS отримує сигнал низької джиттерності
  • Інтелектуальне управління годинником перемикає джерело тактової частоти плавно
• ADAT:
  • 3 x TOSLINK
  • Чотири швидкості (S/MUX4): 1 x 2 канали 24 біта 192 кГц

• Виходи

• Phones 1/2:
  • Дозвіл: 24 біти
  • Шум (DR): 115 дБ RMS без зважування, 118 dBA
  • Частотна характеристика @ 44.1 кГц, -0.5 дБ: 9 Гц – 22 кГц
  • Частотна характеристика @ 96 кГц, -0.5 дБ: 9 Гц – 45 кГц
  • Частотна характеристика @ 192 кГц, -1 дБ: 8 Гц - 75 кГц
  • THD+N: < -100 дБ, < 0.001 %
  • Канальний поділ: > 110 дБ
  • Вихід: 6.3 мм TRS стерео (незбалансований) або моно (збалансований) джек
  • Максималь ний рівень виходу при 0 dBFS: +13 дБu (незбалансований), +19 дБu (збалансований)
• MADI:
  • Коаксіальний через BNC, 75 Ом, згідно з AES10-1991
  • Оптичний через опціональний модуль SFP
  • Сумісність з 62.5/125 та 50/125
  • Підтримує режими 56 та 64 каналів, а також 96k Frame
  • Одиночна швидкість: до 64 каналів 24 біти 48 кГц
  • Подвійна швидкість: до 32 каналів 24 біти 96 кГц
  • Чотири швидкості: до 16 каналів 24 біти 192 кГц
• Word Clock:
  • 75 Ом BNC-з'єднання Word Clock
  • Підтримка 44.1 кГц - 192 кГц
  • Підтримка повної або одиночної швидкості роботи
  • SteadyClock FS отримує сигнал низької джиттерності
  • Інтелектуальне управління годинником перемикає джерело тактової частоти плавно

• Спільне

• 2x RJ45 1 GigE AVB, 8 потоків (кожний до 16 каналів) у кожному напрямку з резервуванням
• Дублювання входу MADI (потрібний опційний модуль SFP)
• Внутрішня маршрутизація до 268x282 каналів
• Корпус 19", висота 1 юніту (1U)
• 1,54" повнокольоровий дисплей з регульованою кнопкою та чотирма кнопками для зручного прямого доступу до всіх функцій
• SteadyClock FS - технологія цифрового годинника з ультранизькою джиттерністю
• Віддалене керування через HTTP, JSON, IEEE 1722.1 ATDECC, MIDI через MADI
• Внутрішній блок живлення, опціональне резервне живлення 12 В постійного струму
• USB 2.0 (для віддаленого керування та оновлення прошивки)
• Виходи з постійним струмом

• Технічні характеристики обладнання

• Габарити: 440 x 44 x 243 мм
• Вага: 2.8 кг
• Упаковка: 560 x 315 x 115 мм
• Відповідність: CE, FCC, WEEE, RoHS
• Блок живлення: внутрішній 30 Вт 100-240 В змінного струму, зовнішній 12 В 2.5 А постійного струму (опціонально)
• Споживання енергії: типово 20 Вт, в режимі очікування 0.5 Вт
