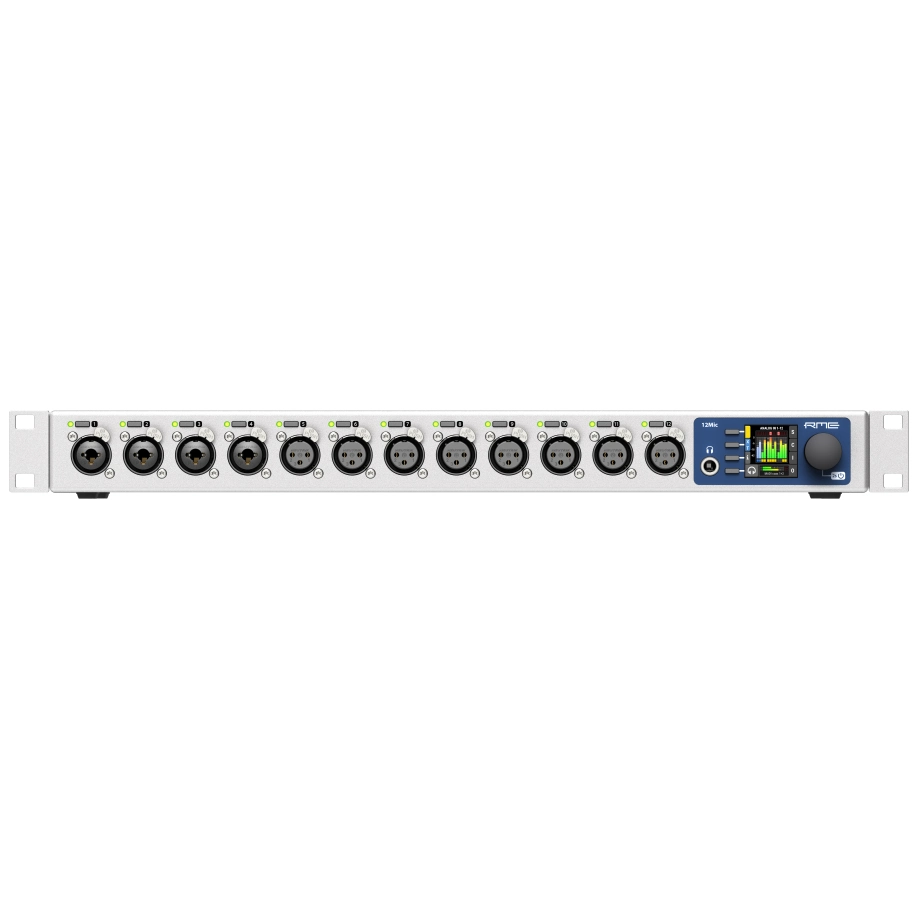

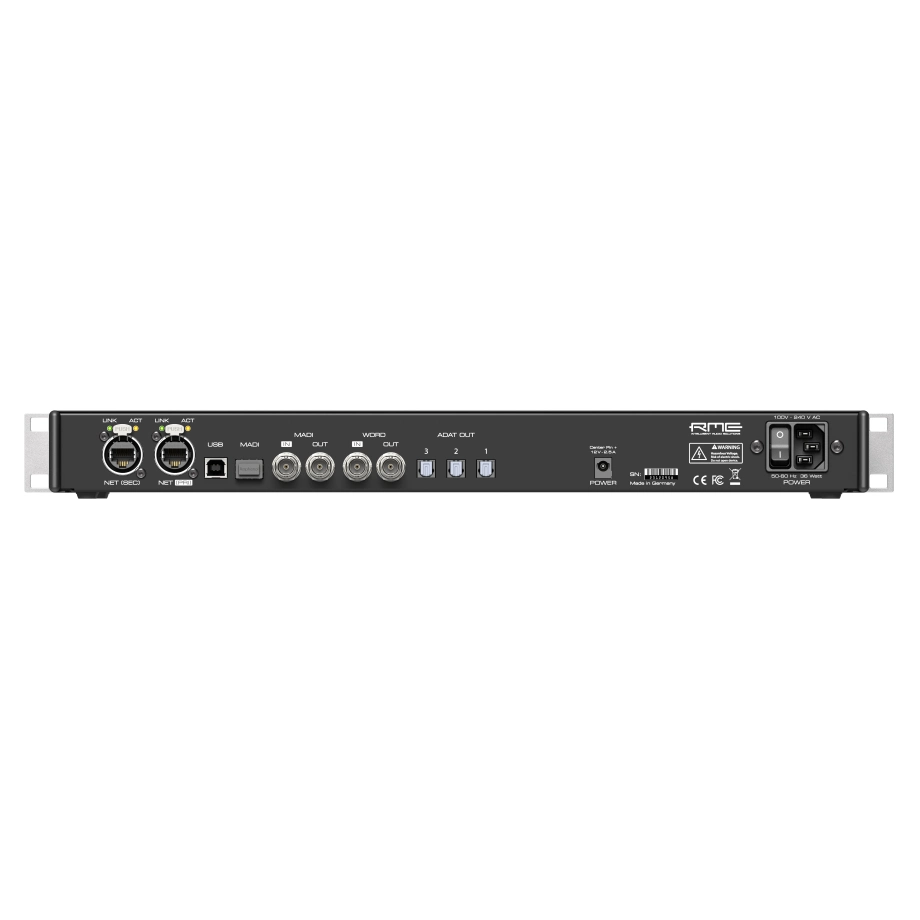

Предусилитель RME 12Mic

Описание предусилителя RME 12Mic

Предусилитель RME 12Mic представляет собой двенадцать микрофонных и линейных входов с цифровым, студийным качеством конверсии без компромиссов; управляемые удаленно уровни усиления; интегрированное подключение MADI и AVB; а также множество дополнительных функций, разработанных, чтобы сделать его идеальным компаньоном для любой профессиональной звукозаписи.

Двенадцать прозрачных микрофонных предусилителей для исключительной производительности конверсии

Микрофонные входы без аттенюаторов обладают диапазоном усиления 75 дБ и принимают сигналы до +18 дБu. С точки зрения конвертера, 12Mic блеск сочетается с выдающимся соотношением сигнал/шум на всех каналах. Все двенадцать передних XLR-разъемов принимают микрофонные и линейные сигналы, в то время как первые четыре разъема также принимают TRS-разъемы с переключаемым высоким импедансом (Hi-Z) для инструментов.

MADI и ADAT для максимальной гибкости

И коаксиальные, и оптические (через модуль SFP) входы/выходы MADI доступны для независимой или резервной работы и могут использоваться для последовательного соединения, слияния и конвертирования сигналов MADI с невероятно низкой задержкой. Три оптических выхода ADAT обеспечивают до 24 каналов аудио при одной скорости (например, комбинация микрофонных входов, сигналов MADI и сигналов AVB), или 12 выходных каналов с частотой дискретизации 96 кГц, обеспечивая совместимость с широким спектром аудиоинтерфейсов. Кроме того, порты ADAT также могут использоваться для отправки мониторных миксов с входов AVB или MADI на существующие ЦАП/ушные усилители.

AVB Аудиосети - 2 полностью избыточных сетевых порта

Впервые RME предлагает устройство AVB с двумя полностью избыточными сетевыми портами на основе рекомендаций MILAN. RME AVB Core тщательно реализовал стандарты IEEE для передачи аудио, обнаружения и управления, позволяя устройствам RME быть обнаруженными и полностью управляемыми любым AVB-контроллером, и делая устаревшими вендор-специфичные протоколы управления. Любой сигнал, достигающий 12Mic, может быть маршрутизирован и передаваться по сети с фиксированной задержкой и гарантированной пропускной способностью - не требуется настройка коммутатора!

Подключение и использование - быстрое взаимодействие с пользователем

Управляйте всеми состояниями устройства непосредственно с передней панели для удобного и прямого доступа ко всем функциям. Устройства RME AVB также могут быть полностью удаленно управляемы через веб-интерфейс на любой сетевой ссылке (включая беспроводное подключение Wi-Fi), что позволяет быстро создавать группы усиления, переключать фантомное питание и маршрутизировать сигналы на наушники для мониторинга. Интегрированная матрица маршрутизации позволяет быстро направлять аналоговые входы прямо на выход наушников, а также все цифровые сигналы и потоки AVB. Таким образом, решение проблем с сигналами, тактировкой, подключением или другими проблемами становится простым и непосредственным!

SteadyClock FS - Цифровая тактировка класса Reference

В цифровом аудио частота тактировки является важным фактором, так как она создает корреляцию между аудиобитами и временной ссылкой. К сожалению, частота тактировки не всегда так стабильна, как бы хотелось. 12Mic предлагает полное качество SteadyClock FS для наименьшей джиттерности и высшей устойчивости к джиттеру.

Отличное проявление во всех режимах так тирования и высококачественное аналоговое преобразование для прослушивания вашего микса таким, какой он есть. Цифровое преобразование в продуктах RME выполняется без потерь или деградации, и SteadyClock FS гарантирует, что ваше звуковое изображение никогда не будет подвержено деградации. Это помогает оптимизировать записи и миксы, потому что звуковая сцена обретает большую глубину и четкость.

Характеристики:

• Входы

• XLR In 1-12:
  • Тип входа: XLR, электронно сбалансированный
  • Сопротивление входа: 3.4 кОм
  • Диапазон усиления: 75 дБ, шаги 1 дБ
  • Разрешение АЦП: 24 бита
  • Частотная характеристика @ 44.1 кГц, -0.1 дБ: 8 Гц – 20.8 кГц
  • Частотная характеристика @ 96 кГц, -0.5 дБ: 4 Гц – 29.2 кГц
  • Частотная характеристика @ 192 кГц, -1 дБ: 3 Гц – 43.7 кГц
  • THD @ усилении 30 дБ: < -110 дБ, < 0.00032 %
  • THD+N @ усилении 30 дБ: < -104 дБ, < 0.00063 %
  • Канальное разделение: > 110 дБ
  • Соотношение сигнал/шум (SNR): > 117 дБ RMS без взвешивания, > 120 дБ(A)
  • Эквивалентный входной шум (EIN) при усилении 30 дБ: 123 дБ RMS без взвешивания, 125.5 дБ(A) @ 150 Ом
  • Максимальный уровень входа, усиление 0 дБ: +18 дБu
  • Максимальный уровень входа, усиление 75 дБ: -57 дБu
• TRS In 1-4:
  • То же, что и выше, но:
  • Соотношение сигнал/шум (SNR): 115 дБ RMS без взвешивания, 118 dBA
  • TRS джек, сбалансированный
  • Диапазон усиления: 42 дБ, шаги 1 дБ
  • Максимальный уровень входа, усиление 8 дБ: +20 дБu
  • Максимальный уровень входа, усиление 50 дБ: -22 дБu
  • Переключаемый высокий импеданс (несбалансированный TS): 1 МОм
• MADI:
  • Коаксиальный через BNC, 75 Ом, согласно AES10-1991
  • Оптический через опциональный модуль SFP
  • Совместимость с 62.5/125 и 50/125
  • Поддерживает режимы 56 и 64 каналов, а также 96k Frame
  • Одиночная скорость: до 64 каналов 24 бита 48 кГц
  • Двойная скорость: до 32 каналов 24 бита 96 кГц
  • Четыре скорости: до 16 каналов 24 бита 192 кГц
• Word Clock:
  • 75 Ом BNC-соединение Word Clock
  • Поддержка 44.1 кГц - 192 кГц
  • Поддержка полной или одиночной скорости работы
  • SteadyClock FS извлекает сигнал низкой джиттерности
  • Интеллектуальное управление часами переключает источник тактовой частоты плавно
• ADAT:
  • 3 x TOSLINK
  • Четыре скорости (S/MUX4): 1 x 2 канала 24 бита 192 кГц

• Выходы

• Phones 1/2:
  • Разрешение: 24 бита
  • Шум (DR): 115 дБ RMS без взвешивания, 118 dBA
  • Частотная характеристика @ 44.1 кГц, -0.5 дБ: 9 Гц – 22 кГц
  • Частотная характеристика @ 96 кГц, -0.5 дБ: 9 Гц – 45 кГц
  • Частотная характеристика @ 192 кГц, -1 дБ: 8 Гц - 75 кГц
  • THD+N: < -100 дБ, < 0.001 %
  • Канальное разделение: > 110 дБ
  • Выход: 6.3 мм TRS стерео (несбалансированный) или моно (сбалансированный) джек
  • Максималь ный уровень выхода при 0 dBFS: +13 дБu (несбалансированный), +19 дБu (сбалансированный)
• MADI:
  • Коаксиальный через BNC, 75 Ом, согласно AES10-1991
  • Оптический через опциональный модуль SFP
  • Совместимость с 62.5/125 и 50/125
  • Поддерживает режимы 56 и 64 каналов, а также 96k Frame
  • Одиночная скорость: до 64 каналов 24 бита 48 кГц
  • Двойная скорость: до 32 каналов 24 бита 96 кГц
  • Четыре скорости: до 16 каналов 24 бита 192 кГц
• Word Clock:
  • 75 Ом BNC-соединение Word Clock
  • Поддержка 44.1 кГц - 192 кГц
  • Поддержка полной или одиночной скорости работы
  • SteadyClock FS извлекает сигнал низкой джиттерности
  • Интеллектуальное управление часами переключает источник тактовой частоты плавно

• Общее

• 2x RJ45 1 GigE AVB, 8 потоков (каждый до 16 каналов) в каждом направлении с резервированием
• Дублирование входа MADI (требуется опциональный модуль SFP)
• Внутренняя маршрутизация до 268x282 каналов
• Корпус 19", высота 1 юнита (1U)
• 1,54" полноцветный дисплей с регулируемой кнопкой и четырьмя кнопками для удобного прямого доступа ко всем функциям
• SteadyClock FS - технология цифровых часов с ультранизкой джиттерностью
• Удаленное управление через HTTP, JSON, IEEE 1722.1 ATDECC, MIDI через MADI
• Внутренний блок питания, опциональное резервное питание 12 В постоянного тока
• USB 2.0 (для удаленного управления и обновлений прошивки)
• Выходы с постоянным током

• Технические характеристики оборудования

• Габариты: 440 x 44 x 243 мм
• Вес: 2.8 кг
• Упаковка: 560 x 315 x 115 мм
• Соответствие: CE, FCC, WEEE, RoHS
• Блок питания: внутренний 30 Вт 100-240 В переменного тока, внешний 12 В 2.5 А постоянного тока (опционально)
• Потребление энергии: типично 20 Вт, в режиме ожидания 0.5 Вт
