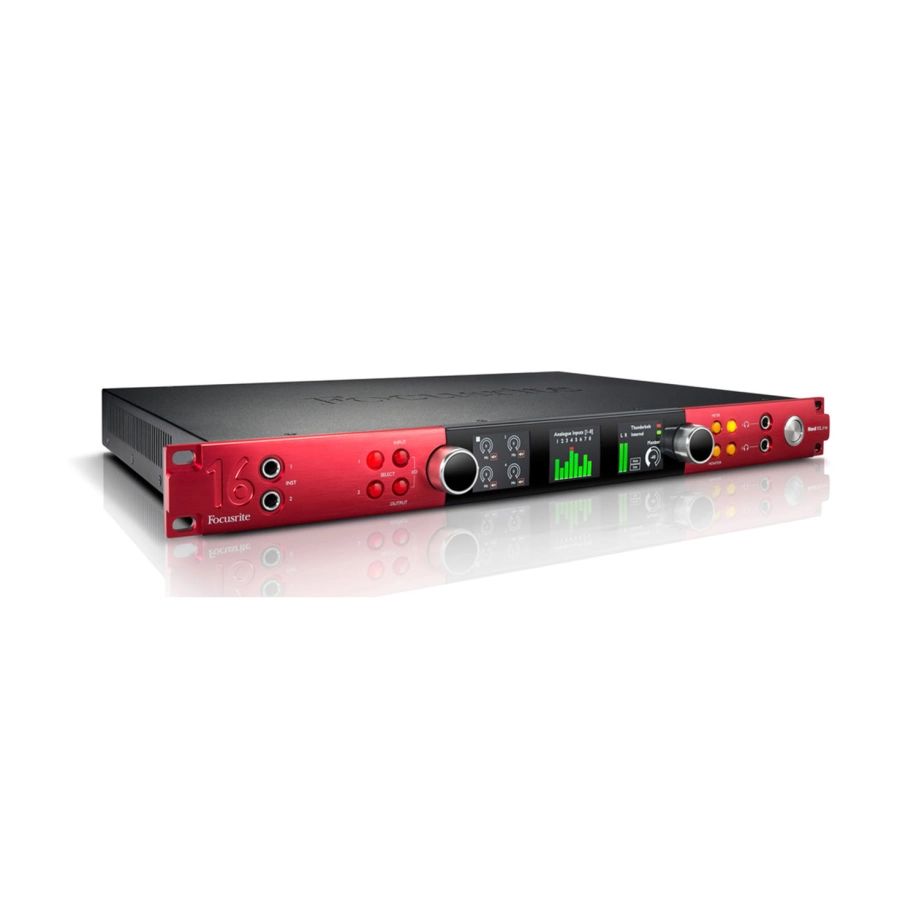

Описание звуковой карты Focusrite Red 16Line
Звуковая картаFocusrite Red 16Line - это аудиоинтерфейс с 64 входами и 64 выходами, совместимый с Pro Tools | HD и оснащенный двумя портами Thunderbolt 3. Он обладает ультранизкой задержкой преобразования A-D/D-A, микрофонными предусилителями Red Evolution, динамическим диапазоном до 121 дБ, ультранизкой круговой задержкой и возможностью расширения по Ethernet для сетевого аудио. Благодаря наличию разъемов DigiLink и соединений Thunderbolt, переключение между Pro Tools | HD и другими DAW стало проще, не требуется переконфигурирование опционных карт в интерфейсе. Просто измените режим хоста либо в программном обеспечении удаленного управления, либо на передней панели устройства, и переходите между DAW в считанные секунды.
Выдающиеся характеристики
Focusrite Red 16Line оснащен высокопроизводительными аудиоконвертерами с динамическим диапазоном более 118 дБ A/D и 121 дБ D/A (взвешенные). Они были тщательно подобраны и откалиброваны, чтобы обеспечить наилучшее сочетание качества звука, динамического диапазона и задержки преобразования в линейке аудиоинтерфейсов Focusrite. Ультранизкая круговая задержка в интерфейсе Red полностью изменяет ваш рабочий процесс. Если вы привыкли создавать два разных микса - один с использованием входного мониторинга для дублирования, а другой с использованием DAW для воспроизведения, то теперь одного микса достаточно. Создавайте свой микс в DAW и используйте его как для дублирования, так и для воспроизведения, со всеми ваши плагинами в любое время.
Focusrite Red 16Line имеет 16 линейных входов на разъеме D-sub, совмещенных с 16 линейными выходами и двумя основными мониторными выходами. Два цифрово управляемых микрофонных предусилителя Red Evolution обеспечивают ультрачистое усиление до 63 дБ, а также стереосцепление, индивидуальное фантомное питание, фильтр высоких частот, инверсию фазы и режим Air. Режим Air - это сигнатурное звучание классического трансформаторного предусилителя ISA, которое Focusrite внедрили в интерфейс Red. С двухпортовой картой Dante вы сможете расширить свою студию по Ethernet, добавив больше каналов при более высоких частотах дискретизации, где угодно в вашей сети, с меньшей задержкой и более низкой стоимостью.
Focusrite Red 16Line - это современное решение для звукозаписи, предоставляющее профессиональное качество звука, выдающиеся характеристики и гибкость в использовании. Независимо от того, работаете ли вы с Pro Tools | HD или другими DAW, этот интерфейс гарантирует вам высший уровень качества и низкой задержки, обеспечивая улучшенный рабочий процесс и результаты.
Особенности:
- Подключение к Pro Tools | HD, компьютерам Thunderbolt и Dante одновременно без дополнительных карт
- Высокопроизводительное аудио-преобразование с динамическим диапазоном более 118 дБ A/D и 121 дБ D/A (A-взвешенный)
- Ультранизкая задержка в обход для записи через плагины и записи виртуальных инструментов в реальном времени
- 16 линейных входов на D-sub, совмещенных с 16 линейными выходами и двумя основными мониторными выходами
- Два цифрово управляемых микрофонных предусилителя Red Evolution с уровнем усиления до 63 дБ, стереосцеплением, индивидуальным фантомным питанием, фильтром высоких частот и инверсией фазы
- Режим Air для предусилителей, придающий записям чистоту трансформаторного ISA
- Два порта Thunderbolt 3 в стандартной комплектации для подключения дополнительных продуктов Thunderbolt
- Двухпортовая карта Dante для большего количества каналов при более высоких частотах дискретизации
- Три ЖК-дисплея для высокоточного уровнемерного измерения
- Два независимых высококачественных выхода для наушников
- Подключение нескольких цифровых источников с использованием синхронизации по внешнему словесному такту и циклосинхронизации
- Два входа для инструментов на передней панели
- Поддержка плагинов EQ и компрессии Red 2 и Red 3, совместимых с AAX/AU/VST
Характеристики:
- Количество каналов: до 64 x 64
- Количество линейных каналов: 16 входов и 16 выходов
- Линейный вход: 2 x DB-25 разъема (AES59)
- Линейный выход: 2 x DB-25 разъема (AES59)
- Количество каналов Thunderbolt: до 64 входов и 64 выходов
- Порты Thunderbolt: 2 x порта Thunderbolt 3 (основной порт 1 и основной порт 2)
- Количество каналов Pro Tools: до 64 входов и 64 выходов (32 входа и 32 выхода на подключение)
- Основной порт: 2 x Mini DigiLink
- Количество каналов Dante: до 32 входов и 32 выходов
- Вход и выход Dante: 2 x стандартных Ethernet RJ45 разъема (совместимы с Cat 5e и выше)
Микрофонные входы:
- Диапазон усиления: 0-8 дБ до 63 дБ с шагом 1 дБ
- Тип: Электронно сбалансированный, Zin = 20 кОм
- Максимальный уровень входа: >+19 дБu, минимальное усиление
- Частотная характеристика: 20 Гц - 35 кГц ±0.2 дБ
- THD + N: -102 дБ (-0.0008%) @ -1 дБFS
- EIN: <-129 дБu A-взвешенный (типично)
- Соотношение сигнал/шум: 119 дБ A-взвешенный (типично)
- Соотношение отбрасывания общего сигнала: 50/60 Гц CMRR: -70 дБ
- Фантомное питание: +48 В, независимо включаемое для каждого канала
- Фильтр высоких частот (HPF): -3 дБ @ 80 ± 3 Гц, 12 дБ/октава, независимо включаемый для каждого канала
- Режим Air: Усиление на 2 дБ при 10 кГц и -2 дБ при 20 Гц (по сравнению с 1 кГц). Падение импеданса входа до 2.2 кОм
- Количество микрофонных входов: 2
- Микрофонный вход: 2 x Female XLR
Линейные входы 1-16:
- Уровень справки 0 DBFS: +18 или +24 дБu (переключаемый) < li>Тип линейного входа 1-16: Электронно сбалансированный, Zin = 20 кОм
- Частотная характеристика линейного входа 1-16: 20 Гц - 35 кГц ±0.2 дБ
- THD + N линейного входа 1-16: -102 дБ (-0.0008%) @ -1 дБFS
- Соотношение сигнал/шум линейного входа 1-16: 119 дБ A-взвешенный (типично)
- Соотношение отбрасывания общего сигнала линейного входа 1-16: 50/60 Гц CMRR: -70 дБ
Инструментальные входы:
- Диапазон усиления инструментальных входов: 0-8 дБ до 63 дБ с шагом 1 дБ
- Тип инструментальных входов: Zin = 2.3 МОм
- Максимальный уровень входа инструментальных входов: >+15 дБu, минимальное усиление
- Частотная характеристика инструментальных входов: 20 Гц - 35 кГц ±0.2 дБ, минимальное усиление
- THD + N инструментальных входов: -100 дБ (-0.001%) @ -1 дБFS (@ 11 дБ усиления)
- Соотношение сигнал/шум инструментальных входов: 117 дБ A-взвешенный (типично), минимальное усиление
- Фильтр высоких частот инструментальных входов (HPF): -3 дБ @ 80 ± 3 Гц, 12 дБ/октава, независимо включаемый для каждого канала
- Режим Air инструментальных входов: Усиление на 2 дБ при 10 кГц и -2 дБ при 20 Гц (по сравнению с 1 кГц)
- Количество инструментальных входов: 2
- Инструментальный вход: 2 x 1/4" TS стерео разъема
Линейные выходы 1-16:
- Уровень справки 0 DBFS: +18 или +24 дБu (переключаемый)
- Частотная характеристика линейных выходов 1-16: 20 Гц - 35 кГц ±0.2 дБ
- THD + N линейных выходов 1-16: <-104 дБ (0.0006%) невзвешенный, 20 Гц - 20 кГц; -1 дБFS вход
- Динамический диапазон линейных выходов 1-16: 121 дБ A-взвешенный (типично), 20 Гц - 20 кГц
- Выходное сопротивление линейных выходов: Номинальное выходное сопротивление = 136 Ом сбалансированных (68 Ом на каждую фазу)
Мониторные выходы:
- Уровень справки 0 DBFS: +18 дБu
- Частотная характеристика мониторных выходов: 20 Гц - 35 кГц ±0.2 дБ
- THD+N мониторных выходов: -80 дБ (0.01%) невзвешенный, 20 Гц - 20 кГц; -1 дБFS вход
- Динамический диапазон мониторных выходов: 120 дБ (A-взвешенный), 20 Гц - 20 кГц
- Выходное сопротивление мониторных выходов: Номинальное выходное сопротивление = 136 Ом сбалансированных (68 Ом на каждую фазу)
- Количество мониторных выходов: 2
- Мониторные выходы: 2 x 1/4" TRS стерео разъема
Выходы для наушников:
- Уровень справки 0 DBFS: +16 дБм ± 0.5 дБ
- Частотная характеристика выходов для наушников: 20 Гц - 20 кГц ±0.2 дБ
- THD + N выходов для наушников: <-75 дБ (0.018%) невзвешенный, 20 Гц - 20 кГц
- Динамический диапазон выходов для наушников: 114 дБ A-взвешенный (типично), 20 Гц - 20 кГц
- Выходное сопротивление выходов для наушников: 10 Ом
- Сопротивление наушников: 32 О м - 600 Ом
- Количество выходов для наушников: 2 стерео канала
- Выходы для наушников: 2 x 1/4" TRS стерео разъема
Цифровая производительность:
- Поддерживаемые частоты дискретизации: 44.1 / 48 / 88.2 / 96 / 176.4 / 192 кГц (-4% / -0.1% / +0.1% / +4.167%) на 24 бита
- Источники тактирования: Внутренний, ADAT 1, ADAT 2, S/PDIF, Word Clock, Loop Sync или из сети Dante
ADAT:
- Количество каналов ADAT: До 16 входов и 16 выходов
- Вход ADAT: 2 x разъема TOSLINK
- Выход ADAT: 2 x разъема TOSLINK
- Назначение каналов ADAT при 44.1 кГц, 48 кГц: Порт 1 = Каналы 1 - 8, Порт 2 = Каналы 9 - 16
- Назначение каналов ADAT при 88.2 кГц, 96 кГц: SMUXI: Порт 1 = Каналы 1 - 4, Порт 2 = Каналы 5 - 8
- Назначение каналов ADAT при 176.4 кГц, 192 кГц: SMUXII: Порт 1 = Каналы 1 - 2, Порт 2 = Каналы 3 - 4
S/PDIF:
- Количество каналов S/PDIF: 2 входа и 2 выхода (Оптические до 96 кГц)
- Вход S/PDIF: 1 x разъем RCA
- Выход S/PDIF: 1 x разъем RCA
